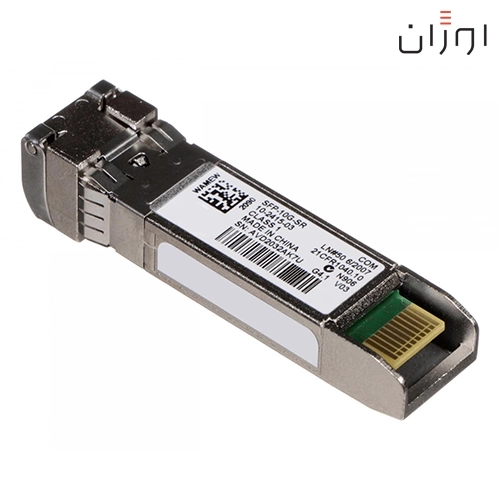

Cisco SFP-10G-SR یک ماژول نوری SFP+ برای ایجاد لینک 10 Gigabit Ethernet روی فیبر Multi-Mode است. این مدل بر اساس استاندارد 10GBASE-SR کار میکند، طول موج مرکزی آن 850nm است و برای ارتباطهای کوتاهبرد داخل دیتاسنتر، اتاق سرور، بین رکها یا میان سوئیچهای یک ساختمان طراحی شده است.
نکته مهم درباره این ماژول این است که نمیتوان یک عدد ثابت مثل «برد 300 متر» برای تمام کابلهای مالتیمود در نظر گرفت. فاصله قابل پشتیبانی مستقیماً به کلاس فیبر وابسته است؛ Cisco برای OM1 تا 33 متر، OM2 تا 82 متر، OM3 تا 300 متر و OM4 تا 400 متر اعلام کرده است.
بنابراین قبل از خرید SFP-10G-SR باید سه مورد مشخص باشند: پورت تجهیزات دو سمت واقعاً SFP+ و سازگار با این Optic باشد، فیبر مسیر Multi-Mode باشد و نوع OM کابل با طول واقعی لینک تطابق داشته باشد.
10GBASE-SR
850nm
Multi-Mode Fiber
LC Duplex
DOM
ماژول Cisco SFP-10G-SR برای چه شبکهای مناسب است؟
SFP-10G-SR زمانی انتخاب منطقی است که به لینک 10Gbps نیاز دارید و مسیر فیبر داخل ساختمان یا دیتاسنتر از نوع Multi-Mode است.
برای مثال میتوان از آن برای اتصال Access Switch به Distribution Switch، ارتباط بین دو Rack، اتصال Switch به Server یا Storage دارای رابط نوری سازگار و ایجاد Uplink دهگیگابیتی بین تجهیزات شبکه استفاده کرد.
اگر زیرساخت فعلی شما OM3 یا OM4 است، این مدل یکی از گزینههای متداول برای لینکهای کوتاه 10G محسوب میشود. OM3 امکان رسیدن تا 300 متر و OM4 تا 400 متر را در شرایط استاندارد فراهم میکند.
برای مشاهده سایر گزینهها میتوانید دسته سوئیچ شبکه، بخش ماژول شبکه و صفحه ماژولهای Cisco را در اوژان بررسی کنید.
SFP-10G-SR انتخاب مناسبی است اگر:
- سرعت لینک موردنیاز 10Gbps است.
- فیبر مسیر از نوع Multi-Mode است.
- در هر دو سمت پورت SFP+ سازگار دارید.
- طول لینک با کلاس OM فیبر هماهنگ است.
- کانکتور Duplex LC در مسیر استفاده میشود.
- DOM برای مانیتورینگ پارامترهای Optical برایتان کاربرد دارد.
- محیط نصب در محدوده دمای Commercial قرار دارد.
بهتر است مدل دیگری انتخاب کنید اگر:
اگر مسیر شما Single-Mode است یا فاصله به چند کیلومتر میرسد، SFP-10G-SR مناسب نیست و باید یک Optic مانند 10GBASE-LR برای SMF بررسی شود.
اگر مسیر فقط چند متر داخل یک Rack یا بین دو Rack مجاور است، استفاده از DAC در بعضی سناریوها میتواند سادهتر و اقتصادیتر از دو Transceiver نوری و Patch Cord باشد.
اگر زیرساخت Multi-Mode قدیمی OM1 یا OM2 دارید و فاصله از محدوده SR بیشتر است، نوع فیبر و گزینههایی مانند LRM باید قبل از خرید بررسی شوند.
نقاط قوت و محدودیتهای Cisco SFP-10G-SR
نقاط قوت
- 10 Gigabit Ethernet
- استاندارد 10GBASE-SR
- مناسب Multi-Mode Fiber
- تا 300 متر روی OM3
- تا 400 متر روی OM4
- کانکتور LC Duplex
- پشتیبانی از DOM
- Hot-Swappable
- مصرف توان حدود 1W
- فرمفکتور کوچک SFP+
محدودیتها
- برای Single-Mode Fiber طراحی نشده است.
- برد روی تمام فیبرهای MMF برابر 300 متر نیست.
- OM1 فقط تا حدود 33 متر پشتیبانی میشود.
- OM2 فقط تا حدود 82 متر پشتیبانی میشود.
- برای لینکهای چندکیلومتری مناسب نیست.
- حداکثر سرعت آن 10Gbps است.
- سازگاری باید روی Platform دقیق Cisco بررسی شود.
- نسخه معمولی برای دمای صنعتی طراحی نشده است.
بررسی ویژگیهای اصلی Cisco SFP-10G-SR
استاندارد 10GBASE-SR و سرعت 10Gbps
SFP-10G-SR یک Transceiver نوری SFP+ برای Ethernet دهگیگابیتی است و در گروه 10GBASE-SR قرار میگیرد.
عبارت SR از Short Reach گرفته شده و جایگاه این Optic را مشخص میکند: لینکهای کوتاه روی Multi-Mode Fiber.
این ماژول قرار نیست سرعت Switch را افزایش دهد. پورت دستگاه میزبان باید خودش قابلیت 10GbE و پشتیبانی از SFP+ را داشته باشد؛ Transceiver فقط Interface الکتریکی SFP+ را به مسیر Optical تبدیل میکند.
مشخصات کامل محصول را میتوانید در دیتاشیت رسمی Cisco 10GBASE SFP+ Modules بررسی کنید.
طول موج 850nm
Cisco محدوده طول موج Optical این ماژول را بین 840 تا 860nm و طول موج اسمی آن را 850nm اعلام کرده است.
این طول موج برای انتقال Short-Reach روی Multi-Mode Fiber استفاده میشود و یکی از دلایل تفاوت SFP-10G-SR با مدلهایی مانند SFP-10G-LR است که با طول موج 1310nm روی Single-Mode Fiber کار میکنند.
برد واقعی SFP-10G-SR به نوع فیبر بستگی دارد
یکی از مهمترین نکاتی که باید در مشخصات این محصول اصلاح شود، عبارت عمومی «تا 300 متر» است.
Cisco فاصلههای زیر را برای SFP-10G-SR ثبت کرده است:
| نوع فیبر | حداکثر فاصله رسمی |
|---|---|
| FDDI-grade 160MHz·km | 26 متر |
| OM1 200MHz·km | 33 متر |
| MMF 400MHz·km | 66 متر |
| OM2 500MHz·km | 82 متر |
| OM3 2000MHz·km | 300 متر |
| OM4 4700MHz·km | 400 متر |
در نتیجه قبل از سفارش باید مشخص شود کابل موجود در ساختمان OM1، OM2، OM3 یا OM4 است. رنگ کابل بهتنهایی معیار قطعی تشخیص نیست و بهتر است Marking روی Jacket یا مستندات کابل بررسی شوند.
چرا OM3 و OM4 برای 10G مناسبتر هستند؟
OM3 و OM4 فیبرهای Laser-Optimized Multi-Mode هستند و Modal Bandwidth بالاتری نسبت به OM1 و OM2 دارند.
به همین دلیل SFP-10G-SR میتواند روی OM3 تا 300 متر و روی OM4 تا 400 متر کار کند، در حالی که روی OM1 و OM2 فاصله بسیار کوتاهتر میشود.
اگر در حال اجرای زیرساخت جدید برای 10G هستید، انتخاب کلاس مناسب Fiber میتواند فضای توسعه بهتری نسبت به استفاده از کابلهای قدیمی ایجاد کند.
LC Duplex و دو رشته Fiber
SFP-10G-SR از اتصال LC Duplex استفاده میکند. بنابراین یک Core برای TX و Core دیگر برای RX موردنیاز است.
در لینک معمولی، Duplex Patch Cord در هر سمت به Transceiver متصل میشود و Polarity باید به شکلی باشد که TX یک طرف به RX طرف دیگر برسد.
اگر لینک Up نمیشود، یکی از موارد سادهای که باید بررسی شود جابهجایی TX/RX یا Polarity در Patch Panel و Patch Cord است.
توان Optical TX و محدوده RX
طبق مشخصات Cisco، حداکثر Transmit Power برابر -1.2dBm و حداقل آن -7.3dBm است.
Receive Power ماژول نیز باید بین حدود -9.9 و -1.0dBm قرار گیرد.
این اعداد برای Troubleshooting اهمیت دارند. اگر Rx Power خارج از محدوده مورد انتظار باشد، ممکن است مشکل از Loss مسیر، Connector آلوده، Bend کابل، Patch Panel یا خود Transceiver باشد.
DOM برای مانیتورینگ Optical
Cisco برای خانواده SFP+ قابلیت Digital Optical Monitoring را ارائه میدهد.
روی Host Platform سازگار، DOM میتواند پارامترهایی مانند Optical Transmit Power، Optical Receive Power، دمای Transceiver، Laser Bias و Supply Voltage را در اختیار مدیر شبکه قرار دهد.
این قابلیت برای بررسی وضعیت ماژول و عیبیابی بسیار مفید است، اما نباید آن را معادل «تضمین پایداری لینک» دانست.
Hot-Swappable
SFP-10G-SR Hot-Swappable است؛ یعنی روی پلتفرمهایی که از این قابلیت پشتیبانی میکنند میتوان Transceiver را بدون خاموش کردن کل Switch نصب یا تعویض کرد.
با این حال قبل از خارج کردن Fiber بهتر است Procedure تجهیزات، وضعیت Interface و الزامات عملیاتی شبکه بررسی شوند.
مصرف توان حدود 1 وات
حداکثر Power Consumption رسمی SFP-10G-SR برابر حدود 1W اعلام شده است.
مصرف پایین هر Optic در یک Switch کوچک شاید اهمیت زیادی نداشته باشد، اما در Chassisهایی با تعداد زیاد SFP+، مجموع توان و حرارت Transceiverها بخشی از طراحی Thermal دستگاه محسوب میشود.
دمای کاری Commercial
نسخه استاندارد SFP-10G-SR دارای Commercial Temperature Rating است و برای دمای کاری 0 تا 70 درجه سانتیگراد مشخص شده است.
اگر ماژول در Cabinet صنعتی یا محیطی با دمای سختتر نصب میشود، نسخههای SR-X یا SR-I باید متناسب با شرایط محیطی بررسی شوند.
تفاوت SFP-10G-SR و SFP-10G-SR-S
Cisco علاوه بر مدل استاندارد SFP-10G-SR، نسخه S-Class با کد SFP-10G-SR-S نیز دارد.
هر دو برای 10GBASE-SR روی MMF و همان فاصلههای اصلی استفاده میشوند، اما Feature Set آنها در تمام پلتفرمها یکسان نیست. برای مثال Cisco صراحتاً اعلام میکند نسخه S-Class از FCoE پشتیبانی نمیکند.
بنابراین اگر کاربرد شما Data Center Fabric یا Feature خاصی است، Part Number دقیق ماژول را صرفاً بر اساس عبارت «SR» انتخاب نکنید.
مشخصات فنی Cisco SFP-10G-SR
| مشخصه | مقدار |
|---|---|
| Product Number | SFP-10G-SR |
| Form Factor | SFP+ |
| Ethernet Standard | 10GBASE-SR |
| سرعت | 10Gbps |
| Fiber Type | Multi-Mode Fiber |
| Wavelength | 850nm اسمی؛ محدوده 840 تا 860nm |
| Connector | LC Duplex |
| Reach روی OM1 | تا 33m |
| Reach روی OM2 | تا 82m |
| Reach روی OM3 | تا 300m |
| Reach روی OM4 | تا 400m |
| TX Power | -7.3 تا -1.2dBm |
| RX Power Range | -9.9 تا -1.0dBm |
| DOM | دارد |
| Hot-Swappable | بله |
| حداکثر مصرف توان | 1W |
| Temperature Rating | Commercial |
| دمای کاری | 0 تا 70°C |
| دمای نگهداری | -40 تا +85°C |
| ابعاد | 8.5 × 13.4 × 56.5 میلیمتر |
| وزن | 75 گرم یا کمتر |
SFP-10G-SR در چه سناریوهایی کاربرد دارد؟
اتصال دو سوئیچ در یک دیتاسنتر
اگر دو Switch در Rackهای جدا قرار دارند و زیرساخت OM3 یا OM4 بین آنها اجرا شده، SR میتواند لینک 10GbE را روی Duplex Fiber برقرار کند.
برای فاصلههای بسیار کوتاه داخل Rack نیز بهتر است هزینه و پیچیدگی Optic + Fiber با DAC مقایسه شود.
Uplink بین Access و Distribution
در یک ساختمان میتوان Uplink دهگیگابیتی Access Switch را از طریق OM3 یا OM4 به Distribution متصل کرد، به شرط آنکه کل مسیر Fiber، Patch Panel و Patch Cordها با طول و استاندارد موردنیاز هماهنگ باشند.
اتصال Server یا Storage
اگر Server، Storage Array یا NIC موردنظر رابط SFP+ سازگار دارد، SFP-10G-SR میتواند بخشی از لینک Optical 10G باشد.
پشتیبانی Transceiver باید هم روی Switch و هم روی تجهیز سمت مقابل بررسی شود.
مقایسه SFP-10G-SR با SFP-10G-LR و DAC
| ویژگی | SFP-10G-SR | SFP-10G-LR | 10G DAC |
|---|---|---|---|
| سرعت | 10Gbps | 10Gbps | 10Gbps |
| Medium | MMF | SMF | Twinax Copper |
| طول موج | 850nm | 1310nm | Optical نیست |
| فاصله شاخص | 300m OM3 / 400m OM4 | 10km SMF | معمولاً چند متر |
| Connector | LC Duplex | LC Duplex | SFP+ ثابت روی کابل |
| کاربرد اصلی | داخل ساختمان / دیتاسنتر | فاصله طولانیتر | داخل یا بین Rack مجاور |
SFP-10G-SR را انتخاب کنید اگر…
فیبر Multi-Mode دارید، فاصله در محدوده OM کابل است و نیاز به اتصال Optical 10Gbps داخل دیتاسنتر یا ساختمان دارید.
SFP-10G-LR را انتخاب کنید اگر…
زیرساخت Single-Mode است یا فاصله لینک به چند کیلومتر میرسد. LR برای SMF و Reach تا 10km طراحی شده است.
DAC را بررسی کنید اگر…
دو پورت SFP+ در فاصله چند متری داخل همان Rack یا Rack مجاور قرار دارند و نیازی به Patch Panel یا مسیر Fiber مستقل ندارید.
پچ کورد مناسب SFP-10G-SR
برای این ماژول باید از کابل Multi-Mode با کانکتور LC Duplex و کلاس متناسب با طول مسیر استفاده شود.
برای شبکه جدید 10GbE، OM3 و OM4 گزینههای متداولتری هستند. در اوژان میتوانید پچ کورد LC-LC OM3 Multi-Mode Duplex را نیز بررسی کنید.
مهم است که تمام مسیر فقط بر اساس Patch Cord انتهایی قضاوت نشود. اگر Backbone داخل دیوار OM1 یا OM2 باشد، قرار دادن یک Patch Cord OM3 در دو سر مسیر، Backbone را به OM3 تبدیل نمیکند.
اشتباهات رایج هنگام خرید SFP-10G-SR
فرض اینکه تمام MMFها تا 300 متر کار میکنند
این اشتباه بسیار رایج است. فقط OM3 با مشخصات 2000MHz·km تا 300 متر میرسد و OM4 تا 400 متر. OM1 و OM2 محدودیت بسیار کوتاهتری دارند.
اتصال SR به Single-Mode Fiber
SFP-10G-SR برای MMF طراحی شده است. اگر مسیر شما SMF است، Optic مناسب Single-Mode مانند LR باید انتخاب شود.
تصور اینکه هر SFP Port از 10G پشتیبانی میکند
فرم SFP و SFP+ شبیه هستند، اما یک SFP یکگیگابیتی الزاماً از ماژول SFP+ دهگیگابیتی پشتیبانی نمیکند.
بررسی نکردن Compatibility Matrix
وجود SFP+ Slot بهتنهایی تضمین نمیکند هر Revision از SFP-10G-SR روی هر Switch یا Software Release پشتیبانی شود. Part Number دقیق تجهیزات دو سمت باید بررسی شود.
نادیده گرفتن تمیزی کانکتور
Dust یا آلودگی روی Connector میتواند Optical Loss را افزایش دهد. Connector و Adapter باید پیش از اتصال طبق روش مناسب Fiber Inspection و Cleaning بررسی شوند.
قیمت و خرید Cisco SFP-10G-SR
قیمت روز و موجودی SFP-10G-SR در بخش فروش بالای همین صفحه نمایش داده میشود و بهتر است عدد ثابت داخل مقاله درج نشود.
صفحه فعلی اوژان این محصول را با گارانتی 12 ماهه پرونکسو و 14 روز ضمانت اصالت کالا اوژان عرضه میکند.
هنگام مقایسه قیمت فقط خود Transceiver را در نظر نگیرید. نوع Patch Cord، وضعیت Backbone، تعداد Patch Panelها و سازگاری Switchهای دو سمت نیز بخشی از هزینه واقعی راهاندازی لینک هستند.
اگر زیرساخت OM3 یا OM4 از قبل اجرا شده است، SFP-10G-SR میتواند بدون تغییر بستر اصلی امکان ارتقا به 10GbE را فراهم کند؛ به شرط اینکه کل مسیر Fiber در محدوده استاندارد باشد.
برای بررسی شرایط خرید و سایر تجهیزات شبکه نیز میتوانید از فروشگاه اوژان استفاده کنید.
قبل از خرید SFP-10G-SR این موارد را بررسی کنید
سرعت: پورتهای دو سمت باید 10GbE و SFP+ سازگار باشند.
نوع Fiber: این مدل برای Multi-Mode طراحی شده است.
OM Class: در این محصول OM1، OM2، OM3 و OM4 فاصله یکسانی ارائه نمیدهند.
فاصله: OM1 تا 33m، OM2 تا 82m، OM3 تا 300m و OM4 تا 400m.
Connector: مسیر باید Duplex LC و Polarity آن صحیح باشد.
Wavelength: طول موج اصلی ماژول 850nm است.
Compatibility: Model و Software Release تجهیزات دو سمت را با فهرست Opticهای پشتیبانیشده Cisco تطبیق دهید.
DOM: قابلیت دارد، اما نمایش کامل اطلاعات به Host Platform وابسته است.
Temperature: مدل استاندارد SFP-10G-SR برای دمای Commercial یعنی 0 تا 70°C طراحی شده است.
زیرساخت موجود: Patch Cord OM3 روی Backbone قدیمی OM1، کل مسیر را به OM3 تبدیل نمیکند.
آیا Cisco SFP-10G-SR انتخاب مناسبی برای شماست؟
اگر به یک لینک 10Gbps روی Multi-Mode Fiber نیاز دارید و طول مسیر با کلاس OM کابل هماهنگ است، SFP-10G-SR یکی از Opticهای استاندارد Cisco برای ارتباط Short-Reach محسوب میشود.
برای OM3 میتوان تا 300 متر و برای OM4 تا 400 متر طراحی کرد، اما در شبکههای دارای OM1 و OM2 فاصله قابل استفاده بسیار کمتر است. اگر مسیر Single-Mode یا طولانیتر است، LR انتخاب متناسبتری خواهد بود.
در نتیجه ارزش اصلی SFP-10G-SR فقط در عبارت «ماژول دهگیگابیتی» نیست؛ انتخاب صحیح آن وابسته به ترکیب 10GBASE-SR، فیبر Multi-Mode، طول موج 850nm، LC Duplex و OM Class صحیح است.
