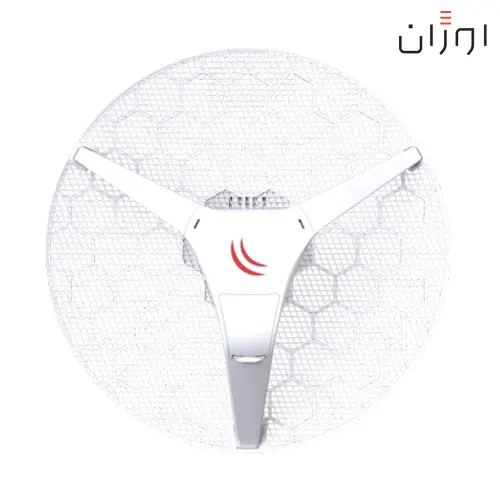

رادیو وایرلس MikroTik LHG 5
رادیو وایرلس MikroTik LHG 5 با کد محصول RBLHG-5nD یک دستگاه Outdoor روی باند 5GHz است که رادیو و آنتن جهت‌دار 24.5dBi را در یک مجموعه یکپارچه قرار می‌دهد. ساختار Dual-Chain، زاویه تابش حدود 7 درجه و طراحی Grid این دستگاه برای ایجاد یک مسیر رادیویی متمرکز در لینک‌های Point-to-Point و استفاده به‌عنوان CPE در نظر گرفته شده است.
برخلاف تجهیزی که وظیفه آن پخش عمومی وای‌فای در یک محیط است، LHG 5 انرژی رادیویی را در مسیر مشخص‌تری متمرکز می‌کند. به همین دلیل کاربرد آن بیشتر در ارتباط بین دو نقطه ثابت، انتقال شبکه بین ساختمان‌ها، رساندن ارتباط به یک سایت دورتر و پروژه‌هایی است که کابل‌کشی مستقیم میان دو نقطه دشوار است.
قبل از خرید توجه کنید
در زمان خرید رادیو وایرلس MikroTik LHG 5 تنها Gain بالای آنتن نباید معیار تصمیم‌گیری باشد. وضعیت دید رادیویی، فاصله، نویز فرکانسی، ناحیه Fresnel، دقت نصب و به‌خصوص محدودیت پورت 10/100Mbps باید پیش از انتخاب دستگاه بررسی شوند.
Wireless Band
Antenna Gain
Beamwidth
2 Chains
Wireless Standard
Ethernet
11–30V
Outdoor
رادیو وایرلس LHG 5 برای چه نوع پروژه‌ای ساخته شده است؟
LHG 5 زمانی معنا پیدا می‌کند که قرار است ارتباط بی‌سیم در یک مسیر مشخص برقرار شود. آنتن یکپارچه 24.5dBi با Beamwidth حدود 7 درجه انرژی رادیویی را در زاویه نسبتاً محدودی متمرکز می‌کند؛ بنابراین دستگاه برای لینک‌هایی طراحی شده که موقعیت دو سمت آن‌ها ثابت است و امکان تنظیم دقیق جهت آنتن وجود دارد.
این ساختار می‌تواند در ارتباط میان ساختمان اداری و انبار، دفتر و کارگاه، دو بخش جدا از یک مجموعه یا یک سایت دوردست کاربرد داشته باشد. با این حال، فاصله به‌تنهایی تعیین‌کننده کیفیت لینک نیست. دید مستقیم، آزاد بودن بخش مناسب ناحیه Fresnel، ارتفاع نصب، تداخل فرکانسی و تنظیم صحیح دستگاه همگی روی نتیجه واقعی اثر دارند.
اگر در حال طراحی چنین ارتباطی هستید، دسته رادیو وایرلس میکروتیک محل مرتبط این محصول در فروشگاه اوژان است.
قبل از خرید LHG 5 چه چیزهایی را باید بدانید؟
✓
قابلیت‌های اصلی دستگاه
آنتن جهت‌دار یکپارچه 24.5dBi، Beamwidth حدود 7 درجه، رادیوی 5GHz با ساختار Dual-Chain، طراحی Grid مناسب نصب Outdoor، RouterOS Level 3، تغذیه Passive PoE و مصرف برق حداکثر 6 وات از مشخصات اصلی LHG 5 هستند.
!
محدودیت‌هایی که باید جدی بگیرید
LHG 5 تنها یک پورت 10/100 Ethernet دارد و بخش وایرلس آن از استاندارد 802.11a/n استفاده می‌کند. زاویه باریک آنتن نیز به تنظیم جهت دقیق نیاز دارد و وجود مانع، اختلال در Fresnel Zone یا نویز زیاد در باند 5GHz می‌تواند کیفیت و ظرفیت واقعی لینک را کاهش دهد.
مشخصات فنی MikroTik LHG 5
LHG 5 با کد RBLHG-5nD از پردازنده AR9344 با فرکانس 600MHz، حافظه RAM برابر 64MB و 16MB حافظه Flash استفاده می‌کند. بخش رادیویی دستگاه روی 5GHz فعالیت دارد و از دو Chain و استانداردهای 802.11a/n استفاده می‌کند.
| مدل | LHG 5 |
| کد محصول | RBLHG-5nD |
| معماری | MIPSBE |
| پردازنده | AR9344 |
| تعداد هسته CPU | 1 هسته |
| فرکانس پردازنده | 600MHz |
| حافظه RAM | 64MB |
| حافظه ذخیره‌سازی | 16MB Flash |
| باند وایرلس | 5GHz |
| استاندارد وایرلس | 802.11a/n |
| تعداد Chain | 2 |
| حداکثر نرخ داده اسمی رادیویی | 300Mbps |
| Gain آنتن | 24.5dBi |
| Beamwidth | حدود 7 درجه |
| پورت شبکه | 1× 10/100 Ethernet |
| PoE-In | Passive PoE |
| ولتاژ PoE-In | 11 تا 30 ولت |
| حداکثر مصرف برق | 6 وات |
| خنک‌کاری | Passive |
| سیستم‌عامل | RouterOS |
| License | Level 3 |
| ابعاد | Ø 391 × 222 میلی‌متر |
| وزن دستگاه | 560 گرم |
| دمای محیط تست‌شده | 40- تا 70+ درجه سانتی‌گراد |
| درجه حفاظت | IP54 |
| Wind Loading | 186N در سرعت 205km/h |
بررسی قابلیت‌های اصلی رادیو وایرلس MikroTik LHG 5
24.5dBi
آنتن جهت‌دار یکپارچه 24.5dBi
یکی از مهم‌ترین ویژگی‌های LHG 5 این است که بخش رادیویی و آنتن در یک مجموعه قرار گرفته‌اند. آنتن Dual-Polarization دستگاه Gain برابر 24.5dBi دارد و برای تمرکز انرژی رادیویی در یک مسیر مشخص طراحی شده است.
یکپارچه بودن رادیو و آنتن باعث می‌شود نیازی به کابل RF جداگانه میان این دو بخش وجود نداشته باشد. در نتیجه علاوه بر کاهش اجزای موردنیاز نصب، افتی که ممکن است در مسیر کابل RF خارجی ایجاد شود نیز وجود ندارد.
7°
Beamwidth حدود 7 درجه و اهمیت تنظیم دقیق جهت
زاویه تابش آنتن LHG 5 حدود 7 درجه است. Beamwidth یا زاویه تابش نشان می‌دهد بخش اصلی انرژی آنتن در چه محدوده زاویه‌ای متمرکز می‌شود. عدد 7 درجه یعنی با یک آنتن نسبتاً جهت‌دار روبه‌رو هستیم که برای ارسال سیگنال در یک مسیر مشخص ساخته شده است.
همین ویژگی باعث می‌شود Aim یا تنظیم جهت دستگاه اهمیت زیادی داشته باشد. در زمان نصب، صرفاً قرار دادن تقریبی دو سمت روبه‌روی یکدیگر کافی نیست و بهتر است تنظیم نهایی با بررسی Signal Level و سایر شاخص‌های لینک در RouterOS انجام شود.
5GHz
رادیوی 5GHz با ساختار Dual-Chain
بخش وایرلس LHG 5 روی باند 5GHz فعالیت می‌کند و از استانداردهای 802.11a/n و دو Chain رادیویی استفاده می‌کند. حداکثر نرخ داده اسمی اعلام‌شده برای بخش رادیویی 300Mbps است.
300Mbps به معنی سرعت واقعی 300Mbps نیست
این عدد نرخ داده اسمی بخش رادیویی است و نباید آن را با Throughput واقعی لینک یکسان دانست. شرایط رادیویی، Channel Width، نویز، فاصله، کیفیت سیگنال، تنظیمات دستگاه و محدودیت پورت Ethernet روی ظرفیت واقعی انتقال داده اثر می‌گذارند. علاوه بر این، پورت کابلی LHG 5 از نوع 10/100Mbps است.
وضعیت باند 5GHz در محل نصب نیز باید بررسی شود. وجود Signal قوی به‌تنهایی برای داشتن یک لینک باکیفیت کافی نیست؛ تداخل کانال‌ها و نویز محیط می‌توانند ظرفیت و پایداری ارتباط را کاهش دهند.
100Mbps
پورت Fast Ethernet؛ محدودیت مهم LHG 5
LHG 5 یک پورت 10/100 Ethernet دارد. این موضوع یکی از مهم‌ترین مشخصاتی است که باید پیش از خرید دستگاه در نظر گرفته شود، زیرا ارتباط کابلی آن در محدوده Fast Ethernet قرار دارد.
حتی اگر شرایط رادیویی امکان نرخ بالاتری را فراهم کنند، انتقال داده از رابط Ethernet همچنان با ظرفیت پورت 100Mbps روبه‌رو است. بنابراین ظرفیت موردنیاز لینک باید پیش از انتخاب دستگاه مشخص شود و نرخ اسمی بخش وایرلس نباید به‌تنهایی مبنای تصمیم‌گیری قرار گیرد.
IP54
طراحی Grid برای نصب Outdoor
ساختار توری یا Grid آنتن فقط یک انتخاب ظاهری نیست. سطح باز این طراحی باعث می‌شود آنتن در مقایسه با یک سطح کاملاً بسته، در برابر باد سطح درگیر کمتری داشته باشد. MikroTik برای این ساختار Wind Loading برابر 186 نیوتن در سرعت باد 205 کیلومتر بر ساعت اعلام کرده است.
خود دستگاه دارای درجه حفاظت IP54 است و برای استفاده Outdoor طراحی شده است. با این حال، عملکرد مطمئن یک نصب بیرونی فقط به بدنه رادیو وابسته نیست و کیفیت پایه، کابل‌کشی، مسیر ورود کابل، ارت و حفاظت الکتریکی نیز باید در طراحی پروژه در نظر گرفته شوند.
RouterOS
پردازنده AR9344، حافظه 64MB و RouterOS
LHG 5 از پردازنده تک‌هسته‌ای AR9344 با فرکانس 600MHz، حافظه RAM برابر 64MB و 16MB حافظه Flash استفاده می‌کند. سیستم‌عامل RouterOS روی دستگاه نصب و لایسنس شده است و License Level 3 دارد.
RouterOS امکان پیکربندی پارامترهای ارتباط بی‌سیم، Bridge، Routing، Firewall و مانیتورینگ وضعیت لینک را فراهم می‌کند. پارامترهایی مانند Signal، نرخ ارتباط و وضعیت رادیویی نیز می‌توانند هنگام تنظیم و عیب‌یابی لینک مورد بررسی قرار گیرند.
PoE
تغذیه Passive PoE
برق LHG 5 از طریق همان مسیر کابل Ethernet و با Passive PoE تأمین می‌شود. طبق مشخصات فعلی سازنده، محدوده ورودی PoE دستگاه 11 تا 30 ولت است و حداکثر مصرف برق آن 6 وات اعلام شده است.
در بسته استاندارد دستگاه آداپتور 24V 0.38A و PoE Injector قرار دارد. این ساختار باعث می‌شود در محل نصب رادیو روی دکل یا پایه نیازی به پریز برق جداگانه در کنار دستگاه نباشد.
Passive PoE با 802.3af/at یکسان نیست
اگر قرار است به‌جای تجهیزات تغذیه همراه دستگاه از منبع PoE دیگری استفاده شود، ولتاژ و مشخصات خروجی آن باید با LHG 5 سازگار باشد. صرف وجود عبارت PoE روی یک منبع تغذیه برای تأیید سازگاری کافی نیست.
کاربردهای اصلی LHG 5 در شبکه
ارتباط بین دو ساختمان
یکی از کاربردهای اصلی LHG 5 انتقال شبکه میان دو نقطه ثابت است. دستگاه می‌تواند بخشی از یک Wireless Bridge باشد تا ارتباط بدون کابل‌کشی مستقیم میان دو ساختمان برقرار شود.
انتقال شبکه یا اینترنت
در شرایطی که کابل‌کشی تا محل مقصد دشوار یا نامناسب است، LHG 5 می‌تواند مسیر رادیویی میان دو نقطه را ایجاد کند؛ مشروط بر اینکه ظرفیت موردنیاز با محدودیت پورت 10/100Mbps هماهنگ باشد.
اتصال سایت دوردست
یک سایت دورتر ممکن است شامل دوربین، تجهیزات کنترلی یا سایر دستگاه‌های تحت شبکه باشد. LHG 5 می‌تواند مسیر انتقال داده چنین سایتی را فراهم کند، اگر ظرفیت ترافیک و شرایط رادیویی مناسب باشند.
نصب و راه‌اندازی MikroTik LHG 5
LHG 5 برای نصب Outdoor روی پایه یا Pole طراحی شده است. در بسته دستگاه مجموعه نصب، دو حلقه فلزی، PoE Injector و آداپتور 24V 0.38A ارائه می‌شوند. ساختار Grid دستگاه پیش از نصب نهایی باید مطابق دستورالعمل سازنده مونتاژ شود.
پس از نصب مکانیکی، تنظیم جهت یکی از مهم‌ترین مراحل راه‌اندازی است. Beamwidth حدود 7 درجه باعث می‌شود تغییر زاویه روی کیفیت ارتباط اثر بگذارد؛ بنابراین بهتر است تنظیم نهایی با مشاهده پارامترهای لینک انجام شود و تنها به هم‌راستایی چشمی دو سمت اکتفا نشود.
در پروژه Outdoor، کابل شبکه مناسب فضای باز، اجرای صحیح ارت و در صورت نیاز حفاظت در برابر Surge نیز باید بخشی از طراحی نصب باشند. Gain بالای آنتن یا کیفیت خود رادیو نمی‌تواند ضعف زیرساخت فیزیکی نصب را جبران کند.
اگر در حال نصب LHG 5 هستید، بهتر است قبل از تحویل لینک وضعیت Fresnel Zone، Alignment، ارتفاع نصب، انتخاب کانال و شرایط نویز محیط را دوباره بررسی کنید. راهنمای زیر مهم‌ترین خطاهای این مرحله را توضیح می‌دهد.
۶ اشتباه رایج در نصب LHG5؛ از بسته‌شدن Fresnel تا انتخاب کانال نامناسب
محصولات این گروه را می‌توانید در دسته رادیو وایرلس اوژان مشاهده کنید.
قبل از خرید LHG 5 این موارد را بررسی کنید
اگر هنوز مطمئن نیستید LHG 5 برای فاصله و حجم ترافیک پروژه شما مناسب است یا نه، بهتر است فاصله لینک را در کنار Fresnel Zone، شرایط فرکانسی، ظرفیت واقعی موردنیاز و محدودیت Fast Ethernet بررسی کنید.
✓ ظرفیت موردنیاز
LHG 5 تنها یک پورت 10/100 Ethernet دارد. بنابراین باید مشخص شود Fast Ethernet برای حجم ترافیک پروژه کافی است.
✓ دید رادیویی
ساختمان، درخت، اختلاف ارتفاع نامناسب یا موانع مسیر می‌توانند کیفیت لینک را کاهش دهند. Gain بالا جایگزین مسیر رادیویی مناسب نیست.
✓ Fresnel Zone
فقط دیده شدن ظاهری دو سمت کافی نیست. بخش مناسبی از ناحیه Fresnel نیز باید آزاد باشد.
✓ تنظیم جهت
Beamwidth حدود 7 درجه باعث می‌شود Aim صحیح اهمیت زیادی داشته باشد و تنظیم نهایی باید براساس وضعیت واقعی لینک انجام شود.
✓ شرایط فرکانسی
وضعیت باند 5GHz در محل باید بررسی شود. نویز و تداخل کانال می‌توانند روی ظرفیت واقعی لینک اثر بگذارند.
✓ تغذیه
دستگاه از Passive PoE با محدوده ورودی 11 تا 30 ولت استفاده می‌کند. سازگاری هر منبع تغذیه جایگزین باید بررسی شود.
✓ نوع کاربرد
LHG 5 یک رادیوی جهت‌دار برای ایجاد مسیر ارتباطی است و برای پخش عمومی وای‌فای در اطراف محل نصب طراحی نشده است.
خرید و قیمت رادیو وایرلس MikroTik LHG 5
برای خرید MikroTik LHG 5 بهتر است ابتدا مشخص شود ساختار دستگاه با پروژه هماهنگ است. آنتن یکپارچه 24.5dBi، Beamwidth حدود 7 درجه، باند 5GHz و طراحی Outdoor نقاط اصلی این محصول هستند؛ در مقابل، محدودیت پورت 10/100Mbps، نیاز به Aim دقیق و وابستگی عملکرد لینک به شرایط مسیر نیز باید در تصمیم‌گیری لحاظ شوند.
وضعیت فروش LHG 5 و موجودی دستگاه در اوژان تلکام از طریق همین صفحه قابل بررسی است. برای اطلاع از قیمت LHG 5 نیز مبلغ درج‌شده در بخش فروش بالای صفحه را ملاک قرار دهید؛ زیرا قیمت تجهیزات شبکه می‌تواند با توجه به موجودی و شرایط تأمین تغییر کند.
سوالات متداول درباره MikroTik LHG 5
رادیو MikroTik LHG 5 برای چه کاری ساخته شده است؟
LHG 5 یک رادیو جهت‌دار 5GHz با آنتن یکپارچه 24.5dBi است که برای ایجاد لینک Point-to-Point یا استفاده به‌عنوان CPE در مسیرهای ثابت طراحی شده است.
Gain آنتن LHG 5 چقدر است؟
Gain آنتن یکپارچه LHG 5 برابر 24.5dBi است. این آنتن Dual-Polarization بوده و Beamwidth آن حدود 7 درجه است.
آیا LHG 5 پورت Gigabit دارد؟
خیر. LHG 5 دارای یک پورت 10/100 Ethernet است. به همین دلیل ظرفیت موردنیاز لینک باید پیش از خرید با محدودیت Fast Ethernet دستگاه تطبیق داده شود.
حداکثر نرخ وایرلس LHG 5 چقدر است؟
MikroTik حداکثر نرخ داده اسمی بخش رادیویی 5GHz این دستگاه را 300Mbps اعلام کرده است. این عدد Throughput واقعی نیست و پورت کابلی دستگاه نیز از نوع 10/100Mbps است.
آیا LHG 5 برای پخش وای‌فای در محیط مناسب است؟
خیر. آنتن این دستگاه جهت‌دار و دارای Beamwidth حدود 7 درجه است. LHG 5 برای ایجاد ارتباط در یک مسیر مشخص طراحی شده است، نه ایجاد پوشش عمومی وای‌فای برای کاربران اطراف.
LHG 5 چگونه برق می‌گیرد؟
برق دستگاه از طریق Passive PoE تأمین می‌شود. محدوده ورودی اعلام‌شده فعلی توسط MikroTik برابر 11 تا 30 ولت است و آداپتور 24V 0.38A و PoE Injector در بسته استاندارد دستگاه قرار دارند.
آیا LHG 5 برای فضای باز ساخته شده است؟
بله. LHG 5 یک دستگاه Outdoor با درجه حفاظت IP54 است. با این حال، کیفیت نصب، کابل Outdoor، پایه، ارت و حفاظت الکتریکی نیز در یک نصب بیرونی اهمیت دارند.
آیا برای لینک Point-to-Point به دو سمت رادیویی نیاز است؟
بله. یک لینک کامل Point-to-Point به تجهیزات رادیویی سازگار در هر دو سمت مسیر نیاز دارد. تنظیم صحیح جهت، فرکانس و سایر پارامترهای دو سمت نیز برای ایجاد ارتباط ضروری است.
قیمت MikroTik LHG 5 را از کجا بررسی کنیم؟
قیمت فعلی و وضعیت موجودی LHG 5 در بخش فروش همین صفحه نمایش داده می‌شود. با توجه به تغییر شرایط تأمین، مبلغ همان بخش را مبنای سفارش قرار دهید.
