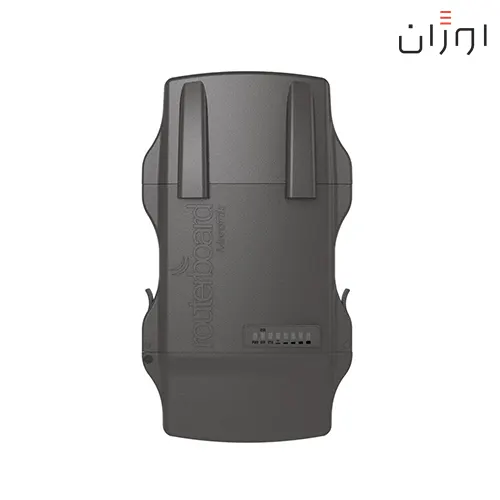

MikroTik NetMetal 5SHP Dual RB921 یک رادیو وایرلس Outdoor حرفهای و High-Power روی باند 5GHz است که برای لینکهای Point-to-Point، Backbone، CPE و پروژههایی طراحی شده که انتخاب آنتن باید متناسب با شرایط واقعی مسیر انجام شود.
مدل دقیق این محصول RB921UAGS-5SHPacD-NM است. این دستگاه از Wi-Fi 5 یا استاندارد 802.11a/n/ac، رادیوی Dual-Chain، دو کانکتور RP-SMA برای آنتن خارجی، یک پورت Gigabit Ethernet و یک SFP استفاده میکند. RouterOS Level 4 و USB Type-A نیز امکانات مدیریتی و توسعه بیشتری در اختیار مدیر شبکه قرار میدهند.
مهمترین ویژگی RB921 توان Tx بالاتر آن نسبت به NetMetal RB922 است؛ اما این موضوع نباید به معنی «برد تضمینشده بیشتر» تلقی شود. فاصله و کیفیت واقعی لینک به آنتن انتخابی، Line of Sight، Fresnel Zone، Noise Floor، حساسیت گیرنده و محدودیتهای قانونی EIRP وابسته است.
5GHz
2×2 Dual Chain
867Mbps
Super High Power
Gigabit + SFP
NetMetal 5SHP RB921 برای چه پروژهای مناسب است؟
NetMetal RB921 بیشتر زمانی معنا پیدا میکند که نمیخواهید به یک آنتن داخلی با Gain و Beamwidth ثابت محدود باشید. دو کانکتور RP-SMA اجازه میدهند آنتن خارجی متناسب با Link Budget پروژه انتخاب شود.
برای مثال در یک لینک Point-to-Point میتوان از آنتن دیش Dual-Polarization استفاده کرد، در حالی که برای بعضی پروژههای Point-to-Multipoint ممکن است سکتور آنتن انتخاب مناسبتری باشد.
توان Tx بالاتر RB921 نیز در پروژهای که Link Budget به آن نیاز دارد میتواند مزیت باشد؛ اما افزایش Power بهتنهایی مشکل نویز، موانع یا Alignment اشتباه را حل نمیکند.
برای بررسی مدلهای دیگر میتوانید صفحه رادیوهای وایرلس MikroTik در اوژان را مشاهده کنید.
NetMetal RB921 انتخاب مناسبی است اگر:
- به رادیوی 5GHz High-Power نیاز دارید.
- میخواهید آنتن را متناسب با پروژه انتخاب کنید.
- به لینک Point-to-Point یا Backbone نیاز دارید.
- Gigabit Ethernet برای ظرفیت شبکه اهمیت دارد.
- به SFP برای اتصال فیبر نیاز دارید.
- RouterOS Level 4 برای سناریوی شما مناسب است.
- بدنه فلزی Outdoor با IP54 نیاز دارید.
- Wi-Fi 5 و Channel Width تا 80MHz برایتان کاربرد دارد.
بهتر است مدل دیگری انتخاب کنید اگر:
اگر به miniPCIe یا SIM Slot برای اضافه کردن مودم یا کارت دیگر نیاز دارید، NetMetal 5 Dual RB922 انعطاف سختافزاری بیشتری دارد.
اگر نمیخواهید آنتن و تجهیزات RF را جداگانه انتخاب کنید، LHG XL 5 ac با آنتن جهتدار 27dBi یکپارچه، Wi-Fi 5 و Gigabit Ethernet نصب سادهتری ارائه میدهد.
اگر پروژه به Wi-Fi 6 یا ظرفیت نسل جدید نیاز دارد، بهتر است رادیوهای جدیدتر AX را بررسی کنید.
نقاط قوت و محدودیتهای NetMetal 5SHP RB921
نقاط قوت
- رادیوی Super High Power
- Wi-Fi 5 روی باند 5GHz
- Data Rate اسمی تا 867Mbps
- Dual-Chain 2×2
- دو کانکتور RP-SMA برای آنتن خارجی
- یک پورت Gigabit Ethernet
- یک SFP با DDMI
- USB Type-A
- RouterOS Level 4
- بدنه آلومینیومی IP54
- Passive PoE
- مانیتور دما و ولتاژ داخلی
محدودیتها
- آنتن خارجی باید جداگانه انتخاب شود.
- Gain و برد ثابت برای خود رادیو وجود ندارد.
- فقط یک پورت Ethernet دارد.
- SFP آن SFP+ دهگیگابیتی نیست.
- Wi-Fi 6 نیست.
- CPU تکهستهای 720MHz دارد.
- miniPCIe و SIM Slot ندارد.
- PoE از نوع Passive است.
- توان Tx بالا جایگزین Link Budget صحیح نیست.
بررسی ویژگیهای اصلی NetMetal 5SHP Dual RB921
Super High Power واقعاً یعنی چه؟
عبارت SHP در نام این مدل به Super High Power اشاره دارد. طبق مشخصات رسمی MikroTik، توان Tx دستگاه در نرخهای مختلف یکسان نیست.
برای مثال در نرخ 6Mbps و MCS0 توان خروجی تا 31dBm، در MCS7 تا 29dBm و در MCS9 تا 25dBm اعلام شده است.
این ویژگی یکی از تفاوتهای مهم RB921 با RB922 است؛ RB922 در MCS7 حدود 27dBm و در MCS9 حدود 22dBm اعلام شده است.
با این حال توان بیشتر الزاماً به معنی لینک بهتر نیست. اگر Noise Floor بالا باشد یا سمت مقابل توان و حساسیت مناسبی نداشته باشد، افزایش Tx میتواند لینک را نامتقارن کند.
مشخصات کامل دستگاه را میتوانید در صفحه رسمی NetMetal 5SHP در سایت MikroTik بررسی کنید.
Wi-Fi 5 با نرخ اسمی 867Mbps
یکی از ایرادهای متن قبلی حذف 802.11ac بود. NetMetal RB921 از استانداردهای 802.11a/n/ac پشتیبانی میکند و در نسل Wi-Fi 5 قرار میگیرد.
چیپ رادیویی QCA9882 دارای دو Chain است و حداکثر Data Rate اسمی دستگاه 867Mbps است.
این عدد نرخ PHY است و نباید با Throughput واقعی لینک برابر در نظر گرفته شود. فاصله، Channel Width، Modulation، Signal Strength، Noise Floor و آنتن دو سمت روی ظرفیت واقعی اثر دارند.
2×2 MIMO چه مزیتی دارد؟
RB921 دارای دو Chain رادیویی است و در صورت استفاده از آنتن Dual-Polarization مناسب میتواند از دو Spatial Stream استفاده کند.
این ساختار ظرفیت وایرلس را نسبت به یک Radio تکزنجیرهای افزایش میدهد.
اما 2×2 MIMO باعث نمیشود دستگاه نسبت به مانع یا نویز مصون شود. ساختمان، درخت، Fresnel Zone مسدود یا Interference شدید همچنان میتوانند Link Quality را کاهش دهند.
دو کانکتور RP-SMA برای انتخاب آزادانه آنتن
NetMetal RB921 دارای دو کانکتور RP-SMA Female است و آنتن اصلی همراه یا داخل بدنه ندارد.
این طراحی اجازه میدهد Gain و Beamwidth را بر اساس پروژه انتخاب کنید. برای مثال در لینک Point-to-Point طولانی ممکن است یک دیش Dual-Polarization با Gain بالا مناسب باشد.
اما این انعطاف نیازمند طراحی درست است. Gain بیشتر بهصورت خودکار انتخاب بهتری نیست و ممکن است Beam بیشازحد باریک، Alignment را دشوار کند.
Gigabit Ethernet
RB921 دارای یک پورت 10/100/1000 Ethernet است و بنابراین برخلاف تجهیزات Fast Ethernet قدیمی به سقف 100Mbps در بخش کابلی محدود نمیشود.
MikroTik در Benchmark داخلی دستگاه با Fast Path و Packet Size بزرگ اعداد نزدیک به یک گیگابیت ثبت کرده است؛ اما این Benchmark مربوط به توان Processing و Ethernet است و نباید با Throughput وایرلس واقعی اشتباه گرفته شود.
SFP برای اتصال فیبر
وجود یک SFP Cage یکی از قابلیتهای مهم NetMetal RB921 است که در متن قبلی ذکر نشده بود.
در پروژههایی که استفاده از کابل مسی تا محل Outdoor مناسب نیست، میتوان با Module سازگار از Fiber Uplink استفاده کرد.
این پورت از DDMI پشتیبانی میکند، اما SFP+ نیست و برای اتصال 10Gbps طراحی نشده است.
USB Type-A
RB921 یک پورت USB Type-A با حداکثر جریان رسمی 1 آمپر دارد و RouterOS قابلیت USB Power Reset را نیز ارائه میکند.
کاربرد تجهیز USB به پشتیبانی RouterOS بستگی دارد و قبل از تهیه Modem یا Peripheral باید Compatibility آن بررسی شود.
RB921 برخلاف RB922 miniPCIe ندارد
یکی از تفاوتهای مهم دو NetMetal این است که RB922 دارای miniPCIe و SIM Slot است، اما RB921 این دو قابلیت را ندارد.
بنابراین اگر قصد اضافه کردن مودم LTE یا کارت سختافزاری سازگار از طریق miniPCIe را دارید، RB922 انتخاب انعطافپذیرتری خواهد بود.
پردازنده QCA9557 و 128MB RAM
NetMetal RB921 از پردازنده QCA9557 تکهستهای با فرکانس 720MHz استفاده میکند.
دستگاه 128MB حافظه RAM و 128MB حافظه NAND دارد. این سختافزار برای AP، Backbone و CPE نسل خودش طراحی شده است، اما در مقایسه با پلتفرمهای ARM جدیدتر توان CPU محدودتری دارد.
RouterOS Level 4
RB921 با RouterOS License Level 4 عرضه میشود. این سطح لایسنس برای استفاده در نقش Access Point و سناریوهای Wireless حرفهای انعطاف بیشتری نسبت به CPEهای Level 3 ایجاد میکند.
RouterOS قابلیتهایی مثل Bridge، VLAN، Firewall، Routing، Queue و مدیریت کامل Wireless Interface را در اختیار مدیر شبکه قرار میدهد.
وجود این امکانات به معنی مناسب بودن CPU برای هر Configuration سنگینی نیست؛ تعداد زیاد Queue یا Firewall Rule میتواند Throughput را کاهش دهد.
بدنه آلومینیومی IP54
بدنه NetMetal از آلومینیوم ساخته شده و علاوه بر حفاظت مکانیکی، بهعنوان Heat Sink رادیوی High-Power عمل میکند.
استاندارد حفاظتی دستگاه IP54 است و محدوده دمای محیطی تستشده رسمی آن منفی 40 تا مثبت 70 درجه سانتیگراد است.
IP54 به معنی ضدآب کامل نیست و نصب Outdoor همچنان باید با آببندی Connectorها، کابل Outdoor، Grounding و Surge Protection انجام شود.
Passive PoE با ورودی 8 تا 30 ولت
RB921 از Passive PoE با محدوده ورودی 8 تا 30 ولت تغذیه میشود و حداکثر مصرف برق رسمی آن 17 وات است.
در بسته استاندارد دستگاه آداپتور 24V 1.2A و Gigabit PoE Injector قرار دارند.
Passive PoE با 802.3af یا 802.3at یکسان نیست؛ بنابراین سازگاری منبع تغذیه باید قبل از اتصال بررسی شود.
مشخصات فنی NetMetal 5SHP Dual RB921
| مشخصه | مقدار |
|---|---|
| نام محصول | NetMetal 5SHP |
| Product Code | RB921UAGS-5SHPacD-NM |
| معماری | MIPSBE |
| CPU | QCA9557 |
| تعداد هسته CPU | 1 هسته |
| فرکانس CPU | 720MHz |
| RAM | 128MB |
| Storage | 128MB NAND |
| باند وایرلس | 5GHz |
| نسل وایرلس | Wi-Fi 5 |
| استانداردها | 802.11a/n/ac |
| Wireless Chip | QCA9882 |
| Wireless Chains | 2 |
| حداکثر Data Rate اسمی | 867Mbps |
| Tx Power در 6Mbps | 31dBm |
| Tx Power در MCS7 | 29dBm |
| Tx Power در MCS9 | 25dBm |
| کانکتور آنتن | 2× RP-SMA Female |
| آنتن داخلی | ندارد |
| Ethernet | 1× 10/100/1000Mbps |
| SFP | 1× SFP با DDMI |
| USB | 1× USB Type-A |
| حداکثر جریان USB | 1A |
| miniPCIe | ندارد |
| SIM Slot | ندارد |
| RouterOS License | Level 4 |
| PoE-In | Passive PoE |
| ولتاژ PoE-In | 8 تا 30 ولت |
| حداکثر مصرف برق | 17 وات |
| خنککاری | Passive |
| IP Rating | IP54 |
| ابعاد | 143 × 247 × 48 میلیمتر |
| دمای محیطی تستشده | منفی 40 تا مثبت 70 درجه سانتیگراد |
| MTBF | حدود 200,000 ساعت در 25°C |
| آداپتور همراه | 24V 1.2A |
NetMetal RB921 در چه سناریوهایی کاربرد دارد؟
لینک Point-to-Point با دیش High-Gain
برای ارتباط بین دو ساختمان یا دو سایت میتوان RB921 را با یک دیش Dual-Polarization مناسب ترکیب کرد.
بهدلیل Tx Power بالا، این مدل میتواند در Link Budget مسیرهای دشوارتر مزیت داشته باشد؛ اما Gain آنتن، ارتفاع نصب و حساسیت سمت مقابل باید همزمان بررسی شوند.
Backbone وایرلس
Wi-Fi 5 و Gigabit Ethernet اجازه میدهند RB921 در Backboneهای نسل 802.11ac استفاده شود.
ظرفیت موردنیاز باید با Throughput واقعی لینک مقایسه شود و عدد اسمی 867Mbps نباید بهعنوان ظرفیت تضمینشده مبنا قرار گیرد.
سایت دارای اتصال فیبر
اگر اتصال شبکه تا محل نصب رادیو از طریق Fiber انجام میشود، SFP داخلی RB921 امکان طراحی انعطافپذیرتری ایجاد میکند.
این ویژگی بهخصوص در سایتهای Outdoor که فاصله یا اختلاف پتانسیل الکتریکی مسئله است میتواند مفید باشد.
Point-to-Multipoint با آنتن مناسب
RouterOS Level 4 اجازه استفاده از دستگاه در نقش AP را فراهم میکند و با آنتن Sector مناسب میتوان آن را در بعضی سناریوهای Point-to-Multipoint به کار گرفت.
ظرفیت، تعداد Client و طراحی Frequency باید متناسب با پروژه انجام شوند و قدرت Tx بالا بهتنهایی معیار کافی برای Base Station نیست.
مقایسه NetMetal RB921 با RB922 و LHG XL 5 ac
| ویژگی | NetMetal RB921 | NetMetal RB922 | LHG XL 5 ac |
|---|---|---|---|
| Wi-Fi | Wi-Fi 5 | Wi-Fi 5 | Wi-Fi 5 |
| Data Rate | 867Mbps | 867Mbps | 867Mbps |
| آنتن | خارجی | خارجی | یکپارچه 27dBi |
| Tx در MCS7 | 29dBm | 27dBm | 20dBm |
| Ethernet | Gigabit | Gigabit | Gigabit |
| SFP | دارد | دارد | ندارد |
| USB | دارد | دارد | ندارد |
| miniPCIe / SIM | ندارد | دارد | ندارد |
| RouterOS License | L4 | L4 | L3 |
NetMetal RB921 را انتخاب کنید اگر…
توان Tx بالاتر در Link Budget پروژه اهمیت دارد و آنتن خارجی، SFP و RouterOS Level 4 میخواهید، اما نیازی به miniPCIe ندارید.
NetMetal RB922 را انتخاب کنید اگر…
توان Tx کمی پایینتر قابل قبول است اما miniPCIe و SIM Slot برای توسعه سختافزاری اهمیت دارند. NetMetal RB922 در این شرایط انعطاف بیشتری ارائه میدهد.
LHG XL 5 ac را انتخاب کنید اگر…
یک رادیو و آنتن 27dBi یکپارچه میخواهید و ترجیح میدهید درگیر انتخاب Antenna، Pigtail و Mount جداگانه نشوید. LHG XL 5 ac نصب سادهتری دارد.
آنتن مناسب NetMetal RB921 را چگونه انتخاب کنیم؟
خود RB921 عددی بهعنوان Gain آنتن یا برد ندارد، زیرا آنتن خارجی بخشی از طراحی پروژه است.
برای انتخاب آنتن باید فاصله، Free Space Path Loss، Tx Power، Receiver Sensitivity، Gain دو سمت، Cable Loss، Fresnel Zone و EIRP قانونی بررسی شوند.
در لینک Point-to-Point بلند معمولاً دیش Dual-Polarization با Beam باریک کاربرد دارد. در یک Base Station ممکن است Sector Antenna مناسبتر باشد.
اگر کابل RF استفاده میشود بهتر است تا حد امکان کوتاه باشد، زیرا Loss کابل مستقیماً از Link Budget کم میشود.
نکات نصب NetMetal 5SHP
در بسته استاندارد دستگاه آداپتور 24V 1.2A، Gigabit PoE Injector، حلقه فلزی و DIN Mount قرار دارند.
NetMetal باید طبق راهنمای MikroTik بهصورت حرفهای نصب شود. Frequency، Tx Power و DFS نیز باید مطابق قوانین کشور محل نصب تنظیم شوند.
برای لینک Point-to-Point، Alignment را با Signal Strength، Noise Floor، CCQ و Tx/Rx Rate بررسی کنید و فقط به تنظیم چشمی اکتفا نکنید.
اتصالات RP-SMA نیز باید در محیط Outdoor بهدرستی آببندی شوند و Grounding و Surge Protection مناسب در طراحی پروژه در نظر گرفته شوند.
قیمت و خرید NetMetal 5SHP Dual RB921
قیمت روز و وضعیت موجودی NetMetal RB921 در بخش فروش بالای همین صفحه نمایش داده میشود. با توجه به تغییرات بازار تجهیزات شبکه، بهتر است قیمت ثابت داخل مقاله درج نشود و اطلاعات همان بخش مبنای خرید قرار گیرد.
NetMetal 5SHP Dual RB921 در صفحه فعلی اوژان با 12 ماه گارانتی اوژان و 14 روز ضمانت اصالت کالا اوژان عرضه میشود.
در محاسبه هزینه پروژه باید آنتن خارجی را نیز در نظر بگیرید. برخلاف LHG XL 5 ac، آنتن اصلی بخشی از NetMetal نیست.
برای یک لینک Point-to-Point معمولاً دو رادیو، دو آنتن سازگار، تجهیزات Mount، کابل یا Pigtail RF، کابل شبکه Outdoor و بسته به طراحی Surge Protection و Grounding موردنیاز خواهند بود.
قبل از خرید NetMetal RB921 این موارد را بررسی کنید
آنتن: دستگاه آنتن یکپارچه ندارد و باید Antenna Gain و Beamwidth متناسب با پروژه انتخاب شوند.
Link Budget: دقت کنید که Tx Power بالا بهتنهایی برد یا پایداری را تضمین نمیکند.
Line of Sight: مانع و Fresnel Zone نامناسب با افزایش توان حل نمیشوند.
ظرفیت: عدد 867Mbps Data Rate اسمی است و Throughput واقعی کمتر خواهد بود.
توان خروجی: Tx Power در نرخهای مختلف متفاوت است؛ مثلاً MCS7 برابر 29dBm و MCS9 برابر 25dBm است.
SFP: دستگاه SFP دارد اما SFP+ نیست.
miniPCIe: برخلاف RB922، این مدل miniPCIe و SIM Slot ندارد.
PoE: ورودی برق Passive PoE با محدوده 8 تا 30 ولت است.
Outdoor: IP54 جایگزین آببندی Connector، Grounding و Surge Protection نمیشود.
Regulation: باید Frequency، DFS و EIRP مطابق مقررات محل نصب تنظیم شوند.
آیا NetMetal 5SHP Dual RB921 انتخاب مناسبی برای شماست؟
اگر یک رادیوی Outdoor با Tx Power بالا میخواهید، آنتن باید متناسب با پروژه انتخاب شود و قابلیتهایی مانند Wi-Fi 5، Gigabit Ethernet، SFP و RouterOS Level 4 برایتان اهمیت دارند، NetMetal RB921 هنوز یک پلتفرم انعطافپذیر برای لینکهای حرفهای 5GHz است.
اگر توسعه از طریق miniPCIe یا مودم سیمکارتی اولویت دارد، RB922 منطقیتر است. اگر در مقابل یک راهکار یکپارچه با دیش 27dBi میخواهید، LHG XL 5 ac نصب سادهتری دارد.
بنابراین دلیل اصلی انتخاب RB921 صرفاً عبارت «برد بلند» نیست؛ ارزش واقعی آن در ترکیب Super High Power، امکان انتخاب آنتن، Wi-Fi 5، Gigabit، SFP و RouterOS Level 4 قرار دارد.
برای مشاهده سایر گزینهها میتوانید صفحه رادیوهای وایرلس اوژان را بررسی کنید.
