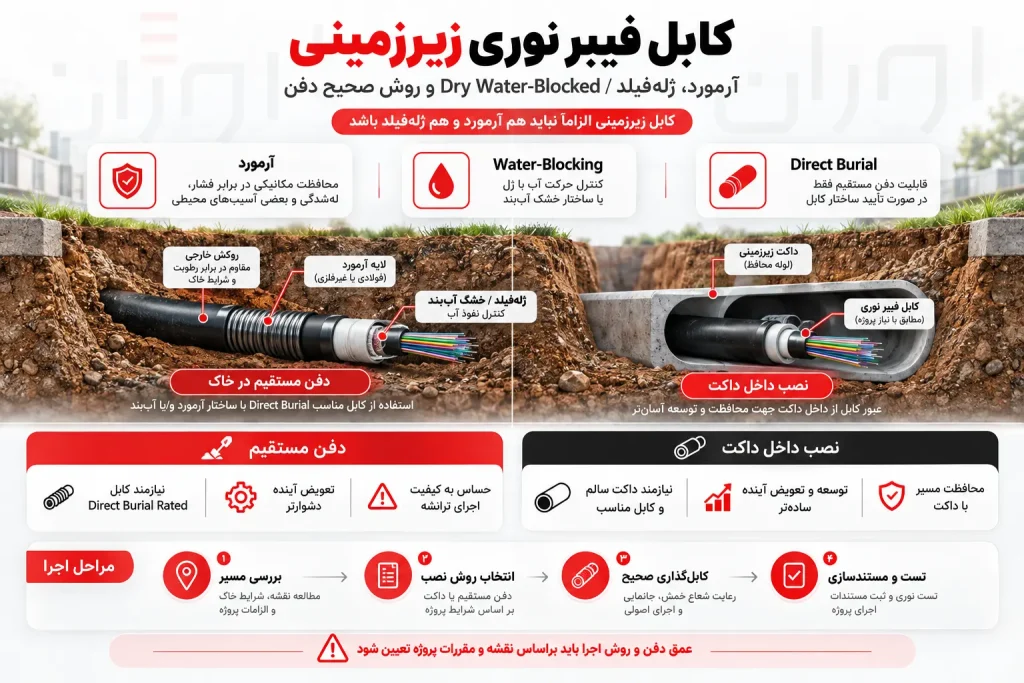

کابل فیبر نوری زیرزمینی؛ آرمورد، ژله‌فیلد و روش صحیح دفن
کابل‌کشی فیبر نوری زیر زمین با نصب کابل در رک یا فضای داخلی ساختمان تفاوت دارد. در مسیرهای زیرزمینی، کابل ممکن است در معرض فشار خاک، سنگ‌ریزه، رطوبت، تغییرات دما، فعالیت جوندگان و عملیات عمرانی بعدی قرار بگیرد. به همین دلیل، انتخاب کابل صرفاً براساس تعداد Core یا نوع فیبر کافی نیست.
اصطلاحاتی مانند Armored، Gel-Filled، Water-Blocking و Direct Burial هرکدام به بخش متفاوتی از طراحی کابل اشاره می‌کنند و باید جداگانه بررسی شوند.
کابل زیرزمینی الزاماً نباید هم آرمورد و هم ژله‌فیلد باشد
کابل مناسب دفن مستقیم باید برای همان کاربرد طراحی و تأیید شده باشد. آرمور معمولاً برای افزایش محافظت مکانیکی استفاده می‌شود، اما کنترل رطوبت الزاماً به ژل وابسته نیست و کابل‌های Dry Water-Blocked نیز وجود دارند. در نصب داخل داکت نیز بسته به طراحی مسیر ممکن است کابل بدون آرمور مناسب باشد.
کابل فیبر نوری زیرزمینی چیست؟
کابل فیبر نوری زیرزمینی نوعی کابل مناسب محیط بیرونی یا Outside Plant است که برای عبور از مسیرهای زیر سطح زمین انتخاب می‌شود. این کابل می‌تواند داخل داکت یا لوله محافظ نصب شود یا در صورتی که ساختار آن برای این کاربرد تأیید شده باشد، مستقیماً در خاک قرار بگیرد.
نکته مهم این است که «زیرزمینی» فقط محل قرارگیری کابل را بیان می‌کند و الزاماً نوع مشخصی از ساختار را نشان نمی‌دهد. کابل داخل داکت زیرزمینی می‌تواند از نظر روکش، محافظت مکانیکی و الزامات نصب با کابل Direct Burial متفاوت باشد.
برای مشاهده مدل‌های مختلف می‌توانید دسته کابل فیبر نوری اوژان را بررسی کنید. تمرکز این مقاله روی الزامات فنی نصب زیرزمینی است.
سه ویژگی اصلی کابل زیرزمینی را بشناسیم
آرمورد (Armored)
لایه یا ساختار مقاوم برای افزایش محافظت در برابر فشار، له‌شدگی و بعضی آسیب‌های ناشی از جوندگان.
ژله‌فیلد یا Dry
روش‌های مختلف محدود کردن نفوذ و انتشار طولی رطوبت در بخش‌های داخلی کابل.
دفن مستقیم (Direct Burial)
قابلیت نصب کابل در خاک بدون داکت محافظ، مطابق مشخصات محصول و الزامات اجرایی پروژه.
این سه مفهوم جایگزین یکدیگر نیستند
ممکن است کابلی آرمورد باشد اما برای دفن مستقیم تأیید نشده باشد؛ همچنین کابل ژله‌فیلد الزاماً آرمورد نیست و کابل آرمورد نیز لزوماً ژل ندارد.
کابل آرمورد چیست و چه کاربردی در زیر زمین دارد؟
Armored Fiber Optic Cable کابلی است که در ساختار آن یک لایه یا عضو محافظ مکانیکی به کار رفته است. این محافظ در بسیاری از کابل‌های Outdoor به شکل نوار فولادی موج‌دار یا ساختارهای مقاوم دیگر دیده می‌شود.
در دفن مستقیم، حرکت خاک، فشار موضعی سنگ‌ها و فعالیت جانوران می‌تواند به ساختار کابل فشار وارد کند. آرمور برای کاهش این خطرات اهمیت پیدا می‌کند.
آرمور فلزی و دی‌الکتریک چه تفاوتی دارند؟
آرمور فلزی معمولاً با فولاد یا ساختار فلزی مقاوم ساخته می‌شود. در مقابل، بعضی کابل‌ها از محافظت غیرفلزی یا Dielectric Armor استفاده می‌کنند. انتخاب بین این ساختارها به محیط نصب، الزامات الکتریکی، خطر جوندگان و مشخصات مکانیکی کابل بستگی دارد.
آرمورد به معنی ضدآسیب بودن نیست
کابل همچنان محدودیت نیروی کشش، فشار و شعاع خمش دارد و آرمور نیز جایگزین حفاظت مسیر در برابر حفاری و عملیات عمرانی بعدی نمی‌شود.
کابل ژله‌فیلد چیست و ژل چه وظیفه‌ای دارد؟
در بعضی کابل‌های Loose Tube، داخل بافر تیوب یا بخش‌هایی از ساختار کابل با ترکیب ژله‌ای مناسب پر می‌شود. هدف این ماده کاهش امکان حرکت آب در طول کابل و محافظت از ساختار داخلی است.
سیستم Water-Blocking برای محدود کردن انتشار طولی آب طراحی می‌شود؛ نه اینکه الزاماً کابل را در برابر هر نوع نفوذ آب کاملاً نفوذناپذیر کند.
آیا کابل ژله‌فیلد بهتر از کابل Dry است؟
نه به‌صورت مطلق. کابل‌های Dry Water-Blocked با نخ‌ها، نوارها یا مواد متورم‌شونده می‌توانند بدون ژل نیز الزامات کنترل حرکت آب را تأمین کنند و معمولاً آماده‌سازی تمیزتری برای فیوژن دارند.
Dry به معنی فاقد محافظت رطوبتی نیست
معیار اصلی، عملکرد تأییدشده کابل در برابر نفوذ و حرکت طولی آب است؛ نه صرفاً وجود یا نبود ژل.
تفاوت کابل آرمورد، ژله‌فیلد و مناسب دفن مستقیم
| ویژگی | وظیفه اصلی | چه چیزی را تضمین نمی‌کند؟ |
|---|---|---|
| Armored | افزایش مقاومت مکانیکی | آب‌بندی کامل یا تأیید خودکار برای دفن مستقیم |
| Gel-Filled | محدود کردن حرکت طولی آب با ژل | مقاومت مکانیکی یا محافظت در برابر جوندگان |
| Dry Water-Blocked | کنترل انتشار آب با مواد خشک آب‌بند | آرمورد بودن یا مناسب بودن برای هر روش دفن |
| Direct Burial Rated | سازگاری ساختار کامل با دفن مستقیم | مصونیت از حفاری یا نصب غیراصولی |
| Duct Rated | امکان نصب داخل داکت | قابلیت دفن مستقیم بدون داکت |
دفن مستقیم یا نصب داخل داکت؛ کدام روش مناسب‌تر است؟
دفن مستقیم کابل
کابل دارای تأیید مناسب مستقیماً در زمین قرار می‌گیرد و ساختار خود کابل باید با محیط دفن سازگار باشد.
کابل‌کشی داخل داکت
ابتدا داکت یا لوله محافظ اجرا می‌شود و سپس کابل با کشش، دمش یا روش مناسب داخل آن قرار می‌گیرد.
| معیار | دفن مستقیم | نصب داخل داکت |
|---|---|---|
| محافظت اصلی | ساختار خود کابل و اجرای صحیح | داکت همراه با کابل مناسب |
| نوع کابل | Direct Burial Rated | Duct Rated |
| تعویض آینده | اغلب دشوارتر | در داکت سالم معمولاً آسان‌تر |
| توسعه مسیر | ممکن است حفاری مجدد لازم شود | با ظرفیت خالی داکت ساده‌تر است |
| محدودیت مهم | آسیب خاک، سنگ و عملیات عمرانی | کیفیت داکت، خم، گرفتگی و ظرفیت مسیر |
روش صحیح اجرای کابل فیبر نوری زیرزمینی
اجرای زیرزمینی باید بر اساس نقشه مصوب، بررسی تأسیسات مدفون، الزامات ایمنی حفاری، مشخصات کابل و مقررات محل پروژه انجام شود.
کابل فیبر نوری را در چه عمقی دفن کنیم؟
برای همه پروژه‌ها یک عمق جهانی و ثابت وجود ندارد. عمق دفن به مقررات محلی، نوع زمین، تردد، احتمال حفاری، تأسیسات مجاور، روش اجرا و مشخصات پروژه وابسته است.
عمق دفن را از روی یک عدد عمومی تعیین نکنید
مبنای اجرا باید نقشه تأییدشده و مقررات محل پروژه باشد؛ مخصوصاً در مسیرهای شهری، زیر معابر و نزدیکی تأسیسات دیگر.
آیا کابل آرمورد برای عبور داخل داکت هم مناسب است؟
بله، بعضی کابل‌های آرمورد برای نصب داخل داکت نیز طراحی شده‌اند. اما اینکه در یک مسیر مشخص به آرمور نیاز باشد، به سطح حفاظت داکت، احتمال آسیب مکانیکی، خطر جوندگان و الزامات طراحی بستگی دارد.
کابل آرمورد ممکن است قطر، وزن یا حداقل شعاع خمش متفاوتی داشته باشد؛ بنابراین انتخاب آن باید با ظرفیت داکت و روش کابل‌کشی سازگار باشد.
چه مشخصاتی را در دیتاشیت کابل زیرزمینی بررسی کنیم؟
نوع نصب مجاز
Direct Burial، Duct، Outdoor یا ترکیبی از کاربردهای اعلام‌شده سازنده.
مقاومت مکانیکی
حداکثر نیروی کشش نصب، مقاومت Crush، نوع Armor و حداقل شعاع خمش.
شرایط محیطی
محدوده دما، نوع روکش، مقاومت محیطی و فناوری Water-Blocking.
نوع فیبر، تعداد Core، ساختار Loose Tube یا Central Tube و الزامات اتصالات نیز باید متناسب با طراحی شبکه تعیین شوند. تعداد رشته بیشتر جایگزین ساختار مکانیکی مناسب برای دفن نیست.
اشتباهات رایج در انتخاب و دفن کابل زیرزمینی
فرض اینکه هر کابل Outdoor قابل دفن مستقیم است
Outdoor بودن الزاماً به معنی Direct Burial بودن نیست.
تصور اینکه ژله‌فیلد جای آرمور را می‌گیرد
ژل برای Water-Blocking است، نه محافظت مکانیکی.
بی‌توجهی به شعاع خمش و کشش
حتی کابل مقاوم زیرزمینی با نصب نامناسب آسیب می‌بیند.
حفاری بدون بررسی تأسیسات مدفون
پیش از اجرا باید مجوز، نقشه و روش شناسایی تأسیسات بررسی شود.
نداشتن As-Built و تست نهایی
نبود مستندات، عیب‌یابی و توسعه آینده را دشوار می‌کند.
انتخاب کابل زیرزمینی از شرایط نصب شروع می‌شود
برای انتخاب کابل فیبر نوری زیرزمینی باید ابتدا مشخص شود کابل داخل داکت نصب خواهد شد یا مستقیماً در خاک قرار می‌گیرد. سپس ساختار مکانیکی، فناوری Water-Blocking، روکش، مقاومت محیطی و محدودیت‌های اجرایی بررسی شوند.
آرمورد به محافظت مکانیکی مربوط است؛ ژله‌فیلد یا Dry Water-Blocked به کنترل حرکت آب و Direct Burial به مناسب بودن ساختار کامل کابل برای دفن مستقیم اشاره دارد.
کیفیت اجرای ترانشه یا داکت، حفاظت اتصالات و تست نهایی به اندازه انتخاب خود کابل اهمیت دارد.
اوژان | همراه شبکه شما
سؤالات متداول درباره کابل فیبر نوری زیرزمینی
آیا هر کابل آرمورد را می‌توان مستقیم دفن کرد؟
خیر. باید در دیتاشیت کابل، قابلیت Direct Burial برای ساختار و کاربرد موردنظر تأیید شده باشد. آرمورد بودن به‌تنهایی کافی نیست.
کابل ژله‌فیلد چه تفاوتی با کابل Dry دارد؟
هر دو می‌توانند برای کنترل حرکت آب طراحی شوند. ژله‌فیلد از ترکیب ژله‌ای و Dry Water-Blocked از مواد آب‌بند خشک مانند نخ یا نوار متورم‌شونده استفاده می‌کند.
آیا کابل بدون آرمور برای زیر زمین مناسب است؟
در نصب داخل داکت محافظ، بعضی کابل‌های Outdoor غیرآرمورد مناسب‌اند. انتخاب نهایی به شرایط داکت و مشخصات سازنده وابسته است.
آیا کابل Direct Burial حتماً باید ژله‌فیلد باشد؟
خیر. کابل‌های Direct Burial با فناوری Water-Blocking خشک نیز وجود دارند. باید عملکرد آب‌بندی و کاربرد مجاز همان محصول بررسی شود.
عمق استاندارد دفن کابل فیبر نوری چقدر است؟
یک عمق واحد برای همه پروژه‌ها وجود ندارد. عمق باید بر اساس مقررات محل، شرایط زمین، نوع معبر و نقشه اجرایی تعیین شود.
دفن مستقیم بهتر است یا استفاده از داکت؟
به شرایط پروژه بستگی دارد. دفن مستقیم به کابل مناسب آن نیاز دارد؛ داکت در صورت طراحی صحیح می‌تواند محافظت و امکان تعویض یا توسعه آینده را بهتر فراهم کند.
آیا آرمور فلزی به ارت نیاز دارد؟
الزامات Bonding و Grounding اجزای فلزی باید مطابق مقررات، مشخصات کابل و طراحی مسیر بررسی شوند. کابل‌های تمام‌دی‌الکتریک از این نظر متفاوت‌اند.
