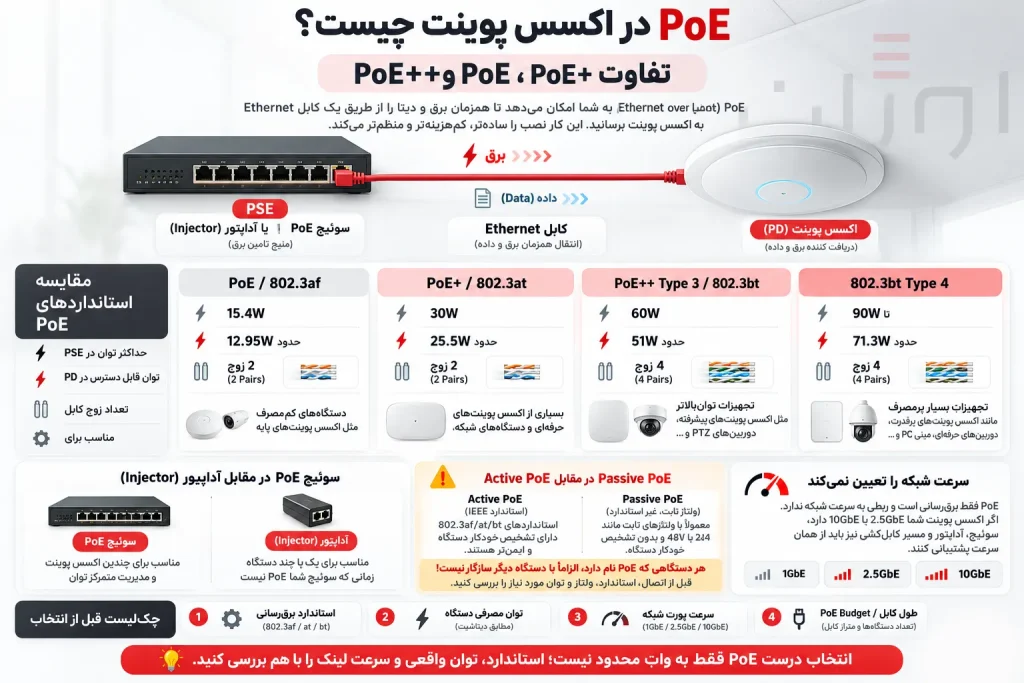

PoE در اکسس پوینت چیست؟ تفاوت PoE، PoE+ و PoE++
هنگام نصب اکسس پوینت روی سقف، دیوار یا راهرو همیشه پریز برق در محل مناسب وجود ندارد. فناوری PoE این امکان را می‌دهد که برق موردنیاز اکسس پوینت و داده شبکه از طریق همان کابل Ethernet منتقل شوند.
اما تمام اکسس پوینت‌ها نیاز یکسانی ندارند. یک مدل ممکن است با PoE معمولی کار کند، مدل دیگری PoE+ بخواهد و تجهیز پرمصرف‌تری به PoE++ نیاز داشته باشد. در کنار توان، سرعت پورت شبکه نیز باید جداگانه بررسی شود.
PoE برق و داده را روی یک کابل شبکه منتقل می‌کند؛ تفاوت PoE، PoE+ و PoE++ عمدتاً در میزان توان قابل تأمین و روش استاندارد برق‌رسانی است.
برای انتخاب منبع تغذیه مناسب باید سه مورد هم‌زمان بررسی شوند: استاندارد برق‌رسانی، حداکثر توان موردنیاز اکسس پوینت و سرعت Ethernet مسیر.
PoE چگونه اکسس پوینت را روشن می‌کند؟
در حالت عادی، Access Point برای انتقال داده به کابل شبکه و برای روشن شدن به منبع برق نیاز دارد. PoE این دو مسیر را در یک کابل Ethernet ترکیب می‌کند.
در PoE استاندارد دو نقش اصلی وجود دارد: PSE که برق را تأمین می‌کند و PD که برق را دریافت می‌کند.
PSE
سوئیچ PoE یا Injector سازگار که برق را وارد کابل شبکه می‌کند.
کابل Ethernet
مسیر مشترک انتقال Data و Power میان منبع و دستگاه.
PD
اکسس پوینت یا تجهیز سازگاری که برق را از پورت Ethernet دریافت می‌کند.
در استانداردهای IEEE، منبع ابتدا وجود دستگاه سازگار را تشخیص می‌دهد و سپس توان را ارائه می‌کند. این رفتار با Passive PoE که ممکن است ولتاژ را بدون این فرایند اعمال کند متفاوت است.
تفاوت PoE، PoE+ و PoE++ در چیست؟
سه خانواده اصلی استاندارد PoE شامل IEEE 802.3af، IEEE 802.3at و IEEE 802.3bt هستند. مهم‌ترین تفاوت آنها توان قابل ارائه است.
برای مقایسه صحیح باید بین توان خروجی PSE و توان تضمین‌شده در سمت PD تفاوت قائل شد؛ بخشی از انرژی در مسیر کابل از دست می‌رود.
| ویژگی | PoE | PoE+ | PoE++ نوع ۳ | 802.3bt نوع ۴ |
|---|---|---|---|---|
| استاندارد | 802.3af | 802.3at | 802.3bt | 802.3bt |
| حداکثر توان PSE | ۱۵٫۴ وات | ۳۰ وات | ۶۰ وات | ۹۰ وات |
| توان تضمین‌شده PD | ۱۲٫۹۵ وات | ۲۵٫۵ وات | ۵۱ وات | ۷۱٫۳ وات |
| زوج‌های انتقال توان | ۲ زوج | ۲ زوج | ۴ زوج | ۴ زوج |
| کاربرد نمونه | تجهیزات کم‌مصرف | بسیاری از APهای حرفه‌ای | تجهیزات پرمصرف‌تر | تجهیزات با نیاز توان بالا |
فقط به تعداد علامت‌های + نگاه نکنید
در بازار ممکن است Type 3 و Type 4 هر دو با عنوان PoE++ معرفی شوند. مبنای درست، شماره استاندارد و توان موردنیاز دستگاه است.
PoE معمولی یا IEEE 802.3af برای چه دستگاه‌هایی مناسب است؟
استاندارد 802.3af در سمت PSE تا ۱۵٫۴ وات ارائه می‌کند و در شرایط تعریف‌شده حدود ۱۲٫۹۵ وات توان تضمین‌شده در سمت PD در دسترس است.
این مقدار برای بعضی Access Pointهای کم‌مصرف، IP Phone و تجهیزات سبک کافی است؛ اما اگر سازنده صراحتاً 802.3at یا 802.3bt را درخواست کرده، صرف وجود عبارت PoE روی سوئیچ کافی نیست.
PoE+ یا IEEE 802.3at چیست؟
PoE+ در سمت منبع تا ۳۰ وات ارائه می‌کند و توان تضمین‌شده سمت PD حدود ۲۵٫۵ وات است. این سطح برای بسیاری از اکسس پوینت‌های حرفه‌ای کاربرد دارد.
هنگام مقایسه مدل‌های اکسس پوینت یوبیکیوتی علاوه بر استاندارد Wi-Fi و تعداد کاربران، بخش Power Method و Maximum Power Consumption دیتاشیت را نیز بررسی کنید.
Wi-Fi 6 یا Wi-Fi 7 به‌تنهایی استاندارد PoE را مشخص نمی‌کند
نیاز برق هر مدل باید جداگانه از مشخصات رسمی همان دستگاه بررسی شود.
آیا Access Point دارای PoE+ با سوئیچ PoE معمولی کار می‌کند؟
اگر دستگاه برای عملکرد کامل به توانی بالاتر از ظرفیت 802.3af نیاز داشته باشد، نباید روی عملکرد کامل آن با PoE معمولی حساب کرد. بعضی مدل‌ها ممکن است با توان محدود روشن شوند، اما این رفتار عمومی نیست.
PoE++ یا IEEE 802.3bt چیست؟
استاندارد 802.3bt برای تجهیزات پرمصرف‌تر توسعه داده شده و از چهار زوج سیم برای انتقال Power استفاده می‌کند.
Type 3 در سمت PSE تا ۶۰ وات و Type 4 تا ۹۰ وات را پوشش می‌دهد. این استاندارد در برخی Access Pointهای پیشرفته، دوربین‌های خاص و تجهیزات شبکه با مصرف بالاتر کاربرد دارد.
منبع ۶۰ واتی به معنی مصرف دائمی ۶۰ وات نیست
در یک اتصال استاندارد، میزان مصرف واقعی به نیاز و رفتار PD بستگی دارد. همچنین Type 3 و Type 4 را نباید فقط به دلیل استفاده از عنوان PoE++ یکسان دانست.
سوئیچ PoE بهتر است یا آداپتور PoE؟
هر دو روش می‌توانند Power و Data را روی یک کابل منتقل کنند؛ تفاوت اصلی در معماری پروژه و تعداد دستگاه‌های PoE است.
| معیار | سوئیچ PoE | آداپتور PoE |
|---|---|---|
| تعداد دستگاه | مناسب چند تجهیز | معمولاً یک دستگاه برای هر آداپتور |
| مدیریت Power | وابسته به امکانات Switch | ساده و مستقل |
| کابل‌کشی | تغذیه متمرکز از Rack | تزریق Power در مسیر |
| کاربرد | چند AP یا چند تجهیز PoE | افزودن PoE به شبکه موجود |
اگر فقط یک Access Point دارید و Switch فعلی PoE نیست، آداپتور PoE یوبیکیوتی می‌تواند یکی از گزینه‌ها باشد؛ اما مدل آداپتور باید از نظر ولتاژ، Standard و توان خروجی با دستگاه مقصد سازگار باشد.
در سوئیچ PoE فقط توان هر پورت را بررسی نکنید؛ مجموع PoE Budget سوئیچ نیز باید برای تمام دستگاه‌های متصل کافی باشد.
تفاوت Active PoE و Passive PoE
یکی از خطاهای مهم در انتخاب منبع تغذیه این است که هر تجهیز با عنوان PoE را با هر اکسس پوینتی سازگار فرض کنیم.
Active PoE
در استانداردهای IEEE، PSE پیش از برق‌رسانی دستگاه سازگار را تشخیص می‌دهد و سپس مطابق استاندارد توان را ارائه می‌کند.
Passive PoE
در Passive PoE ممکن است ولتاژ بدون Detection استاندارد روی زوج‌های مشخص اعمال شود. در نتیجه Voltage، Polarity و Pinout باید دقیقاً با دستگاه مقصد هماهنگ باشند.
عبارت PoE به‌تنهایی سازگاری را تضمین نمی‌کند
پیش از اتصال، روش برق‌رسانی، Voltage و توان خروجی را بررسی کنید. Passive PoE ناسازگار می‌تواند به تجهیزات آسیب بزند.
آیا PoE روی سرعت شبکه تأثیر می‌گذارد؟
PoE وظیفه تأمین Power را بر عهده دارد و به‌خودی‌خود Speed شبکه را تعیین نمی‌کند. اما تجهیزی که Power را عبور می‌دهد ممکن است محدودیت Ethernet مستقلی داشته باشد.
اگر Access Point پورت 2.5GbE داشته باشد اما Injector فقط 1GbE را عبور دهد، Wired Uplink می‌تواند به ۱Gbps محدود شود؛ حتی اگر توان الکتریکی کاملاً کافی باشد.
دو مشخصه را جداگانه بررسی کنید
توان خروجی PoE و حداکثر Data Rate قابل عبور از سوئیچ یا Injector، دو مشخصه مستقل هستند.
چه زمانی آداپتور PoE+ با 2.5GbE لازم است؟
بعضی اکسس پوینت‌های جدید پورت سریع‌تر از 1GbE دارند. برای استفاده از این ظرفیت، تمام مسیر شامل Switch، Injector، Cable و پورت AP باید از سرعت موردنظر پشتیبانی کند.
برای سناریویی که AP به PoE+ و اتصال 2.5GbE نیاز دارد، آداپتور PoE+ 2.5Gb با توان ۳۰ وات می‌تواند در صورت سازگاری مشخصات دستگاه مقصد بررسی شود.
وجود پورت 2.5GbE روی Adapter به‌تنهایی Speed شبکه را افزایش نمی‌دهد؛ Switch، کابل و خود Access Point نیز باید همین سرعت را پشتیبانی کنند.
آداپتور PoE++ با سرعت 10GbE برای چه تجهیزاتی مناسب است؟
در بعضی شبکه‌های پرظرفیت، دستگاه هم به Power بالاتر و هم به پورت 10GbE نیاز دارد. در چنین شرایطی، Injector باید هر دو نیاز را پوشش دهد.
برای تجهیزی که با 802.3bt Type 3 سازگار است و 10GbE نیز نیاز دارد، آداپتور PoE++ 10G با توان ۶۰ وات می‌تواند یکی از گزینه‌های قابل بررسی باشد.
اگر دستگاه به 802.3bt Type 4 یا توان بالاتر نیاز داشته باشد، منبع ۶۰ واتی ممکن است کافی نباشد. علاوه بر آن، سایر اجزای مسیر باید 10GbE را پشتیبانی کنند.
توان PoE موردنیاز اکسس پوینت را چگونه انتخاب کنیم؟
ابتدا Maximum Power Consumption و روش برق‌رسانی مجاز را از Datasheet اکسس پوینت بررسی کنید. سپس مطمئن شوید توان تضمین‌شده در سمت PD برای دستگاه کافی است.
مثال: اکسس پوینت با مصرف حداکثر ۲۲ وات
اگر سازنده 802.3at را به‌عنوان روش تغذیه معرفی کرده باشد، PoE+ می‌تواند گزینه مناسبی باشد؛ چون در شرایط استاندارد تا ۲۵٫۵ وات در سمت PD تضمین می‌کند.
اگر دستگاه ۳۵ وات نیاز داشته باشد، 802.3at معمولی کافی نیست و باید روش تغذیه مورد تأیید سازنده بررسی شود.
PoE Budget سوئیچ را چگونه محاسبه کنیم؟
اگر چند Access Point به یک Switch PoE متصل می‌شوند، فقط توان هر پورت مهم نیست؛ مجموع توان قابل ارائه Switch نیز باید کافی باشد.
۱۲۰ وات
این عدد فقط مجموع Maximum Consumption دستگاه‌هاست. محدودیت هر Port، نحوه Power Allocation، بودجه کل Switch و حاشیه طراحی نیز باید بررسی شوند.
تعداد پورت کافی به معنی PoE Budget کافی نیست
ممکن است یک سوئیچ ۸ پورت داشته باشد اما نتواند هشت اکسس پوینت پرمصرف را هم‌زمان با توان موردنیاز روشن کند.
حداکثر طول کابل PoE چقدر است؟
در بسیاری از شبکه‌های Ethernet مبتنی بر Twisted Pair، طول استاندارد Channel تا ۱۰۰ متر است. PoE نیز باید در چارچوب محدودیت‌های Ethernet و مشخصات کابل طراحی شود.
با افزایش طول، Voltage Drop و Loss الکتریکی اهمیت بیشتری پیدا می‌کنند. در Powerهای بالاتر، مقاومت هادی، دمای محیط و تجمع چند کابل در کنار یکدیگر نیز مهم هستند.
روشن شدن دستگاه در فاصله زیاد، اثبات استاندارد بودن لینک نیست
Data و Power باید هر دو در محدوده مورد تأیید استاندارد، Cable و تجهیزات کار کنند.
چرا اکسس پوینت با PoE روشن نمی‌شود؟
روشن نشدن دستگاه الزاماً به معنی خرابی Access Point نیست. منبع نامناسب، PoE ناسازگار، Cable معیوب یا کمبود PoE Budget نیز می‌توانند علت باشند.
| نشانه | علت احتمالی | اقدام پیشنهادی |
|---|---|---|
| دستگاه روشن نمی‌شود | PoE ناسازگار یا توان ناکافی | بررسی Standard و Power |
| دستگاه Restart می‌شود | Voltage Drop، کابل یا منبع معیوب | تست Cable و منبع سازگار |
| بعضی قابلیت‌ها غیرفعال‌اند | Power Limitation در مدل‌های دارای این رفتار | بررسی Documentation دستگاه |
| لینک فقط 1GbE است | محدودیت Port یا Injector | بررسی Data Rate تمام مسیر |
| چند AP هم‌زمان قطع می‌شوند | PoE Budget ناکافی یا مشکل Switch | بررسی Power Budget و Log سوئیچ |
در Passive PoE قبل از آزمون مجدد حتماً Voltage و Polarity را بررسی کنید. اتصال مکرر منابع ناسازگار برای آزمون‌وخطا روش ایمنی نیست.
اشتباهات رایج هنگام انتخاب PoE برای اکسس پوینت
۱. یکسان دانستن توان PSE و PD:
خروجی ۳۰ وات منبع به معنی تضمین دریافت ۳۰ وات در سمت دستگاه نیست.
۲. انتخاب فقط براساس Watt:
Standard، Voltage و روش برق‌رسانی نیز باید سازگار باشند.
۳. نادیده گرفتن Speed پورت:
Injector یک گیگابیتی می‌تواند برای AP دارای 2.5GbE یا 10GbE گلوگاه ایجاد کند.
۴. فراموش کردن PoE Budget:
ممکن است توان هر Port کافی باشد ولی مجموع توان Switch پاسخ‌گو نباشد.
۵. استفاده از Cable نامناسب:
هادی ضعیف، Connector نامناسب و طول غیراستاندارد می‌توانند Voltage Drop و ناپایداری ایجاد کنند.
۶. اشتباه گرفتن Passive با PoE استاندارد:
Passive PoE باید دقیقاً مطابق مشخصات دستگاه استفاده شود.
چک‌لیست انتخاب PoE مناسب برای اکسس پوینت
۱. مدل دقیق Access Point و Datasheet آن را مشخص کنید.
۲. روش تغذیه مجاز؛ 802.3af، 802.3at، 802.3bt یا Passive PoE را بررسی کنید.
۳. Maximum Power Consumption دستگاه را پیدا کنید.
۴. توان قابل تأمین منبع را با نیاز PD تطبیق دهید.
۵. Speed پورت Ethernet اکسس پوینت را مشخص کنید.
۶. Data Rate قابل عبور از Switch یا Injector را بررسی کنید.
۷. برای چند AP، PoE Budget کل Switch را محاسبه کنید.
۸. نوع Cable، طول مسیر و Connectorها را کنترل کنید.
۹. در Passive PoE، Voltage و Polarity را دقیقاً تطبیق دهید.
۱۰. پس از نصب، Power، Link Speed و پایداری AP را تست کنید.
برای اکسس پوینت PoE بهتر است، PoE+ یا PoE++؟
PoE راهکاری برای انتقال Power و Data از طریق یک کابل Ethernet است و استانداردهای مختلف آن ظرفیت توان متفاوتی ارائه می‌کنند.
PoE معمولی برای تجهیزات کم‌مصرف، PoE+ برای بسیاری از Access Pointهای با مصرف متوسط و PoE++ برای تجهیزات پرمصرف‌تر کاربرد دارد؛ اما انتخاب نهایی نباید فقط براساس نسل Wi-Fi یا تعداد علامت‌های + انجام شود.
ابتدا Standard برق، Maximum Power Consumption و Ethernet Speed اکسس پوینت را مشخص کنید و سپس Switch یا Injector سازگاری انتخاب کنید که هر سه نیاز را پوشش دهد.
اوژان | همراه شبکه شما
سؤالات متداول درباره PoE اکسس پوینت
PoE در اکسس پوینت چیست؟
PoE فناوری انتقال برق و داده از طریق یک کابل Ethernet است و امکان نصب اکسس پوینت بدون پریز برق مجزا در کنار دستگاه را فراهم می‌کند.
تفاوت PoE و PoE+ چیست؟
802.3af در سمت PSE تا ۱۵٫۴ وات و 802.3at تا ۳۰ وات ارائه می‌کند. توان تضمین‌شده سمت PD کمتر از این مقادیر است.
PoE++ چند وات توان دارد؟
802.3bt Type 3 تا ۶۰ وات و Type 4 تا ۹۰ وات در سمت PSE را پوشش می‌دهد.
آیا اکسس پوینت PoE+ با PoE معمولی روشن می‌شود؟
به نیاز واقعی دستگاه بستگی دارد. اگر توان موردنیاز از ظرفیت 802.3af بیشتر باشد، عملکرد کامل تضمین نمی‌شود.
آیا PoE سرعت اینترنت را کم می‌کند؟
خود PoE تعیین‌کننده Speed نیست. اما اگر Switch یا Injector از سرعت پورت Access Point پشتیبانی نکند، می‌تواند Bottleneck ایجاد کند.
آیا PoE به اکسس پوینت آسیب می‌زند؟
در اتصال استاندارد و سازگار، برق‌رسانی طبق سازوکار تعریف‌شده انجام می‌شود. خطر اصلی هنگام استفاده از منبع ناسازگار، مخصوصاً Passive PoE نامناسب، مطرح است.
حداکثر فاصله PoE چقدر است؟
در بسیاری از لینک‌های Ethernet مسی، طول Channel استاندارد تا ۱۰۰ متر است. کیفیت Cable و شرایط انتقال Power نیز باید رعایت شوند.
برای چند اکسس پوینت سوئیچ PoE بهتر است یا آداپتور؟
برای چند دستگاه، Switch PoE معمولاً مدیریت متمرکزتری دارد. برای یک یا تعداد محدودی دستگاه، Injector می‌تواند راهکار ساده‌تری باشد.
