کابل Drop دوکور یا چهارکور؛ کدام برای پروژه مناسب‌تر است؟
کابل Drop آخرین بخش مسیر فیبر نوری تا محل مشترک است و معمولاً نقطه توزیع یا دسترسی شبکه را به جعبه انتهایی، پریز فیبر یا ONT متصل می‌کند. این کابل‌ها با تعداد رشته‌های مختلف عرضه می‌شوند، اما در پروژه‌های FTTH مدل‌های دوکور و چهارکور کاربرد بیشتری دارند.
تفاوت کابل Drop دوکور و چهارکور فقط به دو رشته فیبر اضافه محدود نمی‌شود. تعداد کور بر ظرفیت رزرو، امکان توسعه، تعداد نقاط قابل اتصال، حجم عملیات فیوژن و هزینه اجرای مجدد مسیر اثر می‌گذارد؛ اما چهارکور بودن کابل به‌معنای دو برابر شدن سرعت اینترنت نیست.

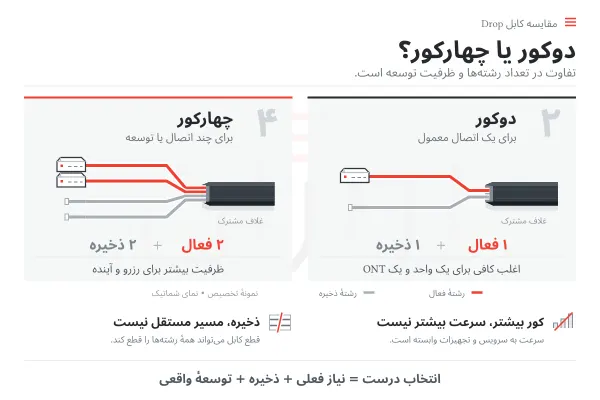

برای یک ONT معمولاً دوکور کافی است؛ برای توسعه و رزرو بیشتر، چهارکور منطقی‌تر است
برای اتصال یک واحد به یک ONT، کابل Drop دوکور معمولاً کافی است و می‌توان یک رشته را فعال و رشته دوم را ذخیره در نظر گرفت. کابل چهارکور زمانی منطقی‌تر است که بیش از یک نقطه اتصال، توسعه آتی یا ظرفیت رزرو بیشتری نیاز باشد.
کابل Drop در شبکه فیبر نوری چیست؟
شبکه توزیع نوری معمولاً از بخش‌های تغذیه، توزیع و Drop تشکیل می‌شود. کابل Drop در انتهای این زنجیره قرار دارد و اتصال میان نقطه دسترسی شبکه و تجهیزات سمت مشترک را برقرار می‌کند. در یک شبکه FTTH، این مسیر ممکن است از باکس توزیع یا اسپلیتر آغاز شود و در ONT داخل ساختمان پایان یابد.
کابل Drop می‌تواند برای نصب داخل ساختمان، عبور از داکت، نصب هوایی یا شرایط بیرونی طراحی شده باشد. بنابراین تعداد کور فقط یکی از معیارهای انتخاب است. نوع روکش، ساختار مهارکننده، استاندارد فیبر، شعاع خمش مجاز و شرایط نصب نیز باید جداگانه بررسی شوند.
برای مشاهده مدل‌های موجود و مقایسه ساختارهای مختلف می‌توانید صفحه انواع کابل فیبر نوری و کابل Drop را بررسی کنید. انتخاب محصول باید براساس دیتاشیت همان مدل انجام شود.
منظور از کور در کابل Drop چیست؟
هر کور یک رشته مستقل فیبر نوری است که می‌تواند سیگنال نوری را منتقل کند. کابل دوکور دارای دو رشته و کابل چهارکور دارای چهار رشته فیبر است. کور نباید با لایه مهارکننده، عضو مقاوم‌کننده یا تعداد سیم‌های تقویتی کابل اشتباه گرفته شود.
برای مثال، عبارت «سه مهار» در نام بعضی کابل‌های Drop به اجزای مکانیکی و مقاوم‌کننده ساختار کابل اشاره دارد، نه تعداد رشته‌های فیبر. این اجزا وظیفه تحمل نیروی کشش و محافظت مکانیکی را بر عهده دارند.
نکته مهم
تعداد کور بیشتر به‌تنهایی سرعت اینترنت را افزایش نمی‌دهد. سرعت به فناوری PON، تجهیزات OLT و ONT، پلن سرویس، کیفیت لینک و بودجه افت نوری وابسته است.
کابل Drop دوکور چگونه استفاده می‌شود؟
در بسیاری از اتصال‌های FTTH، تنها یک رشته فیبر برای ارتباط با یک ONT کافی است. ارسال و دریافت اطلاعات می‌تواند با طول موج‌های متفاوت روی همان رشته انجام شود. به همین دلیل در یک کابل دوکور، معمولاً یک رشته برای سرویس فعال و رشته دیگر به‌عنوان ذخیره در نظر گرفته می‌شود.
رشته ذخیره می‌تواند در صورت آسیب‌دیدن رشته فعال، بروز مشکل در فیوژن یا نیاز به تغییر آرایش شبکه مفید باشد.
مزایای کابل دوکور
✓ امکان یک رشته فعال و یک رشته ذخیره
✓ مدیریت و شناسایی ساده‌تر رشته‌ها
✓ فیوژن و سربندی کمتر
✓ هزینه اولیه کمتر در مدل‌های مشابه
محدودیت‌های کابل دوکور
× انعطاف کمتر برای چند اتصال مستقل
× محدود شدن گزینه‌ها پس از مصرف هر دو رشته
× احتمال کابل‌کشی مجدد در توسعه پیش‌بینی‌نشده
کابل Drop چهارکور چه کاربردی دارد؟
کابل چهارکور چهار رشته مستقل را در یک غلاف در اختیار طراح شبکه قرار می‌دهد. این ظرفیت می‌تواند برای دو یا چند اتصال، رشته‌های ذخیره، توسعه واحدهای جدید یا تفکیک سرویس‌ها استفاده شود.
برای نمونه، در یک ساختمان کوچک می‌توان دو رشته را به دو ONT اختصاص داد و دو رشته دیگر را ذخیره نگه داشت. در پروژه‌ای دیگر ممکن است فقط یک رشته فعال باشد و سه رشته برای توسعه آینده باقی بماند.
مزایای کابل چهارکور
✓ رشته ذخیره بیشتر
✓ مناسب‌تر برای ساختمان چندواحدی کوچک
✓ کاهش احتمال کابل‌کشی مجدد
✓ انعطاف بیشتر در تخصیص رشته‌ها
محدودیت‌های کابل چهارکور
× فیوژن بیشتر در صورت فعال‌سازی همه رشته‌ها
× نیاز به لیبل‌گذاری دقیق‌تر
× نیاز به فضای بیشتر در کاست یا باکس
× امکان باقی‌ماندن ظرفیت بلااستفاده
جدول مقایسه کابل Drop دوکور و چهارکور
| معیار | کابل دوکور | کابل چهارکور |
|---|---|---|
| تعداد رشته فیبر | ۲ رشته | ۴ رشته |
| تخصیص رایج | یک فعال + یک ذخیره | چند فعال، ذخیره یا ترکیبی |
| کاربرد معمول | یک واحد یا یک ONT | چند نقطه، چند واحد یا توسعه آینده |
| ظرفیت توسعه | محدود | بیشتر |
| فیوژن و سربندی | کمتر | در صورت استفاده همه رشته‌ها بیشتر |
| ظرفیت جعبه | کمتر | بیشتر |
| هزینه اولیه | معمولاً کمتر | معمولاً بیشتر |
| ریسک کابل‌کشی مجدد | در توسعه بیشتر | با پیش‌بینی درست کمتر |
ابعاد خارجی، وزن و انعطاف کابل باید در دیتاشیت محصول بررسی شوند. نمی‌توان فرض کرد هر کابل چهارکور الزاماً ضخیم‌تر یا سنگین‌تر از هر مدل دوکور است.
آیا کابل چهارکور سرعت بیشتری دارد؟
خیر. اگر یک سرویس FTTH تنها از یک رشته فیبر استفاده کند، جایگزین‌کردن کابل دوکور با چهارکور سرعت همان لینک را افزایش نمی‌دهد. رشته‌های اضافه فقط ظرفیت فیزیکی بیشتری برای اتصال‌های مستقل، رزرو یا توسعه فراهم می‌کنند.
برداشت نادرست
«چهارکور دو برابر دوکور سرعت دارد» درست نیست. هر کور یک مسیر نوری مستقل است و اضافه‌شدن تعداد مسیرها لزوماً ظرفیت یک ارتباط منفرد را افزایش نمی‌دهد.
نمونه تخصیص رشته‌های فعال و ذخیره
| سناریو | تخصیص پیشنهادی | انتخاب محتمل |
|---|---|---|
| یک خانه و یک ONT | یک فعال + یک ذخیره | دوکور |
| دو واحد با دو ONT | دو فعال + دو ذخیره | چهارکور |
| یک نقطه فعلی با توسعه قطعی | یک فعال + سه قابل تخصیص | چهارکور |
| مسیر کوتاه و قابل دسترسی | ظرفیت فعال + یک ذخیره | اغلب دوکور |
| مسیر دفنی یا اجرای مجدد دشوار | فعال + رزرو توسعه | اغلب چهارکور |
| نیاز به افزونگی واقعی مسیر | دو مسیر فیزیکی مستقل | افزایش کور کافی نیست |
آیا رشته ذخیره افزونگی کامل ایجاد می‌کند؟
وجود رشته ذخیره امکان بازیابی سریع‌تر لینک را افزایش می‌دهد، اما به‌تنهایی افزونگی کامل ایجاد نمی‌کند. اگر تمام رشته‌ها داخل یک غلاف و در یک مسیر نصب شده باشند، بریدگی کابل یا آسیب شدید می‌تواند همه کورها را هم‌زمان از دسترس خارج کند.
افزونگی واقعی مسیر متفاوت است
افزونگی واقعی معمولاً به مسیرهای فیزیکی مستقل، کابل‌های جداگانه، پورت‌های مناسب و طراحی Failover نیاز دارد.
انتخاب تعداد کور بر اساس هزینه واقعی پروژه
مقایسه هزینه نباید فقط بر اساس قیمت هر متر کابل انجام شود. در مسیرهای طولانی، دفنی، هوایی دشوار یا مسیرهایی که از بخش‌های تکمیل‌شده ساختمان عبور می‌کنند، هزینه نیروی اجرا، دسترسی، داکت‌کشی و تخریب احتمالی می‌تواند از اختلاف قیمت دو کابل بیشتر باشد.
فرمول ساده انتخاب
تعداد کور موردنیاز = رشته‌های فعال فعلی + ذخیره تعمیراتی + ظرفیت توسعه‌ای که واقعاً در طرح پروژه پیش‌بینی شده است.
کابل دوکور یا چهارکور برای چه پروژه‌ای مناسب است؟
کابل Drop دوکور را انتخاب کنید اگر:
• یک فعال و یک ذخیره کافی است
• مسیر در آینده به‌راحتی قابل دسترسی است
• توسعه مشخصی پیش‌بینی نشده
• کنترل هزینه اولیه مهم است
کابل Drop چهارکور را انتخاب کنید اگر:
• توسعه آینده محتمل است
• کابل‌کشی مجدد سخت یا پرهزینه است
• به بیش از یک رشته ذخیره نیاز دارید
• تخصیص مشخصی برای کورهای اضافه وجود دارد
معیارهایی که مستقل از تعداد کور هستند
نوع فیبر و خمش
کلاس دقیق فیبر باید از دیتاشیت بررسی شود؛ تعداد کور استاندارد فیبر را مشخص نمی‌کند.
محیط نصب
روکش و ساختار باید با محیط داخلی، بیرونی، هوایی، کانالی یا دفنی سازگار باشد.
ظرفیت جعبه و کاست
باکس، کاست، پیگتیل و آداپتور باید پاسخ‌گوی تعداد رشته‌های فعال و ذخیره باشند.
ساختار مکانیکی
اعضای مقاوم‌کننده، تحمل کشش و شعاع خمش باید مستقل از تعداد کور بررسی شوند.
برای شناخت تفاوت ساختار محیط نصب می‌توانید راهنمای مقایسه کابل فیبر نوری Indoor و Outdoor را مطالعه کنید.
تفاوت کابل Drop با کابل‌های ۱۲ و ۲۴ کور
کابل Drop دوکور یا چهارکور عموماً برای بخش انتهایی شبکه و اتصال تعداد محدودی نقطه استفاده می‌شود. کابل‌های ۱۲ و ۲۴ کور بیشتر در مسیرهایی مطرح هستند که باید چندین اتصال یا بخش توزیع را تجمیع کنند.
جزئیات این سطح در مقاله مقایسه کابل فیبر نوری ۱۲ کور و ۲۴ کور بررسی شده است.
چک‌لیست انتخاب کابل Drop
اشتباهات رایج در انتخاب کابل دوکور و چهارکور
تعداد رشته بیشتر سرعت یک لینک منفرد را افزایش نمی‌دهد.
انتخاب حداقل ظرفیت در مسیر دشوار می‌تواند هزینه آینده را افزایش دهد.
همه رشته‌های یک غلاف همچنان یک مسیر فیزیکی مشترک دارند.
اجزای مقاوم‌کننده رشته انتقال‌دهنده نیستند.
روکش، استاندارد فیبر و محیط نصب نیز مهم‌اند.
تخصیص نامشخص، عیب‌یابی و توسعه را دشوار می‌کند.
تجهیزات انتهایی باید فضای کافی برای مدیریت رشته‌ها داشته باشند.
دوکور برای نیاز ساده؛ چهارکور برای توسعه و رزرو بیشتر
کابل Drop دوکور برای یک اتصال معمول FTTH انتخابی ساده و اقتصادی است، به‌خصوص زمانی که یک رشته فعال و یک رشته ذخیره نیاز پروژه را تأمین می‌کند.
کابل چهارکور ظرفیت بیشتری برای چند نقطه، توسعه آتی و رشته‌های ذخیره فراهم می‌کند؛ اما تعداد کور نباید جایگزین طراحی شبکه شود. اگر افزونگی واقعی لازم است، استفاده از چند رشته در یک کابل کافی نیست و مسیرهای فیزیکی مستقل نیز باید طراحی شوند.
پرسش‌های متداول
تفاوت اصلی کابل Drop دوکور و چهارکور چیست؟
کابل دوکور دو رشته و کابل چهارکور چهار رشته مستقل فیبر دارد. مدل چهارکور ظرفیت بیشتری برای اتصال‌های فعال، رشته ذخیره و توسعه آینده فراهم می‌کند.
آیا کابل چهارکور سرعت اینترنت بیشتری دارد؟
خیر. تعداد کور بیشتر به‌تنهایی سرعت یک لینک را افزایش نمی‌دهد. سرعت به فناوری شبکه، تجهیزات، کیفیت لینک و سرویس اپراتور وابسته است.
برای یک مودم یا ONT کابل دوکور کافی است؟
در بیشتر اتصال‌های معمول FTTH بله. معمولاً یک رشته برای سرویس فعال و رشته دوم به‌عنوان ذخیره در نظر گرفته می‌شود، اما طرح اپراتور باید بررسی شود.
کابل چهارکور برای چند مشترک مناسب است؟
تعداد مشترک فقط از روی تعداد کور مشخص نمی‌شود. نحوه طراحی ODN، اسپلیترها، تجهیزات و تعداد رشته‌های اختصاص‌یافته تعیین می‌کند چند اتصال فعال قابل ارائه است.
آیا رشته ذخیره از قطع کامل سرویس جلوگیری می‌کند؟
رشته ذخیره بازیابی لینک را ساده‌تر می‌کند، اما اگر کل کابل بریده شود همه رشته‌های داخل آن آسیب می‌بینند. افزونگی کامل به مسیر فیزیکی مستقل نیاز دارد.
آیا کابل چهارکور همیشه ضخیم‌تر از دوکور است؟
خیر. ابعاد کابل به طراحی غلاف، نوع فیبر و اجزای مقاوم‌کننده بستگی دارد. ضخامت و وزن باید در دیتاشیت دو محصول مشخص مقایسه شود.
سه مهار بودن کابل Drop چه ارتباطی با تعداد کور دارد؟
سه مهار به ساختار مقاوم‌کننده کابل اشاره دارد، درحالی‌که تعداد کور تعداد رشته‌های فیبر را نشان می‌دهد. این دو مشخصه مستقل هستند.
