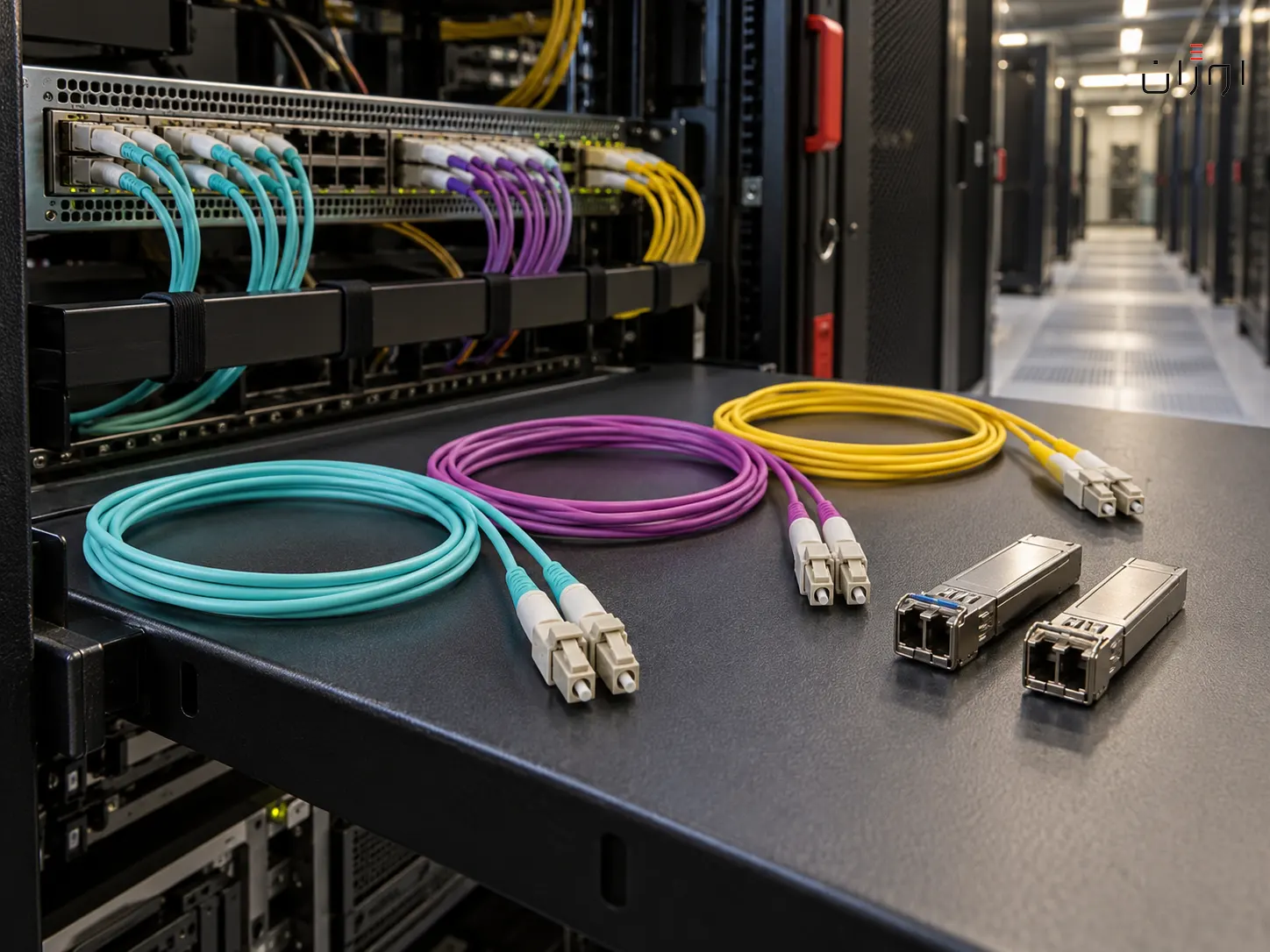

کابل فیبر نوری برای شبکه 10Gbps؛ OM3، OM4 یا Single Mode؟
برای اتصال دو سوئیچ با سرعت ۱۰ گیگابیت، ارتباط سرور با شبکه یا راه‌اندازی لینک فیبر نوری بین دو ساختمان، یکی از اولین سؤال‌ها این است که چه نوع فیبری باید انتخاب شود. آیا OM3 کافی است؟ OM4 ارزش انتخاب دارد؟ یا بهتر است از ابتدا سراغ Single Mode برویم؟
پاسخ به فاصله لینک، نوع ماژول SFP+، ساختار شبکه، بودجه افت نوری و برنامه توسعه آینده بستگی دارد. کابل فیبر به‌تنهایی «۱۰ گیگابیت» نیست؛ سرعت نهایی از ترکیب نوع فیبر، فناوری نوری، تجهیزات دو سمت و کیفیت مسیر شکل می‌گیرد.
برای لینک‌های کوتاه OM3 یا OM4؛ برای مسیرهای طولانی‌تر Single Mode
در کاربرد رایج 10GBASE-SR، OM3 تا حدود ۳۰۰ متر و OM4 تا حدود ۴۰۰ متر فاصله اسمی را پوشش می‌دهند. در لینک‌های طولانی‌تر، Single Mode با 10GBASE-LR می‌تواند تا حدود ۱۰ کیلومتر را پوشش دهد. انتخاب نهایی باید با دیتاشیت ماژول و Optical Budget همان مسیر تأیید شود.
آیا هر کابل فیبر نوری از سرعت 10Gbps پشتیبانی می‌کند؟
خیر؛ حداقل نمی‌توان بدون بررسی نوع فیبر، طول مسیر و ماژول نوری چنین نتیجه‌ای گرفت. سرعت شبکه فقط به وجود فیبر نوری وابسته نیست. نوع فیبر، طول مسیر، کیفیت اتصال‌ها و فناوری فرستنده و گیرنده تعیین می‌کنند لینک ۱۰ گیگابیت قابل راه‌اندازی هست یا خیر.
برای مثال، OM1 ممکن است در یک لینک بسیار کوتاه با 10GBASE-SR کار کند، اما برای چندصد متر مناسب نیست. OM3 و OM4 برای ارتباطات پرسرعت در فاصله‌های بیشتری طراحی شده‌اند.
نوع فیبر و ماژول باید با هم سازگار باشند
استفاده از ماژول 10GBASE-SR روی مسیر Single Mode معمولی، جایگزین استفاده از ماژول مناسب Single Mode مانند 10GBASE-LR نیست.
تفاوت Multimode و Single Mode برای شبکه ۱۰ گیگابیت
Multimode دارای هسته بزرگ‌تر است و چند مد انتشار نور را پشتیبانی می‌کند. Single Mode هسته کوچک‌تری دارد و برای ارتباطات طولانی‌تر گزینه رایج‌تری است. انتخاب بین این دو به فاصله و فناوری نوری بستگی دارد، نه اینکه یکی همیشه بهتر باشد.
Multimode OM3
انتخاب رایج برای 10GBASE-SR تا حدود ۳۰۰ متر با مسیر و تجهیزات سازگار.
Multimode OM4
پشتیبانی از 10GBASE-SR تا حدود ۴۰۰ متر و مناسب بسیاری از مسیرهای داخلی دیتاسنتر.
Single Mode
انتخاب رایج برای مسیرهای طولانی‌تر همراه با ماژول مناسب مانند 10GBASE-LR.
کابل OM3 برای شبکه 10Gbps تا چه فاصله‌ای مناسب است؟
OM3 یک فیبر Multimode با هسته ۵۰ میکرومتر است. در کاربرد استاندارد 10GBASE-SR با طول موج حدود ۸۵۰ نانومتر، حداکثر فاصله اسمی آن حدود ۳۰۰ متر است.
این عدد به معنی تضمین کارکرد هر مسیر OM3 تا ۳۰۰ متر نیست. کیفیت کانکتورها، پچ‌پنل، فیوژن، افت مسیر و مشخصات SFP+ باید با الزامات لینک هماهنگ باشند.
مثال کاربردی
اگر دو رک در یک ساختمان حدود ۸۰ متر از یکدیگر فاصله داشته باشند و دو سمت از 10GBASE-SR پشتیبانی کنند، OM3 می‌تواند گزینه مناسبی برای بررسی باشد.
کابل OM4 برای شبکه 10Gbps چه مزیتی دارد؟
OM4 نیز Multimode با هسته ۵۰ میکرومتر است، اما پهنای باند مدی مؤثر بیشتری نسبت به OM3 دارد. در 10GBASE-SR این موضوع باعث افزایش فاصله اسمی از ۳۰۰ متر به حدود ۴۰۰ متر می‌شود.
این تفاوت را نباید به معنی سرعت بیشتر OM4 در یک لینک سالم ۱۰ گیگابیت تفسیر کرد. اگر OM3 و OM4 هر دو در محدوده مجاز با 10GBASE-SR کار کنند، نرخ اسمی Ethernet در هر دو یکسان است.
OM4 الزاماً سرعت فایل را بیشتر از OM3 نمی‌کند
اگر لینک ۱۰ گیگابیت برقرار است اما سرعت فایل پایین‌تر است، باید سرور، Storage، پورت‌ها، CPU و سربار پروتکل نیز بررسی شوند.
Single Mode برای شبکه 10Gbps چه زمانی انتخاب بهتری است؟
برای ارتباط میان ساختمان‌ها، مسیرهای Campus و لینک‌هایی که از محدوده رایج Multimode طولانی‌تر هستند، Single Mode یکی از گزینه‌های اصلی است.
در کاربرد متداول 10GBASE-LR، ماژول حدود ۱۳۱۰ نانومتر روی Single Mode استاندارد می‌تواند تا حدود ۱۰ کیلومتر فاصله را در شرایط مشخص پوشش دهد.
برای مسیر جدید فقط نیاز امروز را نبینید
در لینک بین دو ساختمان بهتر است توسعه آینده، تعداد Core رزرو، شرایط نصب Outdoor و هزینه تعویض کابل در سال‌های بعد نیز بررسی شوند.

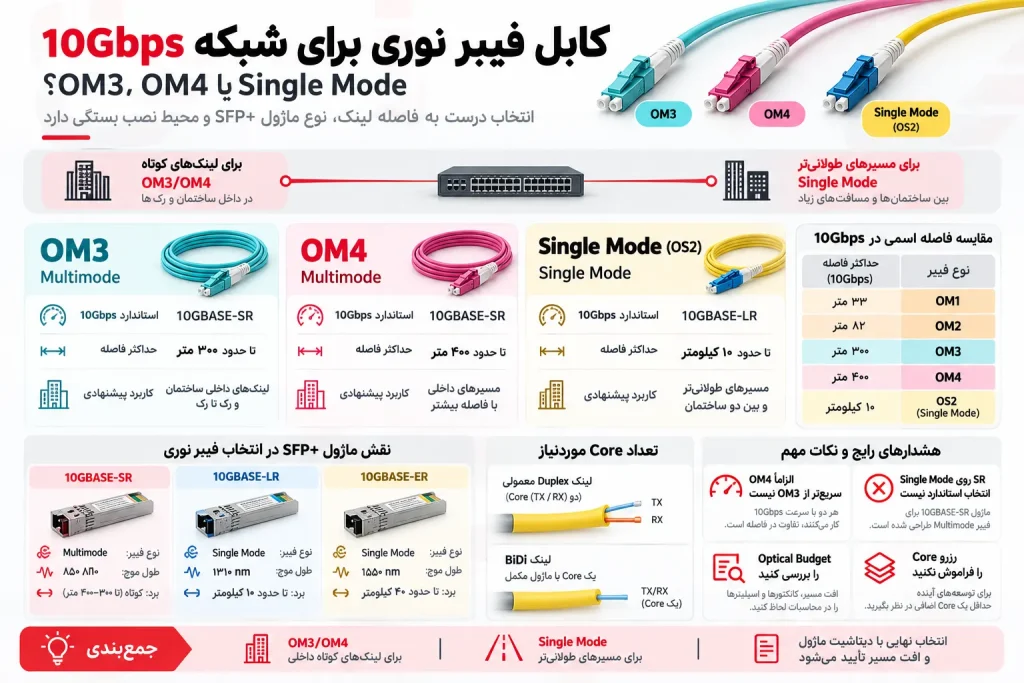

جدول مقایسه OM1، OM2، OM3، OM4 و OS2 برای 10Gbps
| نوع کابل | نوع فیبر | ماژول مرجع | فاصله اسمی | برداشت کاربردی |
|---|---|---|---|---|
| OM1 | Multimode | 10GBASE-SR | ۳۳ متر | محدود برای مسیرهای کوتاه موجود |
| OM2 | Multimode | 10GBASE-SR | ۸۲ متر | نیازمند بررسی دقیق طول مسیر |
| OM3 | Multimode | 10GBASE-SR | ۳۰۰ متر | مناسب بسیاری از لینک‌های داخلی |
| OM4 | Multimode | 10GBASE-SR | ۴۰۰ متر | فاصله بیشتر نسبت به OM3 |
| OM5 | Multimode | 10GBASE-SR | ۴۰۰ متر | برای SR معمولی مزیت فاصله نسبت به OM4 ندارد |
| OS2 | Single Mode | 10GBASE-LR | ۱۰ کیلومتر | مناسب مسیرهای طولانی‌تر |
ماژول SFP+ چه نقشی در انتخاب کابل 10Gbps دارد؟
SFP+ فرم‌فاکتور رایجی برای ارتباط ۱۰ گیگابیت در سوئیچ، روتر و سرور است. اما SFP+ بودن به‌تنهایی مشخص نمی‌کند باید از Multimode یا Single Mode استفاده شود.
| نوع ماژول | طول موج رایج | نوع فیبر | کاربرد |
|---|---|---|---|
| 10GBASE-SR | ۸۵۰ نانومتر | Multimode | ارتباط کوتاه‌برد |
| 10GBASE-LR | ۱۳۱۰ نانومتر | Single Mode | تا حدود ۱۰ کیلومتر |
| 10GBASE-ER | ۱۵۵۰ نانومتر | Single Mode | تا حدود ۴۰ کیلومتر در شرایط مناسب |
دو ماژول سمت لینک باید از نظر فناوری، طول موج، سرعت، نوع فیبر و شرایط نوری سازگار باشند و سازگاری آنها با تجهیزات میزبان نیز بررسی شود.
برای اتصال 10Gbps به چند رشته فیبر نیاز داریم؟
در بسیاری از لینک‌های متداول 10GBASE-SR و 10GBASE-LR، یک رشته برای TX و رشته دیگر برای RX استفاده می‌شود. بنابراین یک لینک Duplex معمولاً به دو Core نیاز دارد.
در مقابل، بعضی ماژول‌های 10G BiDi امکان ارسال و دریافت روی یک رشته Single Mode را با طول موج‌های متفاوت فراهم می‌کنند. در این حالت، دو ماژول مکمل باید در دو سمت استفاده شوند.
فقط Core فعال را حساب نکنید
در کابل‌کشی جدید بهتر است علاوه بر Coreهای فعال، تعدادی رشته رزرو برای توسعه یا تعمیر آینده نیز در نظر گرفته شود.
کانکتور LC یا SC؛ کدام برای لینک 10Gbps مناسب است؟
بسیاری از ماژول‌های SFP+ نوری از LC Duplex استفاده می‌کنند. بااین‌حال، سمت ODF یا کابل اصلی می‌تواند SC یا رابط دیگری داشته باشد و با Patch Cord مناسب به LC متصل شود.
مهم‌تر از نام کانکتور، هماهنگی نوع فیبر، نوع Polish، افت اتصال و تمیزی End Face است.
APC و UPC را بدون بررسی ترکیب نکنید
نوع Polish رابط دو سمت باید با مشخصات ماژول و مسیر هماهنگ باشد. اتصال ناسازگار می‌تواند افت و بازتاب نامناسب ایجاد کند.
Optical Power Budget چیست و چرا در شبکه ۱۰ گیگ مهم است؟
حتی اگر نوع فیبر و SFP+ درست انتخاب شده باشند، لینک ممکن است به دلیل افت بیش از حد مسیر برقرار نشود. Optical Power Budget مشخص می‌کند چه مقدار Loss قابل تحمل است تا توان دریافتی در محدوده مجاز Receiver باقی بماند.
افت کل مسیر از تضعیف خود فیبر، اتصال‌ها، فیوژن‌ها و سایر اجزای نوری تشکیل می‌شود.
مسیر Single Mode به طول ۲ کیلومتر
افت محاسبه‌شده مسیر ≈ ۱٫۹dB
این اعداد صرفاً برای آموزش محاسبه هستند. نتیجه واقعی باید با Tx Power، Receiver Sensitivity، Max Receive Power و Margin همان Transceiver مقایسه شود.
برای ارتباط دو ساختمان با سرعت 10Gbps چه کابلی انتخاب کنیم؟
در لینک بین دو ساختمان، فقط فاصله مهم نیست. نوع مسیر Outdoor، داکت زیرزمینی، شرایط رطوبت، تعداد Core، مسیر عبور و محافظت مکانیکی نیز باید بررسی شوند.
مثال: فاصله ۷۰۰ متر
این فاصله از محدوده رایج OM3 و OM4 با 10GBASE-SR بیشتر است؛ بنابراین Single Mode همراه با 10GBASE-LR می‌تواند گزینه منطقی‌تری برای بررسی باشد.
فقط Distance را نبینید
Outdoor بودن کابل، Water-Blocking، ساختار مکانیکی و هزینه اجرای مجدد نیز بخشی از تصمیم هستند.
کابل OM3 یا OM4 برای اتصال سوئیچ به سرور؟
در اتاق سرور یا دیتاسنتر، فاصله معمولاً کوتاه‌تر از مسیر بین ساختمان‌هاست. اگر سرور و سوئیچ هر دو دارای پورت SFP+ سازگار با 10GBASE-SR باشند، OM3 یا OM4 می‌توانند گزینه مناسبی باشند.
انتخاب OM4 به‌تنهایی سرعت لینک ۱۰ گیگابیت را افزایش نمی‌دهد. استاندارد کابل‌کشی موجود، طول مسیر، تجهیزات نوری و برنامه ارتقای آینده باید هم‌زمان بررسی شوند.
برای فاصله‌های بسیار کوتاه داخل رک، DAC و AOC نیز می‌توانند گزینه‌های مستقلی باشند و الزاماً نیاز به کابل فیبر پسیو با SFP+ جدا ندارند.
اشتباهات رایج در انتخاب کابل فیبر نوری 10Gbps
خرید کابل فقط براساس عبارت 10G
نوع فیبر و فناوری ماژول باید مشخص باشند.
SR روی Single Mode
10GBASE-SR معمولاً برای Multimode طراحی شده است.
تصور اینکه OM4 همیشه سریع‌تر است
در 10GBASE-SR تفاوت اصلی OM3 و OM4 فاصله است، نه نرخ اسمی لینک.
نادیده گرفتن افت اتصال و فیوژن
Connector و Splice بخشی از Optical Budget هستند.
ماژول Long Range بدون بررسی Rx
در بعضی مسیرهای کوتاه ممکن است توان دریافتی بیش از حد مجاز باشد.
نداشتن Core رزرو
انتخاب دقیقاً به تعداد Core فعال، انعطاف توسعه و تعمیر را کاهش می‌دهد.
چک‌لیست انتخاب کابل فیبر نوری برای شبکه ۱۰ گیگابیت
انتخاب کابل باید بعد از مشخص شدن مسیر انجام شود
برای بررسی مدل‌ها و ساختارهای مختلف می‌توانید دسته کابل فیبر نوری اوژان را بررسی کنید. نوع کابل باید با فاصله، Transceiver، محیط نصب و برنامه توسعه شبکه هماهنگ باشد.
برای 10Gbps کدام فیبر مناسب‌تر است؟
برای بسیاری از لینک‌های کوتاه داخل ساختمان، OM3 و OM4 همراه با 10GBASE-SR گزینه‌های رایجی هستند. OM3 تا حدود ۳۰۰ متر و OM4 تا حدود ۴۰۰ متر فاصله اسمی را پشتیبانی می‌کنند.
برای مسیرهای طولانی‌تر، Single Mode همراه با 10GBASE-LR انتخاب رایج‌تری است. در این حالت Optical Budget، نوع کانکتور، کیفیت نصب و سازگاری تجهیزات اهمیت زیادی دارند.
بنابراین پاسخ «OM3، OM4 یا Single Mode؟» یک جواب ثابت ندارد. انتخاب درست از فاصله، فناوری نوری، محیط نصب و توسعه آینده شروع می‌شود.
اوژان | همراه شبکه شما
سؤالات متداول درباره کابل فیبر نوری 10Gbps
برای شبکه 10Gbps کابل OM3 بهتر است یا OM4؟
هر دو با 10GBASE-SR سازگارند. OM3 تا حدود ۳۰۰ متر و OM4 تا حدود ۴۰۰ متر فاصله اسمی را پشتیبانی می‌کنند. انتخاب به طول لینک و برنامه توسعه بستگی دارد.
آیا کابل Single Mode سرعت ۱۰ گیگابیت را پشتیبانی می‌کند؟
بله. با ماژول مناسب مانند 10GBASE-LR، لینک 10Gbps روی Single Mode تا حدود ۱۰ کیلومتر در شرایط مشخص قابل پیاده‌سازی است.
آیا OM2 برای شبکه 10Gbps مناسب است؟
در 10GBASE-SR، OM2 با مشخصات رایج تا حدود ۸۲ متر پشتیبانی می‌شود. طول و کیفیت مسیر باید بررسی شوند.
آیا OM4 سرعت بیشتری از OM3 دارد؟
در لینک استاندارد 10GBASE-SR، هر دو نرخ اسمی ۱۰ گیگابیت دارند. تفاوت اصلی در حداکثر فاصله پشتیبانی‌شده است.
برای 10Gbps چند رشته فیبر لازم است؟
در ارتباط Duplex معمولی معمولاً دو رشته لازم است. بعضی ماژول‌های BiDi سازگار می‌توانند ارتباط را روی یک رشته Single Mode برقرار کنند.
آیا می‌توان از SFP+ SR روی کابل Single Mode استفاده کرد؟
برای کاربرد استاندارد معمول، خیر. SR برای Multimode طراحی شده و Single Mode به ماژول مناسب مانند LR یا فناوری سازگار دیگر نیاز دارد.
برای ارتباط ۱۰ گیگابیت بین دو ساختمان چه فیبری مناسب است؟
برای مسیرهای طولانی‌تر، Single Mode با Transceiver مناسب گزینه رایجی است. فاصله، محیط نصب، Optical Budget و توسعه آینده باید بررسی شوند.
چرا لینک فیبر 10Gbps سرعت انتقال فایل کمتری نشان می‌دهد؟
۱۰ گیگابیت نرخ اسمی لینک است. سرعت فایل می‌تواند تحت تأثیر Storage، CPU، سربار شبکه، پروتکل و تجهیزات دو سمت قرار بگیرد.
