آنتن رادیو وایرلس؛ Gain، Beamwidth و تفاوت آنتن داخلی با خارجی
در طراحی یک لینک وایرلس، معمولاً توجه زیادی به توان رادیو، فرکانس و فاصله دو نقطه می‌شود؛ اما آنتن هم یکی از عوامل تعیین‌کننده کیفیت ارتباط است. دو رادیو با مشخصات مشابه می‌توانند به دلیل تفاوت آنتن، الگوی پوشش و نحوه نصب، عملکرد کاملاً متفاوتی داشته باشند.

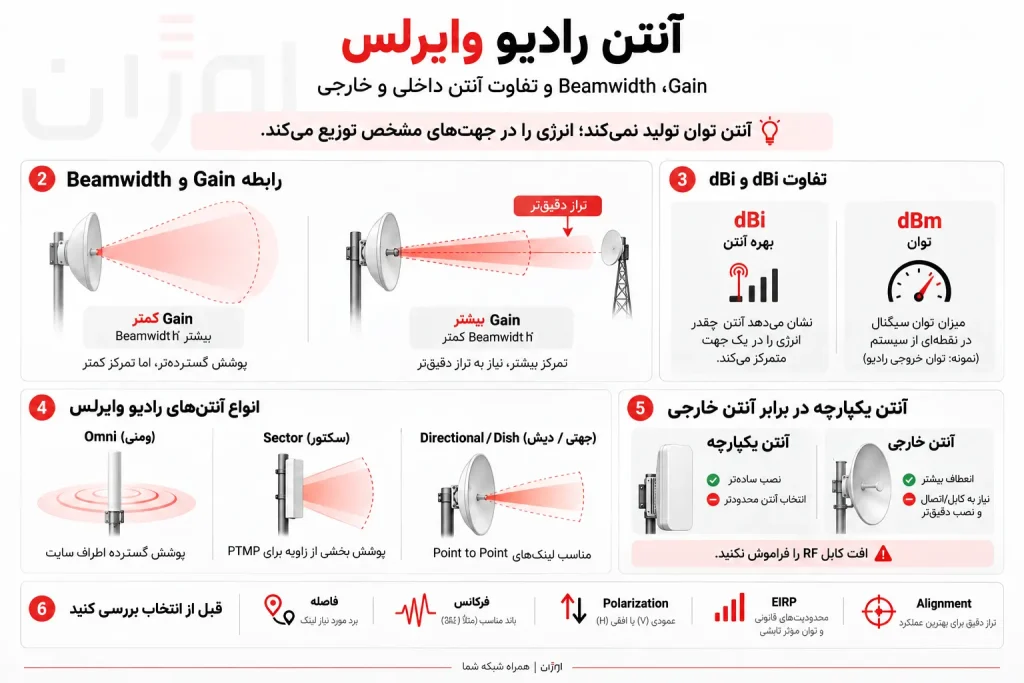

دو مشخصه مهم آنتن، Gain و Beamwidth هستند. Gain میزان تمرکز انرژی در جهت مشخص و Beamwidth پهنای زاویه‌ای بخش اصلی الگوی انتشار را توصیف می‌کند. این دو ویژگی باید همراه با فرکانس، Polarization و نحوه تراز بررسی شوند.
آنتن توان جدید تولید نمی‌کند؛ انرژی را در جهت‌های مشخص توزیع می‌کند
Gain نشان می‌دهد آنتن انرژی را تا چه اندازه در جهت خاص متمرکز می‌کند و Beamwidth مشخص می‌کند این تمرکز در چه زاویه‌ای انجام می‌شود. Gain بیشتر همیشه به معنی انتخاب بهتر نیست؛ چون معمولاً با پرتو باریک‌تر و نیاز بیشتر به تراز دقیق همراه می‌شود.
آنتن رادیو وایرلس چه وظیفه‌ای دارد؟
آنتن سیگنال الکتریکی RF را به موج الکترومغناطیسی و برعکس تبدیل می‌کند. Gain و Radiation Pattern مشخص می‌کنند انرژی ارسال و حساسیت دریافت در جهت‌های مختلف چگونه توزیع شود.
آنتن خودش توان تولید نمی‌کند
وظیفه آنتن تغییر توزیع فضایی انرژی است. به همین دلیل ممکن است سیگنال در یک جهت قوی‌تر و در جهت دیگری ضعیف‌تر شود.
Gain آنتن چیست و dBi چه معنایی دارد؟
Gain یا بهره آنتن معیاری برای مقایسه توان تابشی در یک جهت نسبت به یک آنتن مرجع است. وقتی بهره با dBi بیان می‌شود، مرجع یک آنتن ایزوتروپیک فرضی است که انرژی را به‌صورت یکنواخت در همه جهت‌ها منتشر می‌کند.
برای مثال، آنتن ۲۴dBi انرژی را در جهت بیشینه بهره بسیار متمرکزتر از مرجع ایزوتروپیک توزیع می‌کند. این موضوع به معنی افزایش توان تولیدشده توسط رادیو نیست.
بهره آنتن
بیان‌کننده Gain نسبت به مرجع ایزوتروپیک.
توان
واحد توان نسبت به یک میلی‌وات؛ نباید با dBi اشتباه گرفته شود.
Beamwidth آنتن چیست؟
Beamwidth یا پهنای پرتو، زاویه‌ای است که بخش مشخصی از الگوی تابش آنتن را پوشش می‌دهد. در بسیاری از دیتاشیت‌ها منظور از Beamwidth همان Half-Power Beamwidth یا محدوده‌ای است که سطح تابش حدود ۳dB از بیشینه پایین‌تر است.
بعضی سازندگان Beamwidth را با معیار ۶dB یا روش دیگری اعلام می‌کنند. بنابراین برای مقایسه دو آنتن باید علاوه بر عدد زاویه، معیار اندازه‌گیری نیز بررسی شود.
Horizontal Beamwidth
زاویه پوشش اصلی آنتن در صفحه افقی.
Vertical Beamwidth
زاویه انتشار اصلی در صفحه عمودی؛ مهم برای ارتفاع نصب و Downtilt.
رابطه Gain و Beamwidth؛ چرا بهره بیشتر معمولاً پرتو باریک‌تری دارد؟
برای افزایش بهره در یک جهت، معمولاً انرژی در محدوده زاویه‌ای کوچک‌تری متمرکز می‌شود. به همین دلیل در بسیاری از آنتن‌ها، Gain بالاتر با Beamwidth باریک‌تر همراه است؛ اما نمی‌توان Beamwidth دقیق را فقط از روی Gain محاسبه کرد.
Wide Beam
زاویه پوشش بیشتر؛ مناسب برخی سناریوهای چندکاربره و نواحی وسیع.
Narrow Beam
تمرکز بیشتر در جهت مشخص؛ مناسب بسیاری از لینک‌های Point to Point.
Alignment
با باریک‌تر شدن Beam، خطای جهت‌گیری اثر بیشتری روی RSSI و کیفیت لینک دارد.
انواع الگوی آنتن؛ Omni، Sector و Directional
انتخاب نوع آنتن باید براساس نحوه پراکندگی مقصدها انجام شود. یک لینک بین دو ساختمان نیاز متفاوتی از یک سایت مرکزی با چند مشترک دارد.
| نوع آنتن | رفتار پوشش | کاربرد رایج | محدودیت مهم |
|---|---|---|---|
| Omni | گسترده در افق | پوشش اطراف سایت | دریافت تداخل از جهت‌های بیشتر و محدودیت پوشش عمودی |
| Sector | پوشش یک بخش زاویه‌ای | Point to Multipoint | نیاز به انتخاب زاویه و Downtilt مناسب |
| Panel | جهت‌دار و وابسته به طراحی | PTP یا PTMP | نیاز به جهت‌گیری صحیح |
| Dish | معمولاً بسیار جهت‌دار | لینک‌های PTP | حساسیت بیشتر به Alignment و بار باد |
| Horn | پرتو کنترل‌شده | سایت پرتراکم و بعضی لینک‌ها | نیاز به تطبیق دقیق زاویه پوشش |

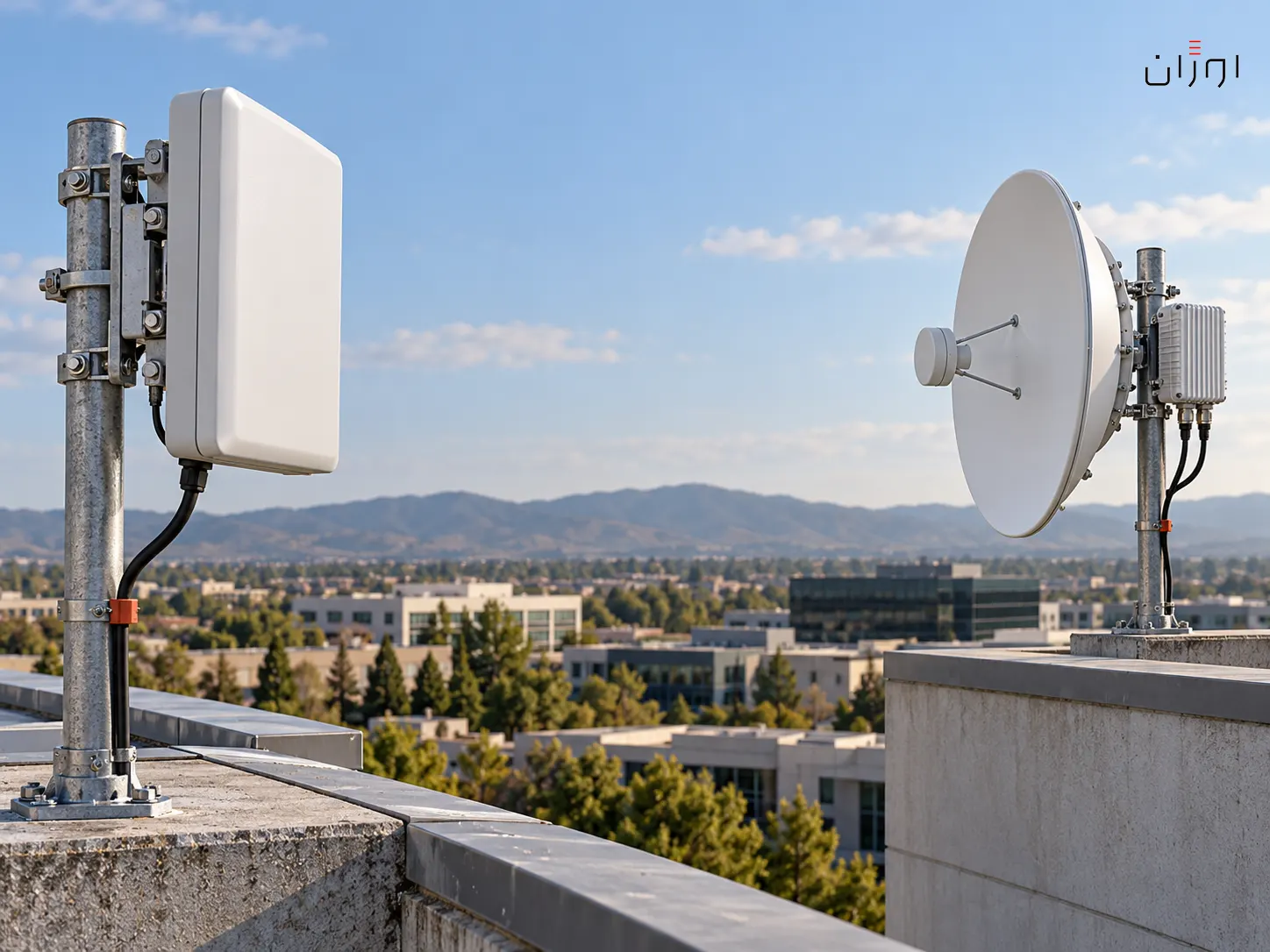

تفاوت آنتن داخلی و خارجی در رادیو وایرلس چیست؟
در اینجا منظور از آنتن داخلی، Integrated Antenna است؛ یعنی آنتنی که در مجموعه بدنه دستگاه تعبیه شده است. آنتن خارجی یا External Antenna قطعه مستقلی است که به رادیوی سازگار متصل می‌شود.
| معیار | آنتن یکپارچه | آنتن خارجی |
|---|---|---|
| ساختار | آنتن داخل مجموعه دستگاه | آنتن مستقل از رادیو |
| انتخاب الگو | محدود به طراحی دستگاه | انعطاف بیشتر در مدل‌های سازگار |
| نصب | معمولاً ساده‌تر | نیازمند اتصال، آب‌بندی و Alignment |
| افت کابل RF | معمولاً کابل RF خارجی ندارد | ممکن است دارای Loss کابل و کانکتور باشد |
| تغییر آنتن | معمولاً امکان‌پذیر نیست | در صورت سازگاری امکان‌پذیر است |
| انتخاب مناسب | لینک‌های استاندارد و نصب یکپارچه | پروژه‌های نیازمند انعطاف بیشتر در آنتن |
هیچ‌کدام ذاتاً بهتر نیستند. یک رادیوی Integrated که درست انتخاب و نصب شده می‌تواند از مجموعه رادیو + آنتن خارجی نامناسب عملکرد بهتری داشته باشد.
تأثیر Gain آنتن بر Link Budget و EIRP
در محاسبه بودجه لینک باید توان ارسال رادیو، Gain آنتن، افت کابل و کانکتور، افت مسیر و مشخصات گیرنده در کنار یکدیگر بررسی شوند.
فرض کنید TX Power برابر 20dBm، Gain آنتن برابر 24dBi و مجموع افت RF برابر 2dB باشد.
EIRP = 42dBm
این مثال به معنی مجاز بودن 42dBm نیست
سقف EIRP مجاز به فرکانس، منطقه و مقررات محلی وابسته است. ممکن است با افزایش Gain مجبور شوید TX Power را کاهش دهید.
چرا آنتن با Gain بیشتر همیشه بهتر نیست؟
آنتن بهره‌بالا ممکن است در جهت اصلی سیگنال قوی‌تری ایجاد کند، اما اگر مقصد خارج از Beam مناسب قرار بگیرد، عملکرد می‌تواند ضعیف‌تر شود.
در لینک‌های بسیار جهت‌دار، تغییر زاویه دکل بر اثر باد، نصب نامناسب پایه یا خطای Alignment می‌تواند روی کیفیت لینک اثر قابل‌توجهی بگذارد.
بیشترین dBi را بدون بررسی Beamwidth انتخاب نکنید
Gain بیشتر زمانی مفید است که زاویه، فاصله، Alignment و محدودیت EIRP با سناریوی واقعی لینک هماهنگ باشند.
پلاریزاسیون آنتن و نقش آن در کیفیت لینک
Polarization جهت میدان الکتریکی موج را توصیف می‌کند. ساختارهای Vertical، Horizontal و Dual-Polarization در سیستم‌های Wireless رایج هستند.
اگر Polarization آنتن فرستنده و گیرنده با یکدیگر سازگار نباشد، افت ناشی از عدم تطابق ایجاد می‌شود.
وجود دو Connector یا Dual-Polarization به‌تنهایی به معنی دو برابر شدن سرعت نیست. عملکرد MIMO به استاندارد رادیویی، شرایط کانال، کیفیت سیگنال و تعداد Spatial Streamهای قابل استفاده وابسته است.
Gain و Beamwidth را چگونه از دیتاشیت بخوانیم؟
برای تفسیر مشخصات یک آنتن فقط Gain و Beamwidth کافی نیست. Frequency Range، Radiation Pattern، Polarization، VSWR و مشخصات مکانیکی نیز باید بررسی شوند.
بهره اعلام‌شده در فرکانس کاری
زاویه پوشش در صفحه افقی
زاویه پوشش در صفحه عمودی
شکل واقعی Main Lobe و Side Lobeها
نوع قطبش و ساختار RF
مهم برای دیش و آنتن‌های بزرگ Outdoor
برای لینک PTP و PTMP چه نوع آنتنی مناسب است؟
ارتباط بین دو نقطه ثابت
آنتن Directional با Beam مناسب می‌تواند انرژی را روی مسیر اصلی متمرکز کند. با افزایش فاصله یا باریک شدن Beam، Line of Sight، Fresnel Zone و Alignment اهمیت بیشتری پیدا می‌کنند.
یک سایت مرکزی با چند مشترک
اگر کاربران در یک محدوده زاویه‌ای مشخص قرار داشته باشند، Sector می‌تواند گزینه مناسبی باشد. برای پوشش چند جهت ممکن است به چند Sector یا معماری متفاوت نیاز باشد.
اشتباهات رایج هنگام انتخاب آنتن رادیو وایرلس
انتخاب فقط براساس بیشترین dBi
Beamwidth و موقعیت مقصد نیز باید بررسی شوند.
تصور اینکه Omni همه جهت‌ها را یکسان پوشش می‌دهد
پوشش افقی ۳۶۰ درجه به معنی پوشش عمودی یکنواخت نیست.
نادیده گرفتن افت کابل RF
کابل و کانکتور خارجی می‌توانند بخشی از Gain سیستم را از بین ببرند.
نادیده گرفتن سقف EIRP
Gain بالاتر ممکن است نیاز به کاهش TX Power داشته باشد.
تراز تقریبی آنتن باریک
در Beam باریک، خطای کوچک Alignment می‌تواند کیفیت لینک را کاهش دهد.
اشتباه گرفتن Integrated با Indoor
آنتن Integrated می‌تواند در یک رادیوی Outdoor نیز استفاده شده باشد.
چک‌لیست انتخاب آنتن برای لینک وایرلس
آنتن مناسب فقط Gain بالاتر نیست
Gain نشان‌دهنده تمرکز نسبی انرژی آنتن در جهت مشخص است و Beamwidth محدوده زاویه‌ای بخش اصلی Radiation Pattern را مشخص می‌کند. این دو ویژگی باید در کنار Frequency، Polarization، Link Budget و شرایط نصب دیده شوند.
آنتن Integrated می‌تواند نصب ساده‌تری داشته باشد، درحالی‌که External Antenna در رادیوهای سازگار انعطاف بیشتری در انتخاب الگوی پوشش ایجاد می‌کند.
در نهایت کیفیت لینک حاصل انتخاب هماهنگ رادیو، آنتن، مسیر انتشار و نصب صحیح است؛ نه صرفاً بزرگ‌تر بودن عدد dBi.
اوژان | همراه شبکه شما
سؤالات متداول درباره آنتن رادیو وایرلس
Gain آنتن چیست؟
Gain معیاری برای تمرکز تابش و دریافت آنتن در یک جهت نسبت به مرجع مشخص است و معمولاً با dBi بیان می‌شود.
Beamwidth آنتن چیست؟
Beamwidth پهنای زاویه‌ای بخش مشخصی از Radiation Pattern است. معیار اندازه‌گیری آن، مانند ۳dB یا ۶dB، باید از دیتاشیت بررسی شود.
آیا Gain بیشتر یعنی برد بیشتر؟
نه الزاماً. Gain بیشتر می‌تواند Link Budget را در جهت مناسب بهبود دهد، اما Beamwidth، Alignment، تداخل و محدودیت EIRP نیز اهمیت دارند.
تفاوت آنتن داخلی و خارجی چیست؟
Integrated Antenna در مجموعه بدنه رادیو قرار دارد؛ External Antenna قطعه مستقلی است که به رادیوی سازگار متصل می‌شود.
آنتن Omni بهتر است یا Sector؟
به سناریو بستگی دارد. Omni برای پوشش گسترده افقی و Sector برای پوشش محدوده زاویه‌ای مشخص طراحی می‌شود.
آیا آنتن خارجی همیشه قوی‌تر است؟
خیر. عملکرد به Gain، Radiation Pattern، افت RF Cable، سازگاری با Radio و کیفیت نصب وابسته است.
آیا آنتن ۲۴dBi توان ارسال رادیو را افزایش می‌دهد؟
آنتن توان تولیدشده توسط رادیو را افزایش نمی‌دهد؛ بلکه انرژی را در جهت‌های مشخص متمرکز می‌کند.
