برای اتصال دفتر به انبار، انتقال تصاویر دوربین یا برقراری ارتباط بین دو سایت، معمولاً اولین سؤال این است: برد رادیو وایرلس چقدر است؟ فاصله اهمیت دارد، اما پاسخ این سؤال بدون شناخت مسیر و ظرفیت موردنیاز کامل نمیشود. یک ارتباط ممکن است برقرار شود، درحالیکه سرعت یا پایداری لازم برای کار روزانه را نداشته باشد. بنابراین باید میان «وصلشدن دو دستگاه» و «ساختن یک لینک قابلاتکا» تفاوت بگذاریم.

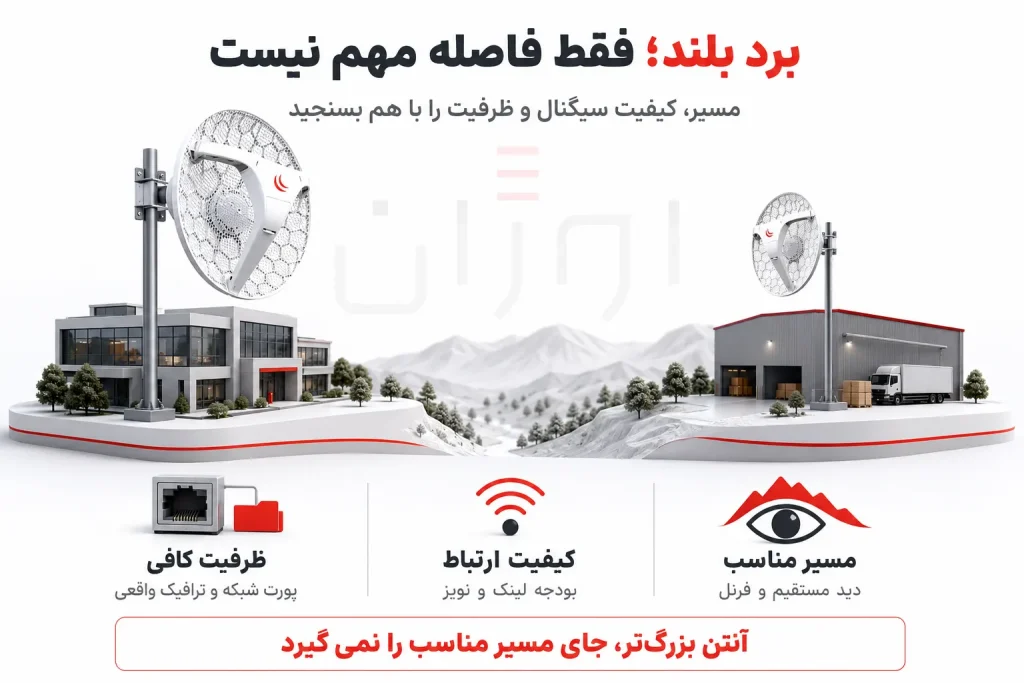

در انتخاب رادیو وایرلس برد بلند، دید مستقیم، فضای آزاد اطراف مسیر، نویز و مشخصات هر دو سمت ارتباط باید کنار هم بررسی شوند. حتی انتخاب بین LHG5 و LHG XL 5 ac نیز فقط مقایسه قدرت آنتن نیست؛ ظرفیت پورت و ترافیک موردانتظار در تصمیم نقش دارند. در این راهنما ابتدا معیارهای برد واقعی را بررسی میکنیم، سپس با یک محاسبه ساده فرنل و سناریوی فرضی، نشان میدهیم چگونه پیش از خرید، محدودیت اصلی پروژه را پیدا کنید.
برد واقعی رادیو وایرلس یعنی چه؟
برد کاربردی، فاصلهای است که در آن ارتباط شما با ظرفیت، تأخیر و پایداری موردنیاز کار کند. انتقال چند داده سبک با جابهجایی همزمان تصویر دوربینها و فایلهای حجیم، انتظار یکسانی از لینک ایجاد نمیکند. به همین دلیل، عدد فاصله بدون مشخصکردن سطح سرویس، معیار کافی برای انتخاب نیست.
پیش از بررسی مدلها، مشخص کنید در ساعت شلوغ چه میزان داده در هر جهت جابهجا میشود و قطعی یا افت سرعت چه اثری بر فعالیت مجموعه دارد. سپس نتیجه طراحی و آزمایش را با همین نیاز مقایسه کنید. عبارتهایی مانند «مناسب لینک چندکیلومتری» تنها نقطه شروع بررسی هستند و ظرفیت مشخصی را در تمام مسیرها تضمین نمیکنند.
دید مستقیم لازم است، اما کافی نیست
دید مستقیم یا Line of Sight یعنی مسیر مستقیم بین محل آنتنها با مانع مسدود نشده باشد. دیدن ساختمان مقابل از پشتبام، بهتنهایی وضعیت مسیر بین دو آنتن را ثابت نمیکند؛ ممکن است محل نصب پایینتر باشد یا لبه سوله، درخت و تأسیسات پشتبام وارد مسیر شوند.
علاوه بر خط مستقیم، فضای اطراف آن نیز اهمیت دارد. بخشی از این فضا که در انتشار موج نقش دارد، ناحیه فرنل نامیده میشود. مانعی که خط دید را نمیبندد، ممکن است وارد این ناحیه شود و با پراش، بازتاب یا جذب، کیفیت دریافت را کاهش دهد.
بررسی مسیر باید از محل واقعی نصب انجام شود
مختصات دو نقطه، ارتفاع آنتنها و موانع میانی را ثبت کنید. عکس مسیر برای تشخیص ساختمان و درخت مفید است، اما جای پروفایل ارتفاعی را نمیگیرد. در مسیرهای طولانیتر، انحنای زمین و تغییر شکست امواج در جو نیز باید در محاسبه ارتفاع وارد شوند؛ انتخاب ارتفاع دکل فقط با نگاهکردن به نقشه دوبعدی قابلاتکا نیست.
ناحیه فرنل چقدر فضا نیاز دارد؟
ناحیه اول فرنل را میتوان بهشکل فضایی بیضوی پیرامون خط ارتباط تصور کرد که شعاع آن در میانه مسیر بیشتر است. برای بررسی اولیه، آزادبودن حداقل ۶۰ درصد شعاع ناحیه اول فرنل معیار رایجی است؛ این عدد به معنی آزادبودن ۶۰ درصد طول مسیر نیست. طراحی لینک با دسترسپذیری بالا میتواند به حریم محافظهکارانهتری نیاز داشته باشد.
شعاع ناحیه اول فرنل در یک نقطه از مسیر، با تقریب زیر محاسبه میشود:
در این رابطه، فاصلههای d₁ و d₂ از نقطه موردبررسی تا دو آنتن برحسب کیلومتر، فرکانس f برحسب گیگاهرتز و شعاع خروجی برحسب متر است. برای مانع نزدیک یکی از دو انتها، باید فاصله واقعی همان مانع را وارد کنید.
| فاصله دو نقطه | شعاع کامل فرنل | ۶۰٪ شعاع |
|---|---|---|
| ۱ کیلومتر | حدود ۳٫۹ متر | حدود ۲٫۳ متر |
| ۵ کیلومتر | حدود ۸٫۷ متر | حدود ۵٫۲ متر |
| ۱۰ کیلومتر | حدود ۱۲٫۲ متر | حدود ۷٫۳ متر |
بودجه لینک؛ آیا سیگنال کافی به مقصد میرسد؟
بودجه لینک یا Link Budget تراز توان ارسال و دریافت است: توان فرستنده و بهره آنتنها به دریافت کمک میکنند و افت مسیر و اتصالات از آن کم میکنند. این محاسبه باید برای هر دو جهت انجام شود؛ داشتن فرستنده قوی در یک سمت، کیفیت مسیر برگشت را تضمین نمیکند.
توان دریافتی را باید با حساسیت گیرنده در نرخ یا مدولاسیون هدف مقایسه کرد. حساسیت اعلامشده برای پایینترین نرخ، الزاماً برای انتقال پرظرفیت مناسب نیست. فاصله میان توان دریافتی پیشبینیشده و آستانه لازم برای حالت هدف، مبنای بررسی حاشیه محوشدگی یا Fade Margin است؛ ذخیرهای برای تحمل افتهای مسیر.
آنتن با بهره بیشتر انرژی را جهتدارتر میکند، اما انتخاب آن باید همراه با محدودیت توان تشعشعی مجاز باشد. EIRP حاصل توان خروجی، بهره آنتن و افت مسیر تغذیه آنتن است. در بررسی رادیوهای وایرلس میکروتیک، تنظیم کشور و محدوده فرکانسی مجاز محل نصب را نیز در نظر بگیرید.
چرا لینک نزدیکتر گاهی ضعیفتر عمل میکند؟
فاصله کوتاهتر، وضعیت نویز و موانع را مشخص نمیکند. یک مسیر شهری ممکن است با کانال شلوغ، بازتاب از سطوح فلزی و ورود ساختمان به فرنل مواجه باشد. بنابراین مقایسه دو پروژه فقط بر اساس کیلومتر، نتیجه قابلتعمیمی نمیدهد.
قدرت سیگنال را همراه کیفیت ارتباط بخوانید
RSSI نشاندهنده قدرت سیگنال دریافتی است؛ SNR اختلاف سطح سیگنال و نویز را بیان میکند. هیچکدام بهتنهایی ظرفیت قابلاستفاده را ثابت نمیکنند. نرخهای ارسال و دریافت، ارسال مجدد فریمها و نتیجه تست ترافیک نیز باید بررسی شوند. پهنای کانال را هم با توجه به محیط انتخاب کنید؛ بزرگترین پهنا الزاماً بهترین نتیجه عملی را نمیدهد.
تغییرات محیطی را از قلم نیندازید
رشد و خیسشدن شاخوبرگ میتواند شرایط مسیر را عوض کند. لقبودن پایه نیز ممکن است جهت آنتن را هنگام باد تغییر دهد. اگر اختلال فقط در زمان خاصی رخ میدهد، زمان، وضعیت هوا و بار شبکه را ثبت کنید؛ نسبتدادن همه قطعیها به «کمبود برد» میتواند شما را به تعویض غیرضروری دستگاه برساند.
LHG5 و LHG XL 5 ac چه تفاوت مؤثری دارند؟
در ادامه همان مقایسه کاربردی، مشخصات مرتبط با تصمیم را کنار هم میگذاریم. رادیو LHG5 و رادیو LHG XL 5 ac هر دو آنتن یکپارچه مشبک دارند، اما ظرفیت رابط شبکه و استاندارد بیسیم آنها متفاوت است.
| مشخصه | LHG5 | LHG XL 5 ac |
|---|---|---|
| باند و استاندارد | ۵ گیگاهرتز؛ 802.11a/n | ۵ گیگاهرتز؛ 802.11a/n/ac |
| بهره آنتن | ۲۴٫۵ dBi | ۲۷ dBi |
| پورت شبکه | یک پورت 10/100 | یک پورت 10/100/1000 |
| حداکثر نرخ اسمی بیسیم | ۳۰۰ مگابیتبرثانیه | ۸۶۷ مگابیتبرثانیه |
نرخ اسمی بیسیم با Throughput، یعنی داده مفید منتقلشده، یکسان نیست. LHG5 برای ترافیکی که در یک جهت باید از مرز ۱۰۰ مگابیتبرثانیه عبور کند، بهدلیل پورت خود محدودیت دارد. پورت گیگابیتی مدل XL این مانع مشخص را برمیدارد؛ بااینحال سرعت گیگابیتی روی هوا را تضمین نمیکند.
اگر تنها مشکل پروژه مسدودبودن مسیر باشد، تغییر از LHG5 به مدل XL راهحل قطعی نیست. اگر مسیر مناسب است اما ظرفیت موردنیاز با محدودیت رابط شبکه سازگار نیست، بررسی مدل پرظرفیتتر منطقی میشود. تصمیم نهایی باید بر نتیجه طراحی و آزمون استوار باشد.
سناریوی فرضی: ارتباط دفتر و انبار در پنج کیلومتر
فرض کنید دفتر و انبار پنج کیلومتر فاصله دارند و یک سقف سوله در وسط مسیر، چهار متر پایینتر از خط اتصال آنتنها قرار گرفته است. در محاسبه نمونه ۵ گیگاهرتز، حریم ۶۰ درصد فرنل در وسط مسیر حدود ۵٫۲ متر بود؛ بنابراین دیدن آنتن مقابل برای تأیید این مسیر کافی نیست.
در این برآورد ساده، حدود ۱٫۲ متر کمبود فاصله تا مانع داریم. این عدد دستور افزایش دکل نیست؛ اصلاح ارتفاع یک سمت، خط ارتباط را در تمام مسیر بهاندازه یکسان بالا نمیبرد. باید پروفایل مسیر با ارتفاعهای پیشنهادی دوباره محاسبه شود و سایر موانع نیز بررسی شوند.
اکنون فرض کنید نیاز پروژه، ۱۲۰ مگابیتبرثانیه انتقال مفید در یک جهت است. حتی پس از اصلاح مسیر، LHG5 بهدلیل پورت ۱۰۰ مگابیتی انتخاب مناسبی برای این نیاز نیست. مدل دارای پورت گیگابیتی وارد فهرست بررسی میشود، اما تأمین ظرفیت آن باید جداگانه سنجیده شود. این مثال دو مسئله مستقل را روشن میکند: آزادسازی مسیر و تأمین ظرفیت.
این انتخاب برای چه کسانی مناسب است؟
رادیوی جهتدار برد بلند برای ارتباط ثابت بین نقاطی قابلبررسی است که مسیر مناسب، محل نصب مطمئن و امکان تأمین برق و نگهداری دارند. شرکتها، انبارها و سایتهای صنعتی میتوانند بر اساس نیازشان از چنین ارتباطی استفاده کنند. برای پوشش موبایل و لپتاپ در محیط، باید طراحی دسترسی وایفای جداگانه انجام شود.
✓ نقاط قوت
- امکان ارتباط بین ساختمانها بدون کابلکشی در تمام فاصله میان آنها.
- قابلیت انتخاب تجهیز بر اساس ظرفیت و مشخصات مسیر.
- امکان پایش کیفیت ارتباط و مقایسه آن با نیاز عملیاتی.
× محدودیتها
- وابستگی کیفیت به مسیر، تداخل و ثبات نصب.
- نیاز به بررسی تجهیزات و تنظیمات هر دو سمت ارتباط.
- ضرورت بررسی مسیر جایگزین برای سرویسهایی که قطعی آنها قابلتحمل نیست.
اگر مانع اصلی قابلرفع نیست، امکان نصب ایمن ندارید یا نیاز سرویس با ظرفیت قابلدستیابی همخوانی ندارد، مسیر واسط، فیبر نوری یا ارتباط اپراتوری را نیز بررسی کنید. مقایسه باید هزینه کل اجرا، نگهداری و توقف سرویس را در بر بگیرد.
چکلیست تأیید لینک پیش از تحویل
ارتفاع نهایی، وضعیت فرنل، تراز آنتن و محکمبودن پایهها ثبت شود؛ نصب روی دکل و پشتبام به فرد دارای صلاحیت سپرده شود.
سازگاری PoE، وضعیت کابل و سرعت مذاکرهشده پورت کنترل شود تا محدودیت سیمی با ضعف رادیویی اشتباه نشود.
ترافیک هر جهت و همزمان دو جهت، تأخیر زیر بار و ازدسترفتن بستهها بررسی شود. تست اینترنت بهتنهایی ظرفیت لینک داخلی را مشخص نمیکند.
مدلها، نسخه نرمافزار، تنظیمات مؤثر، زمان آزمون و نتایج ذخیره شوند تا مبنایی برای عیبیابی آینده وجود داشته باشد.
جمعبندی؛ انتخاب را از مسیر شروع کنید
برای برآورد برد رادیو وایرلس، ابتدا امکان ارتباط در مسیر را بسنجید و سپس ظرفیت تجهیزات را با نیاز شبکه تطبیق دهید. آنتن بزرگتر، توان بیشتر و استاندارد جدیدتر، هرکدام فقط بخشی از مسئله را حل میکنند. انتخابی قابلدفاع است که هم محاسبات مسیر و هم آزمایش ترافیک آن را تأیید کنند.
پس از مشخصشدن این نیازها، میتوانید انواع رادیو وایرلس را مقایسه کنید و اطلاعات مسیر را برای بررسی انتخاب با اوژان تلکام در میان بگذارید. انتخاب درست، از شناخت نیاز شروع میشود.
سؤالات متداول
برد رادیو وایرلس چند کیلومتر است؟
عدد ثابتی برای همه مدلها و مسیرها وجود ندارد. فاصله قابلاستفاده باید با توجه به مشخصات هر دو رادیو، دید مستقیم، فرنل، نویز و ظرفیت موردنیاز تعیین شود.
آیا دیدن آنتن مقابل برای تأیید مسیر کافی است؟
خیر. علاوه بر خط دید، فضای اطراف مسیر در ناحیه فرنل نیز باید بررسی شود. مانعی که خط مستقیم را مسدود نمیکند، ممکن است کیفیت انتشار موج را کاهش دهد.
قانون ۶۰ درصد فرنل چه معنایی دارد؟
این معیار به آزادبودن حداقل ۶۰ درصد شعاع ناحیه اول فرنل از موانع اشاره دارد، نه ۶۰ درصد طول مسیر. برای طراحی نهایی ممکن است حریم بیشتری لازم باشد.
آیا افزایش توان رادیو مشکل مانع را برطرف میکند؟
افزایش توان، مسیر مسدود یا فرنل اشغالشده را اصلاح نمیکند. ابتدا امکان تغییر محل یا ارتفاع نصب بررسی شود؛ تنظیم توان نیز باید در محدوده مجاز دستگاه و محل نصب باقی بماند.
برای انتقال بیش از ۱۰۰ مگابیت، LHG5 مناسب است؟
برای عبور بیش از ۱۰۰ مگابیتبرثانیه در یک جهت از پورت شبکه مناسب نیست؛ پورت LHG5 از نوع 10/100 است. نرخ اسمی بیسیم این محدودیت را برطرف نمیکند.
آیا LHG XL 5 ac سرعت گیگابیتی را تضمین میکند؟
خیر. این مدل پورت گیگابیتی دارد، اما ظرفیت واقعی ارتباط بیسیم به شرایط مسیر، تنظیمات و ترافیک وابسته است و باید با آزمون اندازهگیری شود.
