در یک لینک ۱۰ گیگابیتی استاندارد، OM2 معمولاً فاصله بسیار کمتری از OM3 و OM4 پوشش می‌دهد. OM4 نسبت به OM3 پهنای باند بالاتری در طول موج ۸۵۰ نانومتر دارد و می‌تواند بعضی استانداردهای Ethernet را در فاصله بیشتری پشتیبانی کند. OM5 نیز برای انتقال Wideband و استفاده از چند طول موج کوتاه طراحی شده است؛ اما در لینکهای متداول تکطولموج، لزوماً برد بیشتری از OM4 ارائه نمی‌دهد.
برای زیرساخت جدید دیتاسنتر و شبکه سازمانی، OM3 حداقل انتخاب متداول برای بسیاری از لینکهای پرسرعت است و OM4 حاشیه ارتقا و فاصله بیشتری فراهم میکند. OM5 زمانی توجیه دارد که معماری شبکه واقعاً از اپتیکهای چندطولموج Shortwave پشتیبانی کند.
حرف OM در فیبر نوری به چه معناست؟
OM مخفف Optical Multimode است. این رده‌بندی برای بیان مشخصات عملکردی فیبرهای مالتی‌مود به کار می‌رود. فیبرهای OM2 تا OM5 عموماً دارای هسته ۵۰ میکرومتری و Cladding با قطر ۱۲۵ میکرومتر هستند، اما پهنای باند و نحوه بهینه‌سازی آن‌ها با یکدیگر تفاوت دارد.
بزرگ‌ترشدن عدد OM به این معنی نیست که سرعت کابل به‌تنهایی افزایش پیدا میکند. سرعت نهایی یک لینک از ترکیب کابل، ماژول‌های دو طرف، استاندارد Ethernet، طول موج، نوع کانکتور، تعداد اتصالات و افت کل مسیر به دست می‌آید. برای مثال، کابل OM4 بدون ماژول ۱۰G یا ۲۵G سازگار، شبکه یک گیگابیتی را خودکار به شبکه پرسرعت‌تر تبدیل نمی‌کند.
اگر هنوز درباره تفاوت خانواده‌های اصلی فیبر مطمئن نیستید، ابتدا راهنمای مقایسه Single Mode و Multi Mode را بررسی کنید. OM2 تا OM5 همگی زیرمجموعه Multi Mode هستند و با رده‌های سینگل مود مانند OS2 یکسان نیستند.

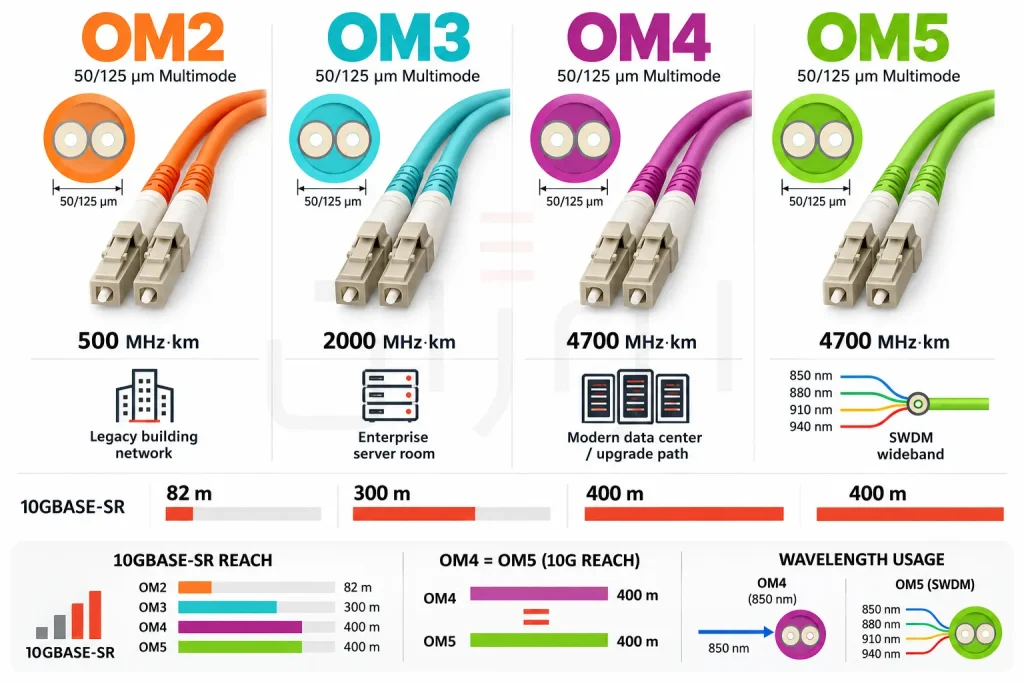

جدول مقایسه OM2، OM3، OM4 و OM5
| معیار | OM2 | OM3 | OM4 | OM5 |
|---|---|---|---|---|
| نوع فیبر | Multi Mode | Laser Optimized Multi Mode | Laser Optimized Multi Mode | Wideband Multi Mode |
| قطر هسته و Cladding | ۵۰/۱۲۵ µm | ۵۰/۱۲۵ µm | ۵۰/۱۲۵ µm | ۵۰/۱۲۵ µm |
| EMB در ۸۵۰ نانومتر | برای این رده مانند OM3 تعریف نمی‌شود | حداقل ۲۰۰۰ MHz·km | حداقل ۴۷۰۰ MHz·km | حداقل ۴۷۰۰ MHz·km |
| برد مرجع 10GBASE-SR | تا ۸۲ متر | تا ۳۰۰ متر | تا ۴۰۰ متر | تا ۴۰۰ متر |
| جایگاه متداول | شبکه‌های موجود و قدیمی‌تر | شبکه سازمانی و دیتاسنتر | دیتاسنتر و ارتقای بلندمدت‌تر | اپتیکهای چندطولموج کوتاه |
فاصله‌های جدول به استاندارد 10GBASE-SR و شرایط استاندارد لینک مربوط‌اند. دیتاشیت ماژول، افت اتصالات و بودجه نوری پروژه در تصمیم نهایی اولویت دارند.
فیبر OM2 چیست؟
OM2 یک فیبر مالتی‌مود ۵۰/۱۲۵ میکرومتری است که در بسیاری از شبکه‌های سازمانی قدیمی، Backboneهای داخلی و لینکهای یک گیگابیتی استفاده شده است. این رده برای شبکه‌های Gigabit Ethernet همچنان می‌تواند قابل استفاده باشد؛ اما در زمان مهاجرت به ۱۰ گیگابیت، محدودیت فاصله آن آشکار میشود.
در استاندارد 10GBASE-SR، فاصله مرجع OM2 با پهنای باند ۵۰۰ MHz·km حدود ۸۲ متر است. بنابراین وجود کابل OM2 در ساختمان الزاماً مانع راه‌اندازی ۱۰ گیگابیت نیست، ولی طول واقعی مسیر باید شامل کابل افقی، پچ‌کوردها و تمام اتصالات محاسبه شود.
OM2 معمولاً برای توسعه جدید دیتاسنتر انتخاب اول نیست. اگر زیرساخت موجود سالم است و طول لینک در محدوده ماژول قرار دارد، تعویض فوری آن نیز همیشه ضروری نیست. تصمیم باید پس از تست، شناسایی دقیق کابل و بررسی سرعت هدف گرفته شود.
فیبر OM3 چیست؟
OM3 یک فیبر مالتی‌مود بهینه‌شده برای منابع لیزری، به‌ویژه VCSELهای کوتاه‌موج است. پهنای باند مدی مؤثر آن در ۸۵۰ نانومتر حداقل ۲۰۰۰ MHz·km تعریف میشود. این بهینه‌سازی باعث شده OM3 در شبکه‌های ۱۰، ۲۵، ۴۰ و ۱۰۰ گیگابیتی کوتاه‌برد کاربرد گسترده‌ای داشته باشد.
برد مرجع 10GBASE-SR روی OM3 تا ۳۰۰ متر است. در 40GBASE-SR4 نیز فاصله استاندارد متداول OM3 تا ۱۰۰ متر در نظر گرفته میشود. این اعداد را نمی‌توان به همه ماژول‌ها تعمیم داد؛ زیرا رابط‌های BiDi، SR4، SR10 و مدل‌های Extended Reach از معماری‌ها و فاصله‌های متفاوتی استفاده می‌کنند.
OM3 برای بسیاری از اتاق‌های سرور، ارتباط میان رک‌ها و Backboneهای داخلی با فاصله محدود، تعادل مناسبی میان هزینه و قابلیت ایجاد میکند. در پروژه‌ای که تمام لینک‌ها کوتاه‌اند و برنامه ارتقا مشخص است، پرداخت هزینه بیشتر برای OM4 یا OM5 ممکن است مزیت عملی قابل‌توجهی ایجاد نکند.
فیبر OM4 چیست؟
OM4 نسخه‌ای با پهنای باند بالاتر از فیبر مالتی‌مود Laser Optimized است. پهنای باند مدی مؤثر آن در ۸۵۰ نانومتر حداقل ۴۷۰۰ MHz·km است؛ درحالی‌که این مقدار برای OM3 حداقل ۲۰۰۰ MHz·km است.
این تفاوت باعث میشود OM4 در یک استاندارد و ماژول یکسان، بعضی لینک‌ها را در فاصله بیشتری پوشش دهد. برای نمونه، 10GBASE-SR روی OM4 تا ۴۰۰ متر و 40GBASE-SR4 تا ۱۵۰ متر تعریف شده است. OM4 همچنین برای لینکهای کوتاه ۲۵، ۴۰ و ۱۰۰ گیگابیتی دیتاسنتر کاربرد دارد؛ ولی فاصله دقیق در هر سرعت به نوع Transceiver وابسته است.
OM4 در پروژه‌های جدیدی مناسب است که توسعه سرعت، افزایش عمر زیرساخت پسیو یا حاشیه بیشتر در فاصله اهمیت دارد. اختلاف قیمت کابل تنها معیار تصمیم نیست؛ هزینه کابلکشی مجدد، قطعی سرویس و تعویض اجزای مسیر نیز باید در هزینه کل مالکیت دیده شود.
- پهنای باند بالاتر از OM3 در ۸۵۰ نانومتر
- پشتیبانی از 10GBASE-SR تا ۴۰۰ متر
- حاشیه بهتر برای ارتقای شبکه دیتاسنتر
- سازگاری با اپتیکهای متداول مالتی‌مود
- هزینه بیشتر نسبت به OM2 و OM3
- عدم افزایش خودکار سرعت تجهیزات
- محدودیت فاصله در مقایسه با Single Mode
- وابستگی برد واقعی به استاندارد ماژول
فیبر OM5 چیست؟
OM5 با عنوان Wideband Multimode Fiber شناخته میشود. این فیبر علاوه بر عملکرد همسطح OM4 در ۸۵۰ نانومتر، برای مشخصات پهنای باند در محدوده طول موج گسترده‌تر، تقریباً از ۸۵۰ تا ۹۵۳ نانومتر، تعریف شده است. هدف اصلی آن پشتیبانی بهتر از فناوری Shortwave Wavelength Division Multiplexing یا SWDM است.
در SWDM چند طول موج کوتاه روی هر تار فیبر ارسال می‌شوند تا ظرفیت بیشتری بدون افزایش متناسب تعداد رشته‌ها فراهم شود. این قابلیت در محیط‌هایی ارزشمند است که اپتیکهای دو طرف مشخصاً از SWDM یا فناوری Wideband سازگار پشتیبانی کنند.
OM5 را نباید نسخه‌ای دانست که در تمام لینک‌ها از OM4 سریعتر یا دوربردتر است. یک ماژول استاندارد 10GBASE-SR در ۸۵۰ نانومتر روی OM4 و OM5 معمولاً برد مرجع یکسانی دارد. اگر تجهیزات فقط از یک طول موج استفاده کنند، بخش مهمی از قابلیت Wideband فیبر OM5 بلااستفاده می‌ماند.
جدیدتر بودن OM5 به‌تنهایی دلیل فنی کافی برای خرید آن نیست. ابتدا باید مشخص شود ماژول‌های فعلی یا برنامه ارتقای شبکه از انتقال چندطولموج روی فیبر مالتی‌مود استفاده می‌کنند.
مقایسه فاصله OM2، OM3، OM4 و OM5 در سرعت‌های مختلف
برد فیبر مالتی‌مود یک عدد ثابت نیست. هر استاندارد فیزیکی Ethernet فاصله مشخصی را برای نوع فیبر و ماژول تعریف میکند. جدول زیر چند نمونه رایج را نشان می‌دهد:
| استاندارد لینک | OM2 | OM3 | OM4 / OM5 |
|---|---|---|---|
| 1000BASE-SX | تا ۵۵۰ متر | حداقل نیاز را پوشش می‌دهد | حداقل نیاز را پوشش می‌دهد |
| 10GBASE-SR | تا ۸۲ متر | تا ۳۰۰ متر | تا ۴۰۰ متر |
| 40GBASE-SR4 | گزینه استاندارد متداول نیست | تا ۱۰۰ متر | تا ۱۵۰ متر |
در ۲۵ و ۱۰۰ گیگابیت، خانواده ماژول، تعداد Lane، نوع کانکتور و نسل استاندارد اهمیت بیشتری پیدا می‌کنند. برای نمونه، SR4 معمولاً از انتقال موازی روی چند رشته استفاده میکند، درحالی‌که بعضی رابط‌های BiDi یا SWDM چند کانال را با طول موج‌های متفاوت روی یک زوج فیبر منتقل می‌کنند.
عبارت‌هایی مانند «OM4 تا ۴۰۰ متر» فقط در کنار نام استاندارد معنا دارند. فاصله ۴۰۰ متر مربوط به 10GBASE-SR است و نباید برای تمام لینکهای ۲۵، ۴۰ یا ۱۰۰ گیگابیتی تکرار شود.
آیا OM4 با OM3 و OM2 سازگار است؟
OM2، OM3، OM4 و OM5 همگی معمولاً از هندسه ۵۰/۱۲۵ میکرومتر استفاده می‌کنند؛ اما این شباهت به معنی مناسب‌بودن ترکیب آن‌ها در یک Channel نیست. ترکیب رده‌های مختلف باعث میشود عملکرد مسیر براساس ضعیف‌ترین بخش محدود شود و محاسبه ظرفیت و فاصله دشوارتر شود.
اگر کابل اصلی OM4 است اما پچ‌کورد OM2 در مسیر قرار گیرد، نباید کل لینک را OM4 در نظر گرفت. برای طراحی قابل پیش‌بینی، کابل Backbone، پیگ‌تیل، پچ‌کورد و سایر اجزای نوری باید از رده هماهنگ انتخاب شوند. کانکتور یکسان LC یا SC نیز به‌تنهایی سازگاری عملکردی را تضمین نمی‌کند.
در زیرساخت موجود، تعویض بخشی از مسیر با رده بالاتر لزوماً عملکرد کل Channel را ارتقا نمی‌دهد. ابتدا تمام اجزای مسیر شناسایی و سپس براساس ضعیف‌ترین بخش، طول لینک و دیتاشیت Transceiver ارزیابی شوند.
رنگ کابل OM2، OM3، OM4 و OM5
برای شناسایی سریع کابل‌ها از رنگ‌های قراردادی استفاده میشود. OM2 اغلب با روکش نارنجی، OM3 و OM4 با رنگ Aqua و OM5 با رنگ سبز لیمویی شناخته می‌شوند. بااین‌حال، رنگ روکش اثبات قطعی نوع فیبر نیست؛ تولیدکننده، سفارش پروژه و استاندارد منطقه‌ای می‌توانند باعث تفاوت رنگ شوند.
اطلاعات چاپ‌شده روی روکش، لیبل کابل، مستندات اجرا و دیتاشیت سازنده باید مبنای تشخیص قرار گیرند. تشخیص اشتباه OM3 و OM4 صرفاً از روی رنگ Aqua یکی از خطاهای متداول هنگام توسعه شبکه است.
کدام نوع فیبر برای پروژه شما مناسب است؟
OM2 را بررسی کنید اگر:
- کابل از قبل نصب شده و تعویض مسیر هزینه زیادی دارد.
- سرعت هدف یک گیگابیت یا ۱۰ گیگابیت در فاصله کوتاه است.
- طول Channel در محدوده دیتاشیت ماژول قرار می‌گیرد.
- سلامت کابل با تست مناسب تأیید شده است.
OM3 را بررسی کنید اگر:
- لینکهای داخلی کوتاه تا متوسط دارید.
- زیرساخت برای ۱۰ گیگابیت یا لینکهای کوتاه پرسرعت طراحی میشود.
- فاصله‌های پروژه در محدوده OM3 قرار دارند.
- تعادل میان هزینه و قابلیت ارتقا اهمیت دارد.
OM4 را بررسی کنید اگر:
- برای ۱۰ گیگابیت به فاصله‌ای بیشتر از محدوده OM3 نیاز دارید.
- زیرساخت دیتاسنتر باید حاشیه ارتقای بیشتری داشته باشد.
- اختلاف هزینه کابل در برابر هزینه اجرای مجدد قابل قبول است.
- ماژول‌های فعلی و آینده با OM4 سازگارند.
OM5 را بررسی کنید اگر:
- طراحی شبکه مشخصاً بر پایه SWDM یا Wideband MMF است.
- کاهش تعداد فیبرهای موردنیاز با اپتیک چندطولموج اهمیت دارد.
- تجهیزات سازگار و نقشه مهاجرت مستند دارید.
- مزیت عملی آن نسبت به OM4 در همان معماری محاسبه شده است.
برای بررسی کابل‌های موجود در تعداد کورها و رده‌های مختلف می‌توانید صفحه کابل فیبر نوری را مشاهده کنید. برای تکمیل Channel نیز رده پچ‌کورد باید با کابل اصلی و اپتیک هماهنگ باشد؛ مدل‌های مرتبط در دسته پچ‌کورد فیبر نوری Nexans قابل بررسی هستند.
چک‌لیست انتخاب میان OM2، OM3، OM4 و OM5
- سرعت فعلی و سرعت موردنیاز در دوره ارتقای بعدی را مشخص کنید.
- طول کامل Channel را همراه با پچ‌کوردها محاسبه کنید.
- استاندارد دقیق ماژول مانند SR، SR4، BiDi یا SWDM را تعیین کنید.
- تعداد فیبر موردنیاز ماژول و نوع کانکتور LC یا MPO را بررسی کنید.
- رده تمام اجزای مسیر را یکسان یا از نظر عملکرد تأیید کنید.
- تعداد اتصالات، فیوژن‌ها و افت مجاز Channel را محاسبه کنید.
- هزینه کابل را در کنار هزینه اجرا و تعویض آینده بسنجید.
- پس از نصب، تست افت و در صورت نیاز آزمون‌های تکمیلی را انجام دهید.
اشتباهات رایج هنگام انتخاب رده OM
- خرید OM5 فقط به دلیل عدد بالاتر: بدون اپتیک Wideband، مزیت اصلی OM5 استفاده نمی‌شود.
- محاسبه فاصله بدون نام استاندارد: برد هر رده با سرعت و نوع ماژول تغییر میکند.
- ترکیب پچ‌کورد و کابل با رده‌های متفاوت: مسیر براساس ضعیف‌ترین جزء محدود خواهد شد.
- تشخیص کابل فقط از روی رنگ: رنگ Aqua نمی‌تواند OM3 یا OM4 بودن کابل را قطعی کند.
- نادیده‌گرفتن تعداد رشته: بعضی رابط‌های پرسرعت به زوج فیبر و برخی به چند Lane موازی نیاز دارند.
- یکسان دانستن پهنای باند و سرعت پورت: پهنای باند فیبر ظرفیت انتقال را محدود میکند، اما سرعت پورت را تعیین نمی‌کند.
- نادیده‌گرفتن Single Mode: برای فاصله طولانی یا توسعه گسترده، ممکن است OS2 انتخاب منطقی‌تری از تمام رده‌های OM باشد.
جمع‌بندی مقایسه OM2، OM3، OM4 و OM5
OM2 برای بسیاری از شبکه‌های موجود و لینکهای یک گیگابیتی همچنان قابل استفاده است، اما در ۱۰ گیگابیت به حدود ۸۲ متر محدود میشود. OM3 با پهنای باند بالاتر، 10GBASE-SR را تا ۳۰۰ متر پوشش می‌دهد و انتخاب متداولی برای شبکه‌های سازمانی و دیتاسنتری است.
OM4 پهنای باند بیشتری در ۸۵۰ نانومتر دارد و برد 10GBASE-SR را به ۴۰۰ متر و 40GBASE-SR4 را به ۱۵۰ متر می‌رساند. این رده برای پروژه‌هایی که توسعه آینده و حاشیه فاصله اهمیت دارد، گزینه قابل اتکاتری است. OM5 در ۸۵۰ نانومتر عملکردی همسطح OM4 دارد، اما ویژگی متمایز آن پشتیبانی از محدوده طول موج گسترده‌تر برای اپتیکهای SWDM است.
انتخاب نهایی باید براساس استاندارد ماژول، طول Channel، معماری Duplex یا Parallel، تعداد رشته‌ها و برنامه ارتقای شبکه انجام شود. عدد OM بالاتر همیشه به معنی انتخاب اقتصادی‌تر یا فاصله بیشتر در تمام سرعت‌ها نیست.
سؤالات متداول
تفاوت اصلی OM2، OM3، OM4 و OM5 چیست؟
تفاوت اصلی در پهنای باند مدی، فاصله قابل پشتیبانی در استانداردهای مختلف و محدوده طول موج است. OM3 و OM4 برای منابع لیزری ۸۵۰ نانومتری بهینه شده‌اند و OM5 از محدوده Wideband برای اپتیکهای چندطولموج نیز پشتیبانی میکند.
برای شبکه ۱۰ گیگابیتی OM3 بهتر است یا OM4؟
OM3 در 10GBASE-SR تا ۳۰۰ متر و OM4 تا ۴۰۰ متر را پشتیبانی میکند. اگر فاصله در محدوده OM3 است، هر دو قابل استفاده‌اند؛ OM4 حاشیه فاصله و ارتقای بیشتری فراهم میکند.
آیا OM5 از OM4 سریعتر است؟
بهصورت خودکار خیر. در لینکهای متداول ۸۵۰ نانومتری، OM5 معمولاً عملکردی همسطح OM4 دارد. مزیت اصلی OM5 هنگام استفاده از اپتیکهای Wideband و چندطولموج مانند SWDM ظاهر میشود.
آیا می‌توان پچ‌کورد OM3 را به کابل OM4 متصل کرد؟
اتصال فیزیکی ممکن است، اما Channel دیگر نباید صرفاً OM4 در نظر گرفته شود. عملکرد مسیر براساس ضعیف‌ترین جزء محدود میشود؛ بنابراین استفاده از اجزای هم‌رده برای طراحی قابل پیش‌بینی توصیه میشود.
آیا OM2 برای ۱۰ گیگابیت قابل استفاده است؟
بله. در استاندارد 10GBASE-SR، فیبر OM2 با پهنای باند متداول ۵۰۰ MHz·km تا حدود ۸۲ متر پشتیبانی میشود. طول کامل Channel و دیتاشیت ماژول باید بررسی شوند.
از روی رنگ چگونه OM3 و OM4 را تشخیص دهیم؟
OM3 و OM4 هر دو ممکن است روکش Aqua داشته باشند؛ بنابراین رنگ برای تشخیص قطعی کافی نیست. نوشته روی کابل، لیبل مسیر و دیتاشیت سازنده باید بررسی شوند.
برای کابلکشی جدید OM4 بخریم یا OM5؟
اگر شبکه از اپتیکهای استاندارد تکطولموج استفاده میکند، OM4 معمولاً انتخاب مستقیمتری است. OM5 زمانی توجیه دارد که استفاده از SWDM یا اپتیک Wideband در معماری فعلی یا برنامه ارتقا مشخص شده باشد.
