انتخاب میان فیبر نوری Single Mode و Multi Mode فقط به طول مسیر محدود نمیشود. نوع فیبر باید با سرعت شبکه، ماژول نوری، طول موج، تعداد اتصالات، زیرساخت موجود و برنامه توسعه هماهنگ باشد. سینگل مود معمولاً برای مسیرهای طولانی و توسعهپذیری بیشتر انتخاب میشود؛ در مقابل، مالتی مود در بسیاری از لینکهای کوتاه داخل ساختمان و مرکز داده کاربرد دارد. این تفاوت به تعداد رشتههای کابل مربوط نیست؛ واژه Mode به مسیرهای انتشار نور در هسته فیبر اشاره میکند. اگر نوع کابل و ماژول بدون بررسی انتخاب شوند، ممکن است کانکتورها از نظر فیزیکی متصل شوند اما لینک تشکیل نشود یا خارج از محدوده استاندارد کار کند. در این مقاله ساختار، فاصله، پهنای باند، انواع OS و OM، هزینه تجهیزات و معیارهای انتخاب این دو نوع فیبر را بررسی میکنیم تا مشخص شود هرکدام برای چه شبکهای مناسبتر است.
Single Mode نور را در هستهای باریک و با یک مد اصلی هدایت میکند؛ Multi Mode هسته بزرگتری دارد و چند مسیر انتشار نور را میپذیرد. همین تفاوت بر پراکندگی مدی، فاصله قابل پشتیبانی و نوع فرستنده نوری اثر میگذارد.
Single Mode و Multi Mode چه معنایی دارند؟
فیبر نوری داده را بهصورت سیگنال نوری درون هسته منتقل میکند. هسته با لایهای به نام Cladding یا غلاف نوری احاطه شده است. تفاوت ضریب شکست این دو بخش به هدایت نور در طول فیبر کمک میکند. قطر هسته و مشخصات اپتیکی تعیین میکنند نور به چه شکل در فیبر منتشر شود.
فیبر Single Mode چیست؟
Single Mode یا سینگل مود هستهای بسیار باریک دارد. اندازه متداول آن با عبارت 9/125 µm نمایش داده میشود؛ یعنی قطر اسمی هسته حدود ۹ میکرومتر و قطر Cladding برابر ۱۲۵ میکرومتر است. این فیبر برای کار با منابع نوری و ماژولهای سینگل مود طراحی میشود و در شبکههای مخابراتی، FTTH، ارتباط بین ساختمانها، شبکههای شهری و لینکهای طولانی کاربرد گسترده دارد.
محدودشدن مسیر انتشار نور، پراکندگی مدی را حذف میکند؛ به همین دلیل سیگنال میتواند با محدودیت کمتری از این نظر در مسافت طولانی حرکت کند. البته فاصله نهایی فقط ویژگی کابل نیست و به نوع ماژول، طول موج، بودجه توان نوری، افت فیبر، کانکتورها و فیوژنها بستگی دارد.
فیبر Multi Mode چیست؟
Multi Mode یا مالتی مود هستهای بزرگتر دارد. OM1 معمولاً با ساختار 62.5/125 µm شناخته میشود، درحالیکه OM2، OM3، OM4 و OM5 عموماً از هسته 50/125 µm استفاده میکنند. هسته بزرگتر اجازه میدهد نور در چند مد یا مسیر انتشار حرکت کند.
مسیرهای مختلف دقیقاً در یک زمان به انتهای فیبر نمیرسند. این پدیده که Modal Dispersion یا پراکندگی مدی نام دارد، در فاصلههای بیشتر شکل پالس را تغییر میدهد و ظرفیت انتقال را محدود میکند. به همین دلیل مالتی مود عمدتاً در لینکهای کوتاه داخل ساختمان، اتاق سرور، مرکز داده و ارتباط میان سوئیچهای نزدیک استفاده میشود.
هسته باریک و مسیر انتشار کنترلشدهتر؛ مناسب فاصلههای طولانی و زیرساختهای مخابراتی.
هسته بزرگتر و چند مسیر انتشار؛ مناسب لینکهای کوتاه سازمانی و دیتاسنتری.

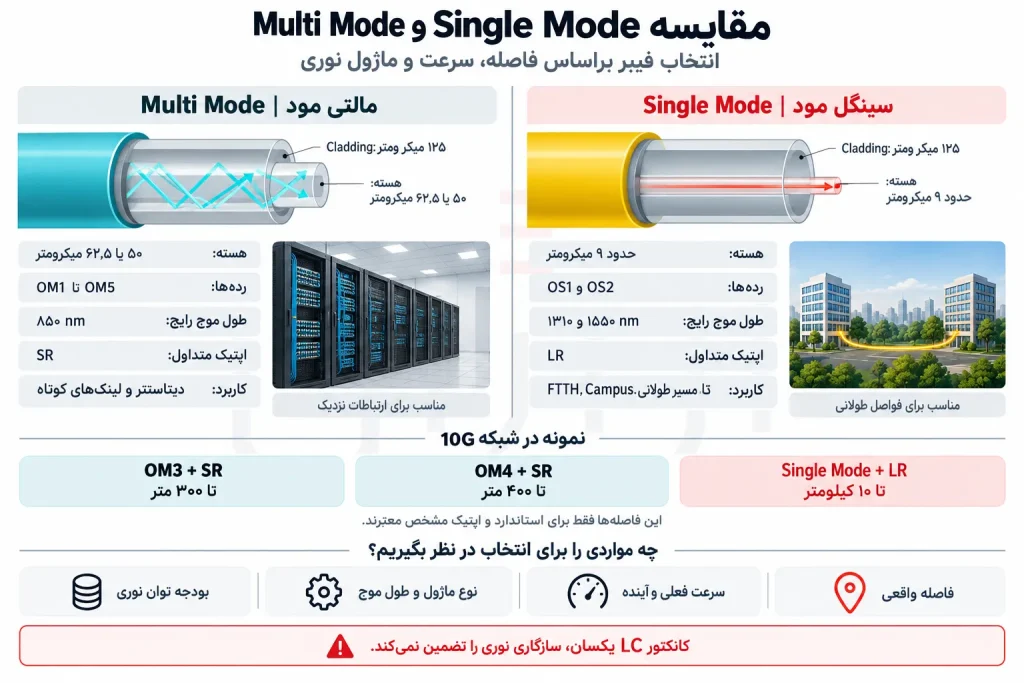

جدول مقایسه Single Mode و Multi Mode
| معیار | Single Mode | Multi Mode |
|---|---|---|
| ردههای متداول | OS1 و OS2 | OM1، OM2، OM3، OM4 و OM5 |
| قطر متداول هسته | حدود ۹ میکرومتر | ۵۰ یا ۶۲٫۵ میکرومتر |
| قطر Cladding | ۱۲۵ میکرومتر | ۱۲۵ میکرومتر |
| طول موج رایج | معمولاً ۱۳۱۰ یا ۱۵۵۰ نانومتر، بسته به اپتیک | معمولاً ۸۵۰ نانومتر، بسته به اپتیک |
| منبع نوری متداول | لیزر سینگل مود | VCSEL در بسیاری از اپتیکهای شبکه |
| فاصله کاربردی | از لینکهای کوتاه تا چندین کیلومتر، متناسب با ماژول و بودجه نوری | عمدتاً مسیرهای کوتاه داخل ساختمان و مرکز داده |
| محدودیت اصلی انتشار | افت و پراکندگی رنگی در طراحی مسیرهای طولانی | پراکندگی مدی در کنار افت و سایر محدودیتها |
| کاربرد متداول | FTTH، مخابرات، بین ساختمانها، Campus و WAN | دیتاسنتر، اتاق سرور و Backbone کوتاه داخلی |
عبارتهایی مانند «مالتی مود تا ۵۰۰ متر» یا «سینگل مود تا ۱۰ کیلومتر» قانون عمومی نیستند. فاصله مجاز از ترکیب سرعت، استاندارد رابط، نوع فیبر، ماژول نوری و افت کل مسیر به دست میآید.
انواع OS و OM چه تفاوتی دارند؟
OS1 و OS2 در فیبر سینگل مود
OS1 و OS2 ردههای کابلکشی سینگل مود هستند. OS2 معمولاً برای زیرساختهایی با افت کمتر و مسیرهای بیرونی، Campus و ارتباطات طولانی انتخاب میشود. OS1 بیشتر در برخی کابلهای داخلی و زیرساختهای قدیمی دیده میشود. این نامها را نباید جایگزین استاندارد خود تار نوری دانست؛ در مشخصات محصول ممکن است علاوه بر OS2، استانداردهایی مانند ITU-T G.652.D یا G.657.A1 نیز درج شوند.
فیبرهای خانواده G.657 برای تحمل بهتر خمش طراحی شدهاند، اما شعاع خمش مجاز همچنان باید از دیتاشیت کابل گرفته شود. عبارت Bend-Insensitive به معنی امکان خمکردن بدون محدودیت نیست.
OM1 تا OM5 در فیبر مالتی مود
ردههای OM ظرفیت پهنای باند مدی متفاوتی دارند. OM1 و OM2 بیشتر در شبکههای قدیمی دیده میشوند. OM3 و OM4 برای منابع لیزری ۸۵۰ نانومتری بهینه شدهاند و در لینکهای پرسرعت مراکز داده رایجاند. OM4 نسبت به OM3 پهنای باند مدی بالاتری دارد و در یک استاندارد و سرعت مشخص میتواند فاصله بیشتری فراهم کند.
OM5 یک فیبر مالتی مود پهنباند است که برای انتقال چند طول موج در محدوده کوتاه طراحی شده است. بااینحال، OM5 بهطور خودکار بهترین انتخاب برای هر مرکز داده نیست؛ نوع ترنسیور، معماری کابلکشی، فاصله و هزینه باید استفاده از آن را توجیه کنند.
| رده | ساختار متداول | جایگاه کاربردی |
|---|---|---|
| OM1 | 62.5/125 µm | زیرساختهای قدیمی و سرعتهای محدودتر |
| OM2 | 50/125 µm | شبکههای قدیمیتر با مسیر کوتاه |
| OM3 | 50/125 µm، بهینهشده برای لیزر | لینکهای پرسرعت کوتاه در شبکه سازمانی و دیتاسنتر |
| OM4 | 50/125 µm با پهنای باند مدی بیشتر | دیتاسنتر و لینکهایی با ظرفیت یا فاصله بیشتر نسبت به OM3 |
| OM5 | 50/125 µm، مالتی مود پهنباند | کاربردهای چندطولموجی کوتاه با اپتیک سازگار |
آیا Single Mode همیشه سریعتر است؟
سرعت لینک را نمیتوان فقط از نوع تار نوری تشخیص داد. یک کابل سینگل مود بدون ماژول و تجهیزات فعال مناسب، هیچ سرعت مشخصی ندارد؛ همین موضوع درباره مالتی مود نیز صادق است. استاندارد رابط Ethernet، ماژولهای دو سمت و مشخصات تجهیزات تعیین میکنند لینک با چه سرعتی برقرار شود.
برای مثال، در خانواده 10 Gigabit Ethernet، ماژولهای SR معمولاً برای مالتی مود و مسیرهای کوتاه طراحی میشوند؛ درحالیکه ماژولهای LR معمولاً روی سینگل مود و مسیر طولانیتر کار میکنند. در یک نمونه متداول، 10GBASE-SR میتواند روی OM3 تا ۳۰۰ متر و روی OM4 تا ۴۰۰ متر پشتیبانی شود و 10GBASE-LR روی سینگل مود تا ۱۰ کیلومتر برسد. این اعداد فقط برای همان استاندارد و اپتیک معتبرند و نباید به تمام ماژولهای 10G تعمیم داده شوند.
عبارت Multi Mode به معنی انتقال چند کانال شبکه روی یک تار نیست و Single Mode نیز به معنی تکرشتهبودن کابل نیست. کابل سینگل مود و مالتی مود هر دو میتوانند یک یا چند تار داشته باشند و لینک نیز میتواند Simplex، Duplex یا BiDi باشد.
تفاوت ماژولهای سینگل مود و مالتی مود
ماژول SFP یا SFP+ باید با نوع فیبر، سرعت پورت، طول موج و استاندارد رابط سازگار باشد. داشتن کانکتور LC در هر دو ماژول به معنی سازگاری نیست. یک ماژول 10GBASE-SR مالتی مود و یک ماژول 10GBASE-LR سینگل مود ممکن است هر دو کانکتور LC Duplex داشته باشند، اما منبع نوری، گیرنده، طول موج و نوع فیبر مورد انتظار آنها متفاوت است.
در دو سمت لینک باید از اپتیکهای مکمل و سازگار استفاده شود. سرعت، طول موج، تعداد تار، نوع کانکتور و استاندارد ماژولها را تطبیق دهید. در ماژولهای BiDi، طول موج ارسال یک سمت باید با طول موج دریافت سمت دیگر جفت باشد. سازگاری فیزیکی ماژول با اسلات SFP یا SFP+ نیز بهتنهایی عملکرد آن را تضمین نمیکند؛ فهرست سازگاری سازنده تجهیز باید بررسی شود.
بودجه توان نوری را فراموش نکنید
برای تعیین امکان برقراری لینک، فقط فاصله درجشده در نام ماژول کافی نیست. افت کابل، تعداد کانکتورها، آداپتورها، فیوژنها، اسپلیتر احتمالی و حاشیه طراحی باید محاسبه شود. مجموع افت مسیر باید میان حداقل توان ارسالی و حساسیت گیرنده قرار بگیرد و از حداکثر توان ورودی گیرنده نیز تجاوز نکند.
این نکته در لینکهای کوتاه با اپتیکهای پرقدرت نیز مهم است. اگر توان دریافتی بیش از محدوده مجاز ماژول باشد، ممکن است به Attenuator نوری نیاز باشد. تصمیم نهایی باید براساس دیتاشیت دقیق همان ماژول و اندازهگیری با Power Meter گرفته شود.
پیش از خرید، یک ماتریس شامل نوع فیبر، رده OS یا OM، سرعت، استاندارد ماژول، طول موج، فاصله، کانکتور و تعداد تار تهیه کنید. این کار از انتخاب قطعاتی جلوگیری میکند که جداگانه درستاند اما در کنار هم لینک سازگاری نمیسازند.
هزینه Single Mode و Multi Mode چگونه مقایسه میشود؟
این تصور که مالتی مود همیشه ارزانتر است، بدون بررسی پروژه قابل اتکا نیست. در گذشته اپتیکهای مالتی مود برای لینکهای کوتاه مزیت هزینهای مشخصی داشتند؛ اما قیمت ماژولهای سینگل مود، برند تجهیزات، سرعت موردنیاز و بازار تأمین میتواند نتیجه مقایسه را تغییر دهد.
هزینه کل فقط قیمت کابل نیست. قیمت ترنسیورها، پچکوردها، پیگتیلها، کاست، آداپتور، تست، فیوژن و ارتقای آینده را نیز محاسبه کنید. ممکن است کابل سینگل مود در یک مسیر جدید، با وجود تفاوت جزئی هزینه اولیه، نیاز به تعویض بستر هنگام افزایش فاصله یا ظرفیت را کاهش دهد. در مقابل، اگر یک مرکز داده از قبل زیرساخت OM4 استاندارد و ماژولهای سازگار دارد، حفظ مالتی مود میتواند تصمیم منطقیتری باشد.
آیا میتوان Single Mode و Multi Mode را به هم متصل کرد؟
اتصال مستقیم این دو نوع فیبر برای ساخت یک لینک استاندارد توصیه نمیشود. تفاوت قطر هسته و نحوه انتشار نور میتواند افت و رفتار نامطمئن ایجاد کند. یک لینک باید از ابتدا تا انتها براساس نوع فیبر و اپتیک سازگار طراحی شود.
اگر بخشی از شبکه سینگل مود و بخش دیگر مالتی مود است، تبدیل باید با تجهیز فعال مناسب مانند سوئیچ، مدیا کانورتر یا سامانه انتقال سازگار انجام شود. استفاده از تبدیل فیزیکی کانکتور، ماهیت نوری دو بستر را تغییر نمیدهد.
زرد برای سینگل مود، نارنجی برای OM1 و OM2، آبی فیروزهای برای OM3 و OM4 و سبز لیمویی برای OM5 رنگهای رایجی هستند؛ اما سازنده، منطقه و نوع روکش میتواند رنگ متفاوتی داشته باشد. نوشته روی کابل و دیتاشیت را مرجع قرار دهید.
این انتخاب برای چه کسانی مناسب است؟
✓ Single Mode را بررسی کنید اگر:
- لینک میان دو ساختمان یا در محوطه Campus اجرا میشود.
- مسافت فعلی یا توسعه آینده از محدوده اپتیک مالتی مود بیشتر است.
- زیرساخت برای FTTH، مخابرات یا ارتباط شهری طراحی میشود.
- میخواهید بستر پسیو برای نسلهای بعدی شبکه انعطاف بیشتری داشته باشد.
× Single Mode ممکن است اولویت نباشد اگر:
- زیرساخت سالم OM3 یا OM4 و اپتیکهای سازگار از قبل موجود است.
- تمام لینکها کوتاه و داخل رک یا سالن دیتاسنتر هستند.
- استاندارد رابط موردنظر روی مالتی مود فاصله لازم را کامل پوشش میدهد.
- تغییر بستر، هزینه و پیچیدگی غیرضروری به شبکه موجود تحمیل میکند.
Multi Mode برای اتاق سرور، دیتاسنتر و Backbone کوتاهی مناسب است که فاصله لینک در محدوده استاندارد اپتیک قرار دارد و زیرساخت OM3 یا OM4 آن از قبل پیشبینی شده است. برای مسیرهای بیرونی، بین ساختمانها، شبکههای مخابراتی و پروژههایی که توسعه بلندمدت اهمیت دارد، OS2 معمولاً گزینه قابل بررسیتری است.
چکلیست انتخاب نهایی
طول کابل، پچکوردها و مسیر عبور را اندازه بگیرید؛ فاصله مستقیم میان دو نقطه کافی نیست.
استاندارد 1G، 10G، 25G یا سرعت دیگر را همراه با نیاز احتمالی ارتقا مشخص کنید.
OS1، OS2 یا رده OM را از نوشته کابل، گزارش تست یا مستندات پروژه شناسایی کنید.
سرعت، استاندارد، طول موج، نوع فیبر، کانکتور و پشتیبانی تجهیز میزبان را کنترل کنید.
افت کابل، کانکتورها و فیوژنها را همراه با حاشیه طراحی در محاسبه قرار دهید.
افت هر رشته، پلاریته، تمیزی کانکتورها و عملکرد لینک را با ابزار مناسب کنترل کنید.
جمعبندی تفاوت سینگل مود و مالتی مود
Single Mode با هسته باریک، پراکندگی مدی کمتر و امکان پشتیبانی از مسیرهای طولانی شناخته میشود. Multi Mode هسته بزرگتری دارد و برای بسیاری از ارتباطات کوتاه و پرسرعت داخل ساختمان یا مرکز داده کاربردی است. هیچکدام بدون شناخت سناریو، گزینه مطلقاً بهتر نیستند.
برای شبکه جدید، فاصله و توسعه آینده معمولاً بیشترین وزن را دارند. در شبکه موجود، نوع کابل نصبشده و هزینه تعویض زیرساخت نیز تعیینکننده است. در هر دو حالت، کابل، ماژول و تجهیزات فعال باید بهعنوان یک سیستم واحد انتخاب شوند؛ زیرا یک کانکتور مشابه یا عدد سرعت یکسان، سازگاری نوری را تضمین نمیکند.
اگر میان OS2، OM3 یا OM4 مردد هستید، ابتدا فاصله، سرعت، نوع ماژول و توسعه آینده شبکه را مشخص کنید. بررسی این اطلاعات پیش از خرید تجهیزات فیبر نوری، از ناسازگاری و تعویض زودهنگام زیرساخت جلوگیری میکند.
سؤالات متداول
مهمترین تفاوت Single Mode و Multi Mode چیست؟
Single Mode هسته باریکتری دارد و نور را با پراکندگی مدی کمتر منتقل میکند؛ درحالیکه Multi Mode هسته بزرگتری دارد و چند مد انتشار نور را میپذیرد. این تفاوت بر فاصله، نوع ماژول و کاربرد اثر میگذارد.
برای ارتباط بین دو ساختمان سینگل مود بهتر است یا مالتی مود؟
برای مسیر بین ساختمانها معمولاً OS2 انتخاب قابل بررسیتری است؛ بهویژه اگر فاصله، توسعه آینده یا سرعتهای بالاتر اهمیت داشته باشند. تصمیم نهایی باید با نوع ماژول، فاصله واقعی و بودجه توان نوری تطبیق داده شود.
آیا Single Mode فقط برای مسافت طولانی است؟
خیر. از سینگل مود میتوان در مسیر کوتاه نیز استفاده کرد، به شرط آنکه طول مسیر و توان دریافتی در محدوده مجاز ماژول باشند. مزیت اصلی آن محدودنبودن به کاربردهای کوتاه و انعطاف بیشتر برای توسعه است.
آیا ماژول سینگل مود روی کابل مالتی مود کار میکند؟
این ترکیب برای یک لینک استاندارد توصیه نمیشود. نوع فیبر، منبع نوری و مشخصات ماژول باید با یکدیگر سازگار باشند. یکسانبودن کانکتور LC یا SC به معنی سازگاری نوری نیست.
تفاوت OM3 و OM4 چیست؟
هر دو معمولاً فیبر مالتی مود 50/125 میکرومتر و بهینهشده برای لیزر هستند، اما OM4 پهنای باند مدی بالاتری دارد و برای یک استاندارد مشخص میتواند فاصله بیشتری نسبت به OM3 پشتیبانی کند.
آیا رنگ روکش برای تشخیص نوع فیبر کافی است؟
خیر. رنگهای قراردادی رایجاند، اما همیشه قطعی نیستند. نوع فیبر را از نوشته روی کابل، مشخصات پچکورد، دیتاشیت یا گزارش تست شناسایی کنید.
برای انتخاب فیبر، ابتدا کابل را انتخاب کنیم یا ماژول را؟
کابل و ماژول باید همزمان و براساس سرعت، فاصله، محیط نصب و توسعه آینده انتخاب شوند. انتخاب مستقل هرکدام ممکن است به ناسازگاری طول موج، استاندارد، کانکتور یا بودجه نوری منجر شود.
