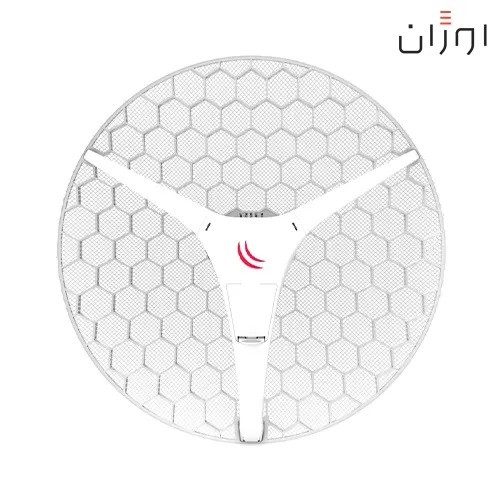

MikroTik LHG XL HP5 یک رادیو وایرلس Outdoor با آنتن جهتدار 27dBi و توان خروجی بالاتر است که برای لینکهای Point-to-Point برد بلند و استفاده بهعنوان CPE روی باند 5GHz طراحی شده است. این مدل از استاندارد 802.11a/n استفاده میکند، دو Chain رادیویی دارد و حداکثر Data Rate وایرلس آن به 300Mbps میرسد.
تفاوت اصلی LHG XL HP5 با LHG 5 معمولی فقط در توان رادیویی نیست. نسخه XL از آنتن بزرگتر 27dBi با Beamwidth حدود 6.4 درجه استفاده میکند و توان Tx آن در برخی نرخهای پایین تا 28dBm میرسد. همین ترکیب Link Budget بیشتری برای مسیرهای طولانی در اختیار شما قرار میدهد.
اما قبل از خرید باید یک محدودیت مهم را در نظر بگیرید: این مدل فقط یک پورت 10/100 Ethernet دارد. بنابراین اگر پروژه شما به Throughput بالاتر از محدوده Fast Ethernet نیاز دارد، بهتر است LHG XL 5 ac یا نسلهای جدیدتر را بررسی کنید.
27dBi
Beamwidth 6.4°
High Power
300Mbps
Passive PoE
LHG XL HP5 برای چه پروژهای مناسب است؟
LHG XL HP5 بیشتر برای پروژههایی مناسب است که فاصله بین دو نقطه زیاد است و یک رادیوی جهتدار با Gain بالا و Link Budget بیشتر نیاز دارید. ارتباط بین دو ساختمان، اتصال یک سایت دورافتاده، انتقال شبکه به کارگاه یا انبار و ایجاد Backbone وایرلس سبک از کاربردهای قابلبررسی این مدل هستند.
MikroTik این مدل را برای لینکهای Point-to-Point تا حدود 40 کیلومتر در شرایط مناسب طراحی کرده است. با این حال فاصله واقعی قابل دستیابی به دید مستقیم، Fresnel Zone، ارتفاع نصب، نویز، فرکانس، توان مجاز منطقه و کیفیت تنظیم دو سمت لینک بستگی دارد.
برای مشاهده سایر گزینهها میتوانید صفحه رادیوهای وایرلس MikroTik را نیز بررسی کنید.
LHG XL HP5 انتخاب مناسبی است اگر:
- بین دو نقطه فاصله زیادی دارید.
- برای Link Budget پروژه به آنتن 27dBi نیاز دارید.
- دید رادیویی مناسبی بین دو سمت لینک وجود دارد.
- سرعت کمتر از 100Mbps برای پروژه شما کافی است.
- به یک رادیوی High Power روی باند 5GHz نیاز دارید.
- میخواهید رادیو و آنتن در یک مجموعه یکپارچه باشند.
- دستگاه قرار است روی دکل، پشتبام یا پایه Outdoor نصب شود.
بهتر است سراغ مدل دیگری بروید اگر:
اگر مسیر شما به Gain 27dBi نیاز ندارد و یک مدل کوچکتر و ارزانتر پاسخگوی پروژه است، MikroTik LHG 5 با آنتن 24.5dBi میتواند انتخاب اقتصادیتری باشد.
اگر به همان آنتن 27dBi نیاز دارید اما سرعت بالاتر و پورت Gigabit برایتان مهم است، MikroTik LHG XL 5 ac انتخاب مناسبتری است. این مدل از Wi-Fi 5، Data Rate تا 867Mbps و Gigabit Ethernet استفاده میکند.
اگر هدف شما ایجاد پوشش Wi-Fi برای کاربران در خانه، دفتر یا محوطه است، LHG XL HP5 مناسب این کاربرد نیست. Beam بسیار باریک دستگاه برای لینک جهتدار طراحی شده است.
نقاط قوت و محدودیتهای LHG XL HP5
نقاط قوت
- آنتن جهتدار یکپارچه 27dBi
- Beamwidth باریک حدود 6.4 درجه
- توان Tx تا 28dBm در برخی Data Rateها
- مناسب لینکهای Point-to-Point برد بلند
- Dual-Chain روی باند 5GHz
- حداکثر Data Rate برابر 300Mbps
- طراحی Grid با سطح کمتر در برابر باد
- RouterOS با License Level 3
- Passive PoE
- استاندارد حفاظتی IP54
محدودیتها
- پورت شبکه فقط 10/100Mbps است.
- از Wi-Fi 5 یا Wi-Fi 6 پشتیبانی نمیکند.
- برای لینکهای پرظرفیت انتخاب مناسبی نیست.
- Beam بسیار باریک به Aim دقیق نیاز دارد.
- ابعاد آن از LHG 5 معمولی بزرگتر است.
- توان بیشتر نمیتواند مانع یا Fresnel Zone نامناسب را جبران کند.
- نویز شدید همچنان میتواند ظرفیت لینک را کاهش دهد.
- PoE دستگاه از نوع Passive است.
بررسی ویژگیهای اصلی MikroTik LHG XL HP5
آنتن XL با Gain برابر 27dBi
یکی از اصلیترین تفاوتهای LHG XL HP5 با LHG 5 و LHG HP5، آنتن بزرگتر آن است. Gain آنتن این مدل برابر 27dBi است؛ در حالی که دو مدل کوچکتر خانواده از آنتن 24.5dBi استفاده میکنند.
افزایش Gain باعث میشود انرژی رادیویی در مسیر باریکتری متمرکز شود و Link Budget بیشتری برای مسیرهای طولانی ایجاد شود. البته Gain بالاتر به معنی عبور سیگنال از موانع نیست و همچنان باید Line of Sight و Fresnel Zone مناسب وجود داشته باشد.
مشخصات کامل این مدل را میتوانید در صفحه رسمی LHG XL HP5 در سایت MikroTik بررسی کنید.
Beamwidth حدود 6.4 درجه
Beamwidth آنتن LHG XL HP5 حدود 6.4 درجه است. این زاویه باریک برای لینکهای Point-to-Point برد بلند مزیت محسوب میشود، چون انرژی رادیویی در مسیر مشخصتری متمرکز میشود.
در مقابل، همین ویژگی باعث میشود Alignment دستگاه اهمیت بیشتری پیدا کند. در یک لینک طولانی، حتی اختلاف زاویه کوچک میتواند روی Signal Level و کیفیت ارتباط اثر بگذارد.
بهتر است تنظیم نهایی جهت دو سمت لینک بر اساس اطلاعاتی مثل Signal Strength، CCQ و نرخ Tx/Rx انجام شود و فقط به تنظیم چشمی تکیه نشود.
High Power با توان Tx تا 28dBm
LHG XL HP5 نسخه High Power خانواده LHG است. در مشخصات رسمی MikroTik توان Tx دستگاه در نرخ 6Mbps و MCS0 تا 28dBm اعلام شده است. در نرخهای بالاتر این مقدار کاهش پیدا میکند؛ برای مثال در MCS7 توان Tx برابر 24dBm است.
بنابراین بهتر است توان خروجی این مدل را یک عدد ثابت در تمام شرایط در نظر نگیریم. توان واقعی به Modulation و Data Rate وابسته است.
MikroTik در مقایسه رسمی خانواده LHG، توان این مدل را تا حدود 630mW اعلام کرده است؛ در حالی که LHG 5 معمولی تا حدود 316mW معرفی شده است.
توان بیشتر همیشه مشکل لینک را حل نمیکند
High Power بودن دستگاه در Link Budget کمک میکند، اما راهحل تمام مشکلات یک لینک نیست. اگر مسیر Fresnel Zone مناسبی نداشته باشد، یک ساختمان یا درخت در مسیر قرار گرفته باشد یا فرکانس مورد استفاده شدیداً شلوغ باشد، افزایش توان بهتنهایی نمیتواند یک لینک باکیفیت ایجاد کند.
همچنین یک لینک وایرلس دوطرفه است. قدرت ارسال یک سمت فقط بخشی از معادله است و مشخصات رادیوی سمت مقابل نیز باید در طراحی لینک در نظر گرفته شود.
طراحی توری 550 میلیمتری
قطر LHG XL HP5 برابر 550 میلیمتر و عمق آن 245 میلیمتر است. بنابراین نسبت به LHG 5 معمولی با قطر 391 میلیمتر، دیش بزرگتری دارد.
ساختار Grid یا توری باعث میشود سطح بسته کمتری در برابر باد ایجاد شود. MikroTik برای این خانواده Wind Loading برابر 186 نیوتن در سرعت باد 205 کیلومتر بر ساعت اعلام کرده است.
این عدد به معنی بیاهمیت بودن پایه نصب نیست. دکل، بستها، سازه و کیفیت نصب همچنان باید متناسب با شرایط باد محل پروژه انتخاب شوند.
Wi-Fi 4 و حداکثر Data Rate برابر 300Mbps
LHG XL HP5 روی باند 5GHz از استانداردهای 802.11a/n استفاده میکند و نسل وایرلس آن Wi-Fi 4 است. رادیوی دستگاه Dual-Chain بوده و حداکثر Data Rate اسمی آن 300Mbps است.
Data Rate رادیویی با Throughput واقعی یکسان نیست. فاصله، Channel Width، نویز، Signal، Modulation و Configuration روی سرعت واقعی تأثیر دارند.
علاوه بر این، پورت 100Mbps خود دستگاه یک محدودیت سختافزاری مهم ایجاد میکند و اجازه نمیدهد ظرفیت بالاتر رادیویی بهطور کامل وارد شبکه کابلی شود.
پورت Fast Ethernet؛ مهمترین محدودیت سرعت
LHG XL HP5 دارای یک پورت 10/100 Ethernet است. در تست رسمی MikroTik نیز Throughput Bridge در Packetهای بزرگ در حدود 98Mbps ثبت شده است.
بنابراین اگر هدف پروژه انتقال اینترنت 50 یا 80Mbps باشد، این محدودیت ممکن است قابل قبول باشد. اما برای لینک 200، 500 یا 1000Mbps انتخاب LHG XL HP5 منطقی نیست.
برای سرعتهای بالاتر، LHG XL 5 ac با پورت Gigabit گزینه مناسبتری است.
پردازنده AR9344 و 64MB RAM
این مدل از پردازنده تکهستهای AR9344 با فرکانس 600MHz، حافظه RAM برابر 64MB و 16MB حافظه Flash استفاده میکند.
این سختافزار برای نقش اصلی دستگاه یعنی CPE یا Endpoint یک لینک وایرلس طراحی شده است. برای پردازشهای پیچیده RouterOS، تعداد زیاد Queue یا Firewall Rule بهتر است از تجهیزات قویتری استفاده شود.
RouterOS Level 3
LHG XL HP5 با RouterOS و License Level 3 عرضه میشود. این سطح لایسنس برای استفاده بهعنوان CPE و سناریوهای Point-to-Point مناسب است.
RouterOS امکان مشاهده و مدیریت پارامترهایی مثل Signal، Tx/Rx Rate، Channel، Bridge و تنظیمات رادیویی را در اختیار مدیر شبکه قرار میدهد.
Passive PoE و مصرف 7 وات
LHG XL HP5 از Passive PoE با محدوده ولتاژ ورودی 10 تا 28 ولت استفاده میکند و حداکثر مصرف برق آن 7 وات است.
آداپتور 24V 0.38A و PoE Injector در بسته استاندارد دستگاه وجود دارند و برق از طریق همان کابل Ethernet به رادیو منتقل میشود.
اگر از سوئیچ PoE یا Injector دیگری استفاده میکنید، باید ولتاژ خروجی آن با دستگاه سازگار باشد. Passive PoE را نباید با 802.3af/at یکسان در نظر گرفت.
مشخصات فنی MikroTik LHG XL HP5
| مشخصه | مقدار |
|---|---|
| مدل | LHG XL HP5 |
| Product Code | RBLHG-5HPnD-XL |
| معماری | MIPSBE |
| پردازنده | AR9344 |
| تعداد هسته CPU | 1 هسته |
| فرکانس CPU | 600MHz |
| RAM | 64MB |
| حافظه ذخیرهسازی | 16MB Flash |
| باند وایرلس | 5GHz |
| نسل وایرلس | Wi-Fi 4 |
| استاندارد وایرلس | 802.11a/n |
| تعداد Chain | 2 |
| حداکثر Data Rate | 300Mbps |
| حداکثر Tx Power | تا 28dBm بسته به Data Rate |
| Gain آنتن | 27dBi |
| Beamwidth | حدود 6.4 درجه |
| پورت شبکه | 1× 10/100 Ethernet |
| PoE-In | Passive PoE |
| ولتاژ ورودی | 10 تا 28 ولت |
| حداکثر مصرف برق | 7 وات |
| خنککاری | Passive |
| سیستمعامل | RouterOS |
| RouterOS License | Level 3 |
| استاندارد حفاظتی | IP54 |
| ابعاد | قطر 550 × عمق 245 میلیمتر |
| وزن دستگاه | حدود 945 گرم |
| Wind Loading | 186N در 205km/h |
| دمای محیطی تستشده | منفی 40 تا مثبت 70 درجه سانتیگراد |
| آداپتور همراه | 24V 0.38A |
| PoE Injector | همراه دستگاه |
LHG XL HP5 در چه سناریوهایی کاربرد دارد؟
لینک بین دو ساختمان با فاصله زیاد
اگر ساختمان مرکزی و انبار، کارخانه، سوله یا سایت دوم فاصله قابلتوجهی با یکدیگر دارند، LHG XL HP5 میتواند برای ایجاد Wireless Bridge بین دو شبکه استفاده شود.
در چنین پروژهای معمولاً در هر سمت یک رادیوی سازگار نصب میشود و دو دستگاه باید با دقت به سمت یکدیگر Aim شوند.
سایتهای دورافتاده با ترافیک زیر 100Mbps
اگر یک سایت دوردست، نگهبانی، سیستم مانیتورینگ یا مجموعهای از تجهیزات شبکه دارید که مجموع ترافیک آنها زیر محدوده Fast Ethernet قرار دارد، Gain بالای LHG XL HP5 میتواند برای ایجاد لینک مناسب باشد.
اگر تعداد دوربینها یا حجم داده باعث میشود ترافیک به بیش از 100Mbps برسد، بهتر است از ابتدا مدل Gigabit انتخاب شود.
دریافت اینترنت از فاصله دور
LHG XL HP5 میتواند بهعنوان CPE نیز استفاده شود؛ یعنی در سمت مشترک نصب شود و به Base Station یک ارائهدهنده اینترنت بیسیم متصل شود.
برای این کاربرد باید استاندارد، پروتکل وایرلس، فرکانس و Configuration شبکه سرویسدهنده با دستگاه سازگار باشد.
مقایسه LHG XL HP5 با LHG 5 و LHG XL 5 ac
| ویژگی | LHG 5 | LHG XL HP5 | LHG XL 5 ac |
|---|---|---|---|
| نسل وایرلس | Wi-Fi 4 | Wi-Fi 4 | Wi-Fi 5 |
| Gain آنتن | 24.5dBi | 27dBi | 27dBi |
| حداکثر Data Rate | 300Mbps | 300Mbps | 867Mbps |
| حداکثر Tx در نرخ پایین | 25dBm | 28dBm | 25dBm |
| Ethernet | 10/100 | 10/100 | Gigabit |
| CPU | 1× 600MHz | 1× 600MHz | 4 هسته ARM |
| RAM | 64MB | 64MB | 256MB |
| حداکثر مصرف | 6W | 7W | 8W |
LHG 5 را انتخاب کنید اگر…
پروژه به Gain و توان رادیویی نسخه XL HP5 نیاز ندارد و آنتن 24.5dBi برای Link Budget کافی است. LHG 5 کوچکتر و اقتصادیتر است.
LHG XL HP5 را انتخاب کنید اگر…
Gain 27dBi و توان Tx بیشتر برای لینک برد بلند اهمیت دارد، اما Throughput زیر 100Mbps برای پروژه کافی است. این دقیقاً جایی است که XL HP5 نسبت به LHG 5 معمولی معنا پیدا میکند.
LHG XL 5 ac را انتخاب کنید اگر…
همان آنتن 27dBi را میخواهید اما پورت Fast Ethernet و Wi-Fi 4 برایتان محدودکننده هستند. LHG XL 5 ac از 802.11ac، Data Rate تا 867Mbps، Gigabit Ethernet، CPU چهار هستهای و 256MB RAM استفاده میکند.
تجهیزات و نکات نصب LHG XL HP5
داخل بسته استاندارد دستگاه آداپتور 24V 0.38A، PoE Injector، دو حلقه فلزی و K-LHG Kit قرار دارد.
به دلیل قطر 550 میلیمتری و Beamwidth بسیار باریک، انتخاب پایه محکم و Alignment دقیق در این مدل اهمیت بیشتری نسبت به رادیوهای کوچکتر دارد.
برای پروژههای Outdoor بهتر است کابل شبکه مناسب فضای باز، Grounding و حفاظت در برابر Surge نیز در طراحی لحاظ شوند. IP54 بودن خود دستگاه جایگزین نصب اصولی و حفاظت الکتریکی نیست.
قیمت و خرید رادیو وایرلس MikroTik LHG XL HP5
قیمت روز و وضعیت موجودی LHG XL HP5 در بخش فروش بالای همین صفحه نمایش داده میشود. با توجه به تغییرات بازار تجهیزات شبکه، برای سفارش بهتر است اطلاعات همان بخش را مبنا قرار دهید.
LHG XL HP5 در اوژان با گارانتی 12 ماهه شرکتی و 14 روز ضمانت اصالت کالا اوژان عرضه میشود.
هنگام بررسی قیمت LHG XL HP5 باید مشخص کنید که واقعاً به Gain 27dBi و High Power بودن این مدل نیاز دارید یا خیر. اگر LHG 5 معمولی Link Budget موردنیاز پروژه را تأمین میکند، پرداخت هزینه بیشتر لزوماً مزیت عملی ایجاد نمیکند.
از طرف دیگر، اگر سرعت بالاتر از 100Mbps لازم دارید، بهتر است اختلاف قیمت با LHG XL 5 ac را بررسی کنید. در چنین شرایطی Fast Ethernet مدل HP5 میتواند خیلی زود به گلوگاه پروژه تبدیل شود.
قبل از خرید LHG XL HP5 این موارد را بررسی کنید
سرعت موردنیاز: پورت شبکه دستگاه فقط 100Mbps است. اگر Throughput بالاتر میخواهید، LHG XL 5 ac یا مدل جدیدتر را انتخاب کنید.
فاصله لینک: MikroTik این مدل را برای لینکهای Point-to-Point تا 40 کیلومتر طراحیشده معرفی میکند، اما این عدد تضمینشده نیست.
دید مستقیم: در لینکهای برد بلند، Fresnel Zone و Line of Sight اهمیت زیادی دارند. High Power بودن دستگاه نمیتواند مانع فیزیکی را جبران کند.
Alignment: Beamwidth حدود 6.4 درجه است؛ بنابراین تنظیم دقیق جهت دو سمت لینک ضروری است.
نویز: افزایش توان همیشه راهحل نویز نیست. وضعیت کانالهای 5GHz و میزان Interference محیط را قبل از نصب بررسی کنید.
Gain: آنتن این مدل 27dBi است. اگر پروژه به این Gain نیاز ندارد، LHG 5 معمولی میتواند اقتصادیتر باشد.
PoE: دستگاه از Passive PoE با ورودی 10 تا 28 ولت استفاده میکند. منبع تغذیه جایگزین باید سازگار باشد.
ابعاد: قطر دستگاه 550 میلیمتر است؛ بنابراین فضای نصب، مقاومت پایه و شرایط باد را قبل از خرید بررسی کنید.
آیا LHG XL HP5 انتخاب مناسبی برای شماست؟
اگر به یک لینک 5GHz برد بلند نیاز دارید، Gain آنتن 27dBi و توان Tx بالاتر برای Link Budget پروژه اهمیت دارد و محدودیت 100Mbps با نیاز شبکه شما سازگار است، LHG XL HP5 انتخاب منطقیای محسوب میشود.
اگر مسیر سادهتر است، LHG 5 معمولی میتواند هزینه کمتری ایجاد کند. اگر همان برد و Gain را با ظرفیت بالاتر میخواهید، LHG XL 5 ac به دلیل Wi-Fi 5 و Gigabit Ethernet انتخاب مناسبتری است.
بنابراین دلیل انتخاب LHG XL HP5 صرفاً «برد بیشتر» یا «قدرت بیشتر» نیست. این مدل زمانی ارزش خرید دارد که Link Budget بالاتر واقعاً موردنیاز باشد و Fast Ethernet نیز گلوگاه پروژه محسوب نشود.
برای مشاهده سایر مدلها میتوانید صفحه محصولات MikroTik در اوژان را بررسی کنید.
