آموزش جانمایی و تنظیم U7 LR؛ پوشش بهتر بدون افزایش بی‌رویه توان ارسال

عبارت Long‑Range در نام UniFi U7 LR ممکن است این تصور را ایجاد کند که برای پوشش بهتر کافی است دستگاه را نصب کنیم و توان ارسال هر دو رادیو را روی بیشترین مقدار بگذاریم. این روش معمولاً نتیجه مطلوبی ندارد. پوشش وای‌فای یک ارتباط دوطرفه است؛ اکسس پوینت باید صدای کلاینت را بشنود و کلاینت نیز باید بتواند پاسخ خود را به آن برساند. توان زیاد می‌تواند مرز سلول‌ها را بیش‌ازحد گسترش دهد، هم‌پوشانی را افزایش دهد و باعث شود گوشی یا لپ‌تاپ دیرتر به اکسس پوینت نزدیک‌تر منتقل شود. نتیجه ممکن است آنتن ظاهراً قوی، اما سرعت پایین و Roaming ناپایدار باشد. در این راهنما، جانمایی و تنظیم U7 LR را از شناخت سخت‌افزار تا انتخاب محل، کانال، پهنای کانال، توان ارسال و آزمون پس از نصب بررسی می‌کنیم. مقادیر رادیویی باید با Site Survey تعیین شوند و هیچ عدد ثابتی برای همه ساختمان‌ها وجود ندارد.

مشخصات مؤثر بر جانمایی U7 LR

U7 LR پنج Spatial Stream دارد: رادیوی 5 گیگاهرتز آن 3×3 و رادیوی 2.4 گیگاهرتز 2×2 است. Ubiquiti پوشش اسمی 160 مترمربع، ظرفیت اتصال بیش از 300 کلاینت و Uplink سیمی 2.5GbE را اعلام می‌کند. بیشینه توان مصرفی دستگاه 14 وات و روش تغذیه آن PoE است. نرم‌افزار مدیریتی نیز باید حداقل با نسخه موردنیاز سازنده، یعنی UniFi Network 9.1.120، سازگار باشد.

توان ارسال بیشینه رسمی برای 5 گیگاهرتز 27dBm و برای 2.4 گیگاهرتز 26dBm است، اما این اعداد هدف تنظیم روزمره نیستند. توان قابل‌استفاده می‌تواند با منطقه مقرراتی، کانال، محدودیت EIRP و تنظیمات کنترلر محدود شود. همچنین پوشش 160 مترمربع، نتیجه تضمین‌شده هر ساختمان نیست؛ جنس دیوار، ارتفاع سقف، نویز، چیدمان و رادیوی کلاینت نتیجه را تغییر می‌دهند.

مرحله اول: هدف پوشش را پیش از انتخاب محل تعریف کنید

ابتدا محل کاربران، نوع کلاینت و سرویس حساس را مشخص کنید. پوشش برای پیام‌رسان و وب‌گردی با پوشش موردنیاز تماس صوتی، کلاس آنلاین یا انتقال فایل یکسان نیست. نقاط تجمع، اتاق جلسه، مسیر حرکت، انبار و گوشه‌های پشت چند دیوار را روی نقشه علامت بزنید. اگر چند اکسس پوینت دارید، فقط نقاط کور مهم نیستند؛ محدوده هم‌پوشانی و جایی که Roaming باید رخ دهد نیز بخشی از طراحی است.

یک حد هدف برای کیفیت سرویس تعریف کنید و آن را با کلاینت‌های واقعی بسنجید. مستندات عمومی Ubiquiti سیگنال حدود ‎-70dBm یا بهتر را برای اتصال پایدار مطرح می‌کنند و برای عملکرد بالاتر مقادیر قوی‌تر لازم است؛ اما این عدد نباید بدون توجه به نویز و SNR به‌تنهایی استفاده شود. کلاینت با RSSI مناسب در محیط پرنویز همچنان می‌تواند Retry و تأخیر بالا داشته باشد.

مرحله دوم: محل نصب سقفی یا دیواری را درست انتخاب کنید

نصب سقفی برای توزیع یکنواخت‌تر

U7 LR برای نصب سقفی و دیواری طراحی شده است. در فضای اداری، نصب سقفی نزدیک مرکز محدوده مصرف معمولاً شروع مناسبی برای توزیع افقی است. قرارگیری در گوشه ساختمان، بالای کمد فلزی، کنار تیر بتنی یا داخل محفظه بسته می‌تواند الگوی انتشار و دریافت را مختل کند. دستگاه را صرفاً در نزدیک‌ترین نقطه به رک نصب نکنید؛ مسیر کابل باید تابع طرح رادیویی باشد.

نصب دیواری فقط با بررسی جهت پوشش

نصب دیواری مجاز است، اما با چرخاندن اکسس پوینت، جهت الگوی آنتن نسبت به فضای استفاده تغییر می‌کند. اگر هدف پوشش اتاق‌های پشت دستگاه یا طبقه دیگر است، نباید از روی ظاهر دایره‌ای بدنه درباره انتشار یکنواخت تصمیم گرفت. الگوی آنتن سازنده فقط راهنمای اولیه است؛ نمودارهای آزمایشگاهی در محیط واقعی به‌دلیل مصالح و هندسه ساختمان تغییر می‌کنند.

مرحله سوم: زیرساخت سیمی و PoE را کنترل کنید

U7 LR یک پورت 2.5GbE دارد. برای استفاده از این ظرفیت، پورت سوئیچ و مسیر کابل باید لینک 2.5GbE را پایدار مذاکره کنند. اتصال دستگاه به پورت یک‌گیگابیتی امکان‌پذیر است، اما Uplink را به همان سرعت محدود می‌کند. کابل معیوب، پانچ نامناسب یا افت لینک روی 100Mbps ممکن است به‌اشتباه ضعف پوشش یا عملکرد Wi‑Fi تلقی شود.

روش تغذیه رسمی دستگاه PoE و بازه ولتاژ آن 42.5 تا 57 ولت است. استاندارد خروجی هر پورت، توان در دسترس و PoE Budget کل سوئیچ را کنترل کنید. پس از Adoption نیز سرعت Uplink، قطع‌و‌وصل، خطاهای پورت و مصرف توان را ببینید. تنظیم رادیو روی لینکی که ناپایدار است، نتیجه عیب‌یابی را مخدوش می‌کند.

مرحله چهارم: کانال و پهنای کانال را براساس محیط انتخاب کنید

U7 LR در باند 5 گیگاهرتز از پهنای 20، 40، 80 و 160 مگاهرتز پشتیبانی می‌کند. کانال عریض‌تر نرخ PHY بالقوه را افزایش می‌دهد، ولی طیف بیشتری اشغال می‌کند و تعداد کانال‌های مستقل را کاهش می‌دهد. در دفتر پرتراکم یا شبکه چند AP، انتخاب 160MHz صرفاً برای رسیدن به عدد 4.3Gbps می‌تواند تداخل هم‌کانال و ناپایداری را بیشتر کند.

در UniFi از ابزارهای Airtime Scan یا RF Scan برای بررسی استفاده کانال و تداخل کمک بگیرید. اسکن کامل ممکن است رادیوی موردنظر را موقتاً از سرویس خارج کند؛ بنابراین آن را خارج از ساعت کاری و با برنامه بازگشت انجام دهید. نزدیک‌ترین APها را تا حد امکان روی کانال‌های غیرهمسان قرار دهید. برای 2.4 گیگاهرتز نیز پهنای محافظه‌کارانه و طرح کانال منظم معمولاً از دنبال‌کردن سرعت اسمی مهم‌تر است.

مرحله پنجم: توان ارسال را برای هر باند جداگانه تنظیم کنید

باند 2.4 گیگاهرتز معمولاً دورتر می‌رسد و بهتر از موانع عبور می‌کند. اگر توان 2.4GHz بیش‌ازحد بالا باشد، کلاینت دوبانده ممکن است در فاصله زیاد روی این باند بماند و از ظرفیت 5GHz استفاده نکند. در شبکه چند AP، این موضوع سلول‌های بزرگ و هم‌پوشان می‌سازد. یک رویکرد رایج، نگه‌داشتن توان 2.4GHz پایین‌تر از 5GHz است؛ اما اختلاف دقیق باید با اندازه‌گیری تعیین شود.

توان 5GHz را نیز خودکار روی بیشینه قرار ندهید. اکسس پوینت ممکن است کلاینت را بشنود، اما گوشی با توان کمتر نتواند پاسخ مناسبی برگرداند. از مقدار متوسط یا Auto به‌عنوان Baseline شروع کنید، سپس در نقاط مرزی RSSI، SNR، Retry، PHY Rate و Throughput را ثبت کنید. هر بار فقط یک باند یا یک AP را تغییر دهید تا اثر تغییر قابل تشخیص باشد.

مرحله ششم: Roaming را با مرز سلول هماهنگ کنید

در شبکه چند اکسس پوینتی، تصمیم نهایی Roaming عمدتاً با کلاینت است. هماهنگی SSID، امنیت و VLAN میان APهای همان سرویس ضروری است، اما به‌تنهایی جابه‌جایی به‌موقع را تضمین نمی‌کند. BSS Transition و Fast Roaming می‌توانند به کلاینت‌های سازگار کمک کنند؛ رفتار گوشی‌ها، اسکنرها و تجهیزات قدیمی باید جداگانه آزمایش شود.

Minimum RSSI ابزار افزایش برد نیست. این گزینه کلاینت ضعیف‌تر از آستانه را قطع می‌کند و اگر AP جایگزین مناسبی وجود نداشته باشد، دستگاه ممکن است دوباره به همان AP متصل و مجدداً قطع شود. Ubiquiti نیز برای آن مقدار عمومی واحدی پیشنهاد نمی‌کند و Site Survey را مبنا می‌داند. ابتدا توان، جانمایی و هم‌پوشانی را اصلاح کنید؛ سپس در صورت نیاز، آستانه هر رادیو را با آزمون کلاینت‌های واقعی تنظیم کنید.

مرحله هفتم: پوشش را پیش و پس از تغییر اندازه بگیرید

یک مسیر آزمون ثابت بسازید که از نزدیک AP آغاز شود، از نقاط مرزی و پشت موانع عبور کند و به محدوده AP بعدی برسد. با یک کلاینت جدید و حداقل یک کلاینت ضعیف‌تر آزمایش کنید. RSSI، SNR، Retry، تأخیر، Packet Loss، باند متصل، AP میزبان و Throughput محلی را ثبت کنید. تست اینترنت به‌تنهایی نمی‌تواند مشکل رادیو را از محدودیت ISP یا Gateway جدا کند.

پس از هر تغییر کانال یا توان، همان مسیر و همان سرویس را تکرار کنید. اگر فقط یک نقطه بهتر و چند ناحیه دیگر بدتر شده‌اند، تنظیم جدید الزاماً موفق نیست. محیط RF ثابت نمی‌ماند؛ بعد از تغییر چیدمان، اضافه‌شدن AP همسایه یا افزایش کاربران، اسکن و اندازه‌گیری را دوباره انجام دهید.

سناریوی فرضی: دفتر مستطیلی با دو U7 LR

در یک سناریوی فرضی، دو U7 LR در دو انتهای یک دفتر مستطیلی نصب شده‌اند. هر دو رادیوی 2.4 و 5 گیگاهرتز روی High قرار دارند و کانال 5GHz آن‌ها یکسان است. کاربران در مرکز دفتر سیگنال قوی می‌بینند، اما تماس‌ها ناپایدار است و بعضی لپ‌تاپ‌ها به AP دورتر متصل می‌مانند.

راه‌حل، افزایش بیشتر توان یا افزودن فوری AP سوم نیست. ابتدا کانال‌های جدا انتخاب می‌شوند، توان 2.4GHz کاهش می‌یابد و توان 5GHz مرحله‌ای تنظیم می‌شود تا مرز سلول‌ها قابل‌کنترل شود. سپس مسیر تماس آزمایشی تکرار و Uplink هر AP بررسی می‌شود. اگر پس از این اصلاح هنوز نقطه کور باقی بماند، جابه‌جایی محل یا افزودن AP براساس Survey بررسی خواهد شد.

این انتخاب برای چه کسانی مناسب است؟

U7 LR برای فضای داخلی‌ای مناسب است که پوشش گسترده‌تر روی 2.4 و 5 گیگاهرتز، Wi‑Fi 7 دوبانده و Uplink 2.5GbE نیاز دارد. دفتر، فروشگاه، آموزشگاه یا محیطی با کلاینت‌های ترکیبی می‌تواند از آن استفاده کند، به شرط آنکه Long‑Range جایگزین طراحی ظرفیت و تعداد AP تلقی نشود.

اگر استفاده از باند 6 گیگاهرتز، ظرفیت بسیار متراکم یا نصب دائمی Outdoor اولویت اصلی است، باید مدل دیگری بررسی شود. همچنین برای ساختمان چندطبقه یا اتاق‌های متعدد، چند AP با توان کنترل‌شده معمولاً از یک AP با توان حداکثری نتیجه قابل‌پیش‌بینی‌تری دارد. فهرست اکسس پوینت‌های UniFi امکان مقایسه مدل‌ها را فراهم می‌کند.

چک‌لیست نصب و تنظیم

جمع‌بندی

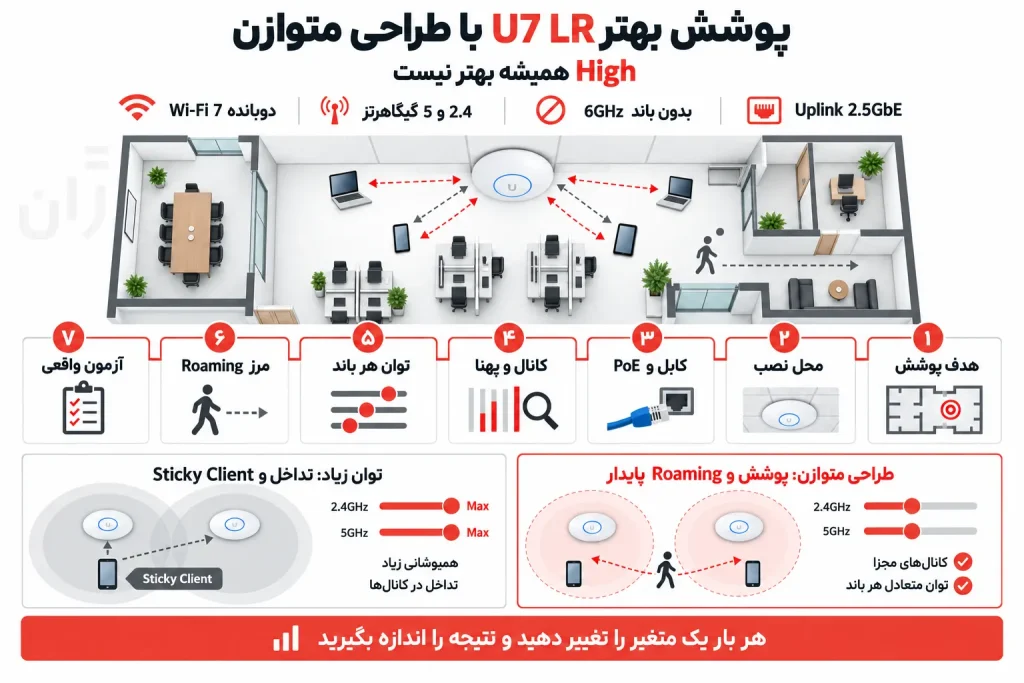

پوشش بهتر U7 LR از ترکیب جانمایی مناسب، کانال خلوت، پهنای متناسب، توان متوازن و مرز سلولی درست به دست می‌آید. افزایش حداکثری توان می‌تواند ارتباط نامتقارن، تداخل و Sticky Client ایجاد کند و Roaming را بدتر سازد.

ابتدا زیرساخت سیمی و محل نصب را تأیید کنید؛ سپس کانال و توان هر باند را جداگانه تنظیم و نتیجه را با کلاینت واقعی اندازه بگیرید. اگر پوشش با توان منطقی کامل نمی‌شود، جابه‌جایی یا افزودن AP راه اصولی‌تری از بالا بردن بی‌رویه توان است.
