Single Mode و Multi Mode نوع اپتیکی فیبر، Indoor و Outdoor محیط استفاده و تعداد Core ظرفیت رشته‌های کابل را مشخص می‌کنند. هیچ‌کدام به‌تنهایی نام ساختار فیزیکی کابل نیستند.

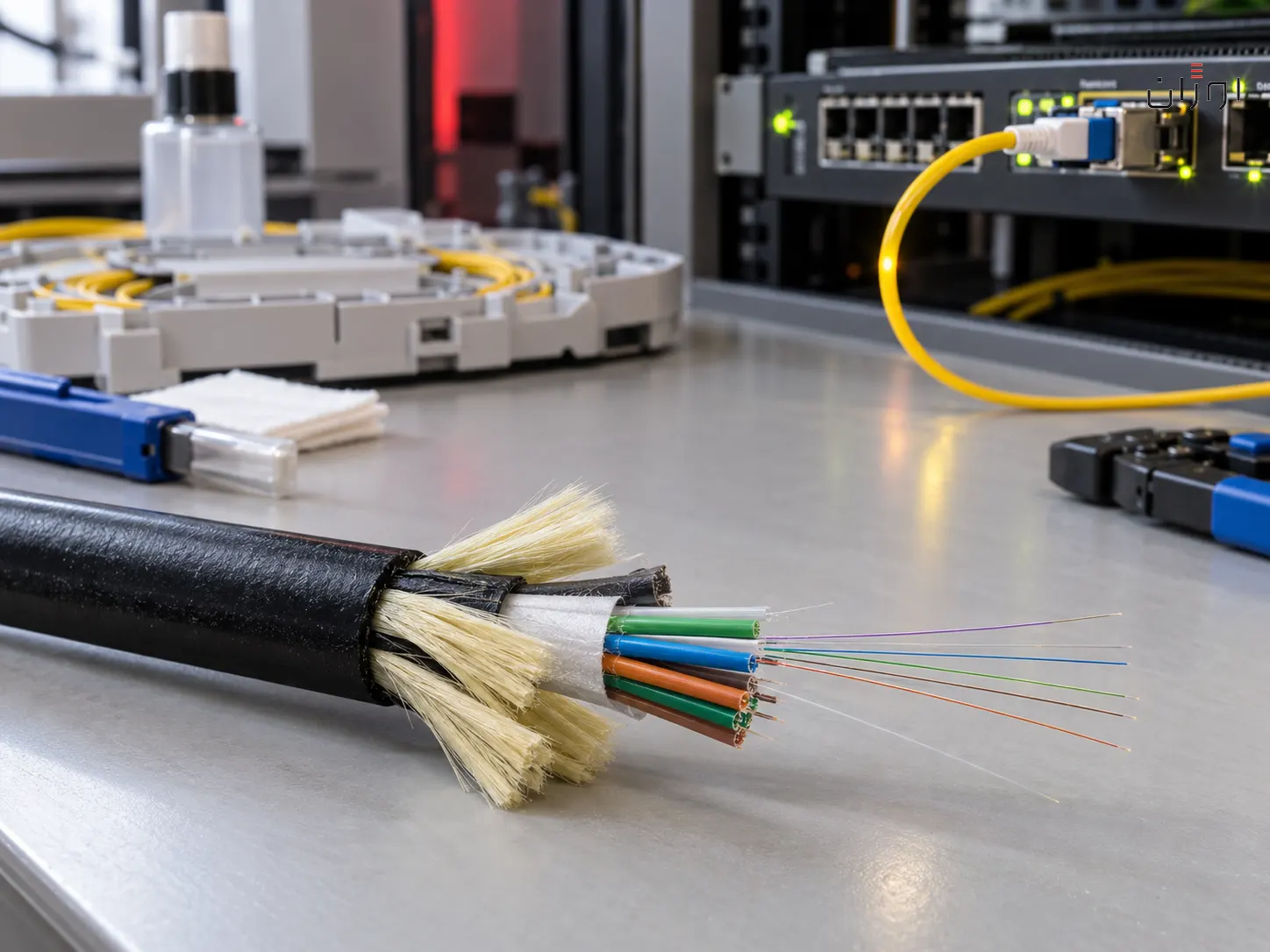

ساختار فیزیکی کابل فیبر نوری شامل چه اجزایی است؟
ساختار کابل باید تارهای شکننده فیبر را در زمان تولید، حمل، کابل‌کشی و بهره‌برداری محافظت کند. اجزای دقیق هر مدل متفاوت‌اند، اما یک کابل میتواند از بخش‌های زیر تشکیل شود:
- تار نوری: شامل هسته، Cladding و پوشش اولیه محافظ است و سیگنال نوری را انتقال میدهد.
- Buffer یا تیوب: فیبر را در برابر تماس، خمش و تنش‌های مکانیکی محافظت میکند.
- عضو مقاوم‌کننده: موادی مانند نخ آرامید، FRP یا اجزای فلزی که بخشی از نیروی کشش را تحمل می‌کنند.
- مواد مسدودکننده آب: ژل، نوار یا نخ‌های Water Blocking که حرکت طولی آب را محدود می‌کنند.
- Armor: لایه محافظ مکانیکی که در برخی کابل‌ها برای مقابله با فشار، ضربه یا جوندگان اضافه می‌شود.
- روکش بیرونی: آخرین لایه محافظ کابل در برابر عوامل محیطی و آسیب‌های هنگام نصب است.
وجود یا نبود هر لایه باید از دیتاشیت همان محصول بررسی شود. برای مثال، Loose Tube بودن الزاماً به معنی زره‌دار بودن کابل نیست و Tight Buffered بودن نیز به‌تنهایی نوع روکش یا رتبه حریق را مشخص نمی‌کند.
کابل فیبر نوری Tight Buffer چیست؟
در ساختار Tight Buffer یا Tight Buffered، یک لایه محافظ پلیمری با تماس نزدیک روی پوشش اولیه هر تار فیبر قرار می‌گیرد. فیبر بافردار را می‌توان آسان‌تر از تیوب خارج و برای نصب کانکتور یا قرارگیری در تجهیزات انتهایی آماده کرد. این ساختار در بسیاری از کابل‌های داخل ساختمان، کابل‌های Distribution، کابل‌های Breakout، پچ‌کوردها و کابل‌های اتصال تجهیزات دیده می‌شود.
ساختار Tight Buffer حرکت آزاد فیبر در یک تیوب بزرگ را حذف میکند؛ بنابراین دسترسی و مدیریت رشته‌ها ساده‌تر می‌شود. در مقابل، نیروی واردشده به بدنه کابل و تغییرات ابعادی مواد میتواند مستقیم‌تر به فیبر منتقل شود. مناسب‌بودن آن برای مسیر بیرونی یا شرایط دمایی سخت باید فقط از مشخصات سازنده نتیجه‌گیری شود.
کابل Distribution
در کابل Distribution چند فیبر Tight Buffered همراه با عضو مقاوم‌کننده، معمولاً زیر یک روکش مشترک قرار می‌گیرند. این طراحی نسبت به Breakout قطر و وزن کمتری دارد و برای رایزرها، مسیرهای داخلی و Backbone ساختمان مناسب است. برای خاتمه مستقیم برخی مدل‌ها ممکن است به Fan-out Kit یا حفاظت تکمیلی رشته‌ها نیاز باشد.
کابل Breakout
در ساختار Breakout هر فیبر Tight Buffered داخل یک زیرکابل مقاوم و مستقل قرار می‌گیرد و تمام زیرکابل‌ها زیر روکش نهایی جمع می‌شوند. این ساختار حجیم‌تر و سنگین‌تر است، اما جداسازی رشته‌ها، مسیریابی مستقل و نصب مستقیم کانکتور را ساده‌تر میکند. Breakout برای اتصال تجهیزات، محیط‌های صنعتی و نقاطی که استحکام هر شاخه اهمیت دارد کاربرد دارد.
نقاط قوت Tight Buffer
- دسترسی و شناسایی ساده‌تر رشته‌ها
- مناسب برای خاتمه و اتصال داخل ساختمان
- امکان استفاده در ساختارهای Distribution و Breakout
- مدیریت ساده‌تر رشته‌ها در نقاط انتهایی
محدودیت‌های Tight Buffer
- انتقال مستقیم‌تر بعضی تنش‌ها به فیبر
- نیاز به بررسی دقیق محدوده دمایی
- مناسب‌نبودن خودکار برای محیط مرطوب یا بیرونی
- قطر و وزن بیشتر در مدل‌های Breakout
کابل فیبر نوری Loose Tube چیست؟
در ساختار Loose Tube، یک یا چند تار فیبر داخل تیوبی با فضای آزاد قرار می‌گیرند. طول و فضای داخلی تیوب به فیبر اجازه میدهد بخشی از تغییرات دما، کشش و فشار واردشده به بدنه کابل را بدون دریافت مستقیم همان تنش تحمل کند. فضای تیوب ممکن است با ژل یا سامانه‌های خشک مسدودکننده آب محافظت شود.
این ساختار در کابل‌های Outside Plant، مسیرهای داکتی، دفن مستقیم، ارتباط بین ساختمان‌ها و شبکه‌های مخابراتی رایج است. بااین‌حال، Loose Tube فقط معماری داخلی را نشان میدهد؛ قابلیت دفن مستقیم، نصب هوایی یا مقاومت در برابر جوندگان باید جداگانه در دیتاشیت تأیید شود.
وجود ژل در Loose Tube یک قاعده همیشگی نیست. بسیاری از کابل‌های جدید از نخ یا نوار خشک Water Blocking استفاده می‌کنند. نوع سامانه کنترل رطوبت را از مشخصات محصول بخوانید.
ساختار Central Loose Tube
در کابل Central Tube، تمام فیبرها یا ریبون‌های فیبر داخل یک تیوب مرکزی قرار می‌گیرند. اجزای مقاوم‌کننده و محافظ در اطراف این تیوب ساخته می‌شوند. سادگی ساخت، قطر نسبتاً کم و دسترسی مستقیم به مجموعه فیبرها از ویژگی‌های این معماری است.
Central Tube در کابل‌های کم‌کور تا ظرفیت‌های مشخص و در بعضی Microcableها یا کابل‌های دسترسی استفاده می‌شود. تعداد مجاز فیبر، شعاع خمش، تحمل کشش و روش بازکردن تیوب به طراحی سازنده وابسته است.
ساختار Stranded Loose Tube
در Stranded Loose Tube چند تیوب با آرایش مارپیچی در اطراف عضو مقاوم‌کننده مرکزی قرار می‌گیرند. هر تیوب میتواند تعدادی فیبر داشته باشد و تیوب‌های خالی نیز برای تکمیل هندسه کابل استفاده شوند. این معماری امکان تفکیک گروههای فیبر و ساخت کابل‌هایی با تعداد کور بالاتر را فراهم میکند.
ساختار مارپیچی به مدیریت تغییر طول و تنش مکانیکی کمک میکند، اما کابل معمولاً قطر و پیچیدگی بیشتری از یک Central Tube مشابه دارد. تکنسین نیز باید نقشه رنگ‌بندی تیوب‌ها و فیبرها را در زمان مفصل‌بندی و فیوژن دقیق رعایت کند.
کابل Ribbon یا نواری چه ساختاری دارد؟
در کابل Ribbon چند تار فیبر به‌صورت موازی در یک نوار منظم کنار یکدیگر قرار می‌گیرند. چند Ribbon میتواند روی هم چیده یا درون تیوب‌ها و ساختارهای انعطاف‌پذیرتر سازماندهی شود. مزیت اصلی این آرایش، افزایش تراکم و امکان فیوژن گروهی رشته‌ها با تجهیزات Mass Fusion سازگار است.
Ribbon یک طبقه کاملاً جدا از Loose Tube نیست. یک کابل میتواند هم Ribbon و هم Loose Tube باشد؛ زیرا اصطلاح اول آرایش فیبرها و اصطلاح دوم نحوه محافظت آنها در تیوب را بیان میکند. این کابل‌ها بیشتر در شبکه‌های پرظرفیت، مراکز داده، شبکه‌های دسترسی و نقاطی کاربرد دارند که سرعت مفصل‌بندی تعداد زیادی رشته مهم است.
مزیت فیوژن گروهی فقط زمانی محقق می‌شود که دستگاه فیوژن، نگهدارنده‌ها، کلیور و تیم اجرایی با Ribbon سازگار باشند. در تعمیر یک رشته منفرد نیز نحوه دسترسی به فیبر باید مطابق دستورالعمل همان کابل انجام شود.
Microcable و کابل‌های مخصوص Microduct
Microcable با هدف کاهش قطر و وزن برای نصب در Microduct طراحی می‌شود. در بسیاری از پروژه‌ها کابل با فشار هوای کنترل‌شده یا تجهیزات Jetting داخل میکروداکت نصب می‌شود. این ساختار ظرفیت بیشتری را در فضای محدود داکت فراهم میکند و توسعه شبکه را از طریق رزرو Microductهای خالی ساده‌تر می‌سازد.
قطر کمتر به معنی تحمل نامحدود نیست. حداکثر نیروی کشش، فشار هوای مجاز، نسبت قطر کابل به داکت، طول نصب و شعاع خمش باید براساس دیتاشیت و دستورالعمل تجهیزات دمش تعیین شوند. هر کابل باریکی الزاماً Microcable مناسب دمش نیست.
ساختار کابل را از روی ظاهر یا قطر آن تشخیص ندهید. دو کابل با قطر نزدیک ممکن است نیروی کشش، مقاومت فشاری، ساختار تیوب و روش نصب کاملاً متفاوتی داشته باشند.

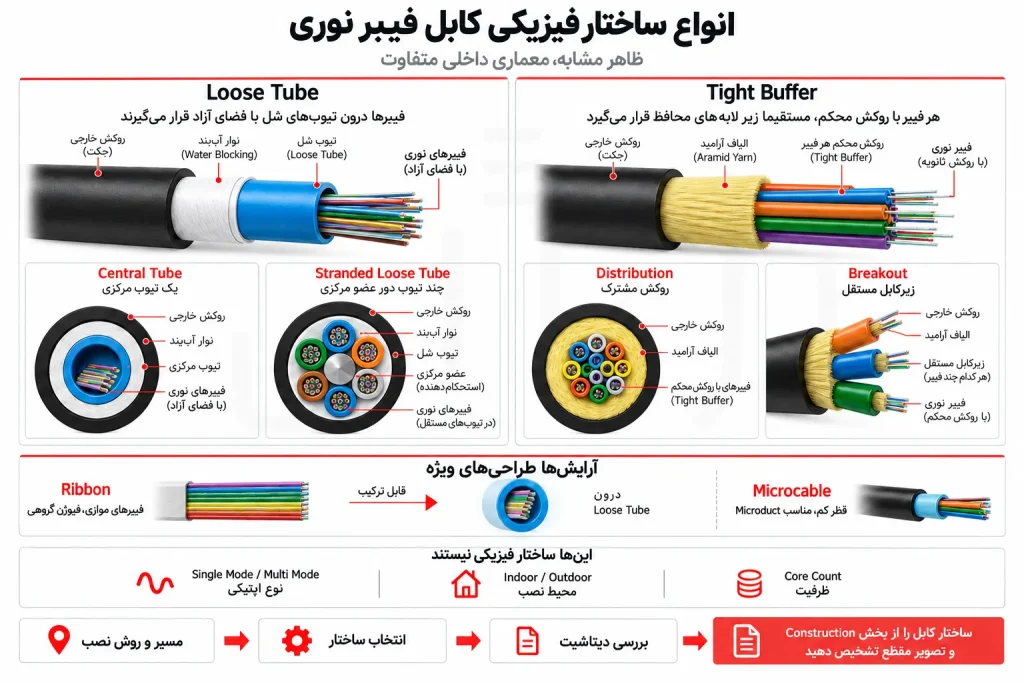

مقایسه ساختارهای اصلی کابل فیبر نوری
| ساختار | آرایش فیبر | مزیت اصلی | کاربرد متداول |
|---|---|---|---|
| Tight Buffer | بافر نزدیک به هر فیبر | دسترسی و خاتمه ساده‌تر | داخل ساختمان و اتصال تجهیزات |
| Central Loose Tube | فیبرها در یک تیوب مرکزی | ساخت ساده و قطر کنترل‌شده | شبکه دسترسی و برخی مسیرهای بیرونی |
| Stranded Loose Tube | چند تیوب دور عضو مرکزی | ظرفیت و تفکیک بیشتر فیبرها | Backbone و شبکه مخابراتی |
| Ribbon | فیبرهای موازی در نوار | تراکم و فیوژن گروهی | شبکه‌های پرکور و پرتراکم |
| Microcable | آرایش فشرده با قطر کم | استفاده بهتر از فضای داکت | Microduct و توسعه مرحله‌ای شبکه |
این جدول جایگزین دیتاشیت نیست. یک محصول میتواند ترکیبی از چند ویژگی باشد؛ مانند کابل Ribbon با تیوب مرکزی یا کابل Loose Tube زره‌دار. انتخاب نهایی باید براساس مجموعه کامل مشخصات انجام شود.
Armor، ADSS و Figure-8 در این تقسیم‌بندی چه جایگاهی دارند؟
Armored، ADSS و Figure-8 بیشتر ویژگی مکانیکی یا روش پشتیبانی کابل را بیان می‌کنند. Armor لایه مقاوم اضافی است و میتواند روی ساختارهای مختلف قرار گیرد. ADSS کابلی تمام‌دی‌الکتریک و خودنگهدار برای کاربردهای هوایی است. در Figure-8 نیز کابل و عضو نگهدارنده نمایی شبیه عدد هشت ایجاد می‌کنند.
بنابراین یک کابل ممکن است همزمان Stranded Loose Tube و Armored باشد یا با ساختار Loose Tube برای نصب هوایی طراحی شود. این واژه‌ها را نباید به‌جای یکدیگر یا به‌عنوان گزینه‌های هم‌سطح در یک جدول ساده استفاده کرد.
تفاوت ساختار فیزیکی با سایر انواع کابل فیبر نوری
| محور انتخاب | نمونه گزینه‌ها | پرسش اصلی |
|---|---|---|
| ساختار فیزیکی | Loose Tube، Tight Buffer، Ribbon | فیبرها چگونه محافظت و سازماندهی شده‌اند؟ |
| نوع اپتیکی | Single Mode و Multi Mode | لینک با چه اپتیک، فاصله و طول موجی کار میکند؟ |
| محیط نصب | Indoor، Outdoor و Indoor/Outdoor | کابل در چه شرایط محیطی نصب می‌شود؟ |
| ظرفیت | ۲، ۴، ۱۲، ۲۴ کور و بیشتر | چند رشته فعال و رزرو نیاز است؟ |
برای انتخاب نوع اپتیکی می‌توانید راهنمای تفاوت کابل Single Mode و Multi Mode را مطالعه کنید. شرایط محیطی در مقاله تفاوت کابل فیبر نوری Indoor و Outdoor بررسی شده است. برای برنامه‌ریزی ظرفیت نیز راهنمای مقایسه کابل فیبر نوری ۱۲ کور و ۲۴ کور مرجع مرتبط‌تری است.
هر ساختار برای چه پروژه‌ای مناسب‌تر است؟
- اتصال داخل ساختمان و خاتمه مستقیم: کابل Tight Buffered از نوع Distribution یا Breakout قابل بررسی است.
- Backbone بیرونی یا ارتباط بین ساختمان‌ها: معمولاً ساختار Loose Tube با مشخصات محیطی متناسب بررسی می‌شود.
- شبکه پرکور با تعداد زیاد فیوژن: Ribbon میتواند زمان مفصل‌بندی را با تجهیزات سازگار کاهش دهد.
- مسیرهای Microduct با فضای محدود: Microcable تأییدشده برای روش نصب پروژه مناسب‌تر است.
- ظرفیت متوسط و قطر کنترل‌شده: Central Tube میتواند گزینه ساده‌تری باشد.
- ظرفیت بالا و نیاز به تفکیک تیوب‌ها: Stranded Loose Tube انعطاف بیشتری در سازماندهی رشته‌ها دارد.
ابتدا مسیر، روش نصب و شرایط محیطی را مشخص کنید؛ سپس ساختار کابل را انتخاب کنید. شروع انتخاب از نام تجاری یا تعداد کور، احتمال خرید کابل نامتناسب را افزایش میدهد.
چگونه ساختار کابل را از دیتاشیت تشخیص دهیم؟
تصویر مقطع کابل و بخش Construction دیتاشیت، دقیق‌ترین اطلاعات را ارائه می‌کنند. هنگام بررسی، این موارد را استخراج کنید:
- نوع Buffer و قطر اعلام‌شده برای هر فیبر؛
- تعداد تیوب‌ها و تعداد فیبر داخل هر تیوب؛
- Central Tube یا Stranded بودن آرایش تیوب‌ها؛
- وجود Ribbon و تعداد فیبر در هر نوار؛
- نوع عضو مقاوم‌کننده مرکزی و نخ‌های آرامید؛
- روش Water Blocking از نوع ژلی یا خشک؛
- وجود Armor، Ripcord و اجزای ضدجوندگی؛
- نوع روکش، محدوده دمایی و حداقل شعاع خمش؛
- حداکثر نیروی کشش هنگام نصب و بهره‌برداری؛
- روش مجاز نصب مانند داکت، دفن، هوایی یا Microduct.
برای مشاهده مدل‌های موجود و مقایسه مشخصات می‌توانید به صفحه کابل فیبر نوری مراجعه کنید. انتخاب SKU باید پس از تطبیق دیتاشیت آن با مسیر واقعی پروژه انجام شود.
اشتباهات رایج در تشخیص ساختار کابل
- یکسان دانستن Outdoor و Loose Tube: بسیاری از کابل‌های بیرونی Loose Tube هستند، اما این دو اصطلاح یک معنا ندارند.
- یکسان دانستن Indoor و Tight Buffer: Tight Buffer در کابل‌های داخلی رایج است، ولی Indoor بودن باید از استاندارد و دیتاشیت تأیید شود.
- فرض اینکه همه کابل‌های Ribbon ساختار یکسان دارند: Ribbon میتواند در معماری‌های مختلف سازماندهی شود.
- درنظرگرفتن Armor به‌عنوان ساختار مستقل فیبر: زره یک لایه مکانیکی اضافی است و روی معماری‌های متفاوت قابل استفاده است.
- انتخاب کابل فقط براساس تعداد کور: دو کابل ۲۴ کور ممکن است از نظر تیوب، روکش، مقاومت کششی و روش نصب کاملاً متفاوت باشند.
- نادیده‌گرفتن تجهیزات اجرا: ساختار Ribbon یا Microcable بدون ابزار و مهارت سازگار، مزیت مورد انتظار را ایجاد نمی‌کند.
جمع‌بندی
Loose Tube برای جداکردن نسبی تارهای فیبر از تنش‌های بدنه کابل طراحی می‌شود و در بسیاری از مسیرهای بیرونی و مخابراتی کاربرد دارد. Tight Buffer دسترسی و خاتمه رشته‌ها را ساده‌تر میکند و در کابل‌های داخلی، Distribution و Breakout رایج است. Central Tube و Stranded Loose Tube دو آرایش مهم تیوب‌ها هستند؛ Ribbon تراکم و فیوژن گروهی را هدف قرار میدهد و Microcable برای استفاده بهینه از فضای Microduct ساخته می‌شود.
هیچ ساختاری بدون شناخت پروژه بهترین گزینه نیست. نوع فیبر، تعداد کور، محیط نصب، روش کابل‌کشی، محدوده دما، شعاع خمش، نیروی کشش و روش خاتمه باید همزمان بررسی شوند. تصمیم درست از خواندن تصویر مقطع و دیتاشیت کابل شروع می‌شود، نه از نام عمومی درج‌شده در عنوان محصول.
سؤالات متداول
مهم‌ترین انواع کابل فیبر نوری از نظر ساختار فیزیکی کدام‌اند؟
Tight Buffer، Loose Tube، Central Tube، Stranded Loose Tube، Ribbon، Distribution، Breakout و Microcable از ساختارها و آرایش‌های مهم کابل فیبر نوری هستند.
تفاوت اصلی Loose Tube و Tight Buffer چیست؟
در Loose Tube فیبرها داخل تیوب فضای حرکت دارند و از بخشی از تنش‌های بدنه جدا می‌شوند. در Tight Buffer لایه محافظ با تماس نزدیک‌تری دور هر تار فیبر قرار می‌گیرد و دسترسی و خاتمه آن را ساده‌تر میکند.
آیا هر کابل Outdoor از نوع Loose Tube است؟
خیر. Loose Tube یک معماری داخلی و Outdoor مشخصکننده محیط استفاده است. این دو ویژگی میتوانند همزمان در یک کابل وجود داشته باشند، اما مترادف نیستند.
کابل Distribution با Breakout چه تفاوتی دارد؟
در Distribution چند فیبر Tight Buffered زیر یک روکش مشترک قرار می‌گیرند. در Breakout هر فیبر داخل یک زیرکابل مقاوم مستقل است؛ به همین دلیل Breakout معمولاً حجیم‌تر ولی برای خاتمه مستقیم مناسب‌تر است.
آیا Ribbon و Loose Tube دو ساختار متضاد هستند؟
خیر. Ribbon نحوه قرارگیری موازی فیبرها را بیان میکند و Loose Tube روش محافظت آنها در تیوب را توضیح میدهد. یک کابل میتواند هر دو ویژگی را داشته باشد.
Central Tube بهتر است یا Stranded Loose Tube؟
انتخاب به ظرفیت، قطر، تفکیک گروههای فیبر و الزامات مکانیکی بستگی دارد. Central Tube ساده و فشرده است؛ Stranded Loose Tube برای ظرفیت بالاتر و سازماندهی چند تیوب انعطاف بیشتری دارد.
چگونه ساختار واقعی یک کابل فیبر نوری را تشخیص دهیم؟
بخش Construction و تصویر مقطع دیتاشیت را بررسی کنید. نوع Buffer، تعداد تیوب، آرایش تیوب‌ها، عضو مقاوم‌کننده، Water Blocking، Armor، روکش و محدودیت‌های نصب باید مشخص باشند.
