وقتی قرار است دو ساختمان، یک دفتر و انبار یا چند نقطه دور از هم به یک شبکه متصل شوند، کابل‌کشی همیشه ممکن یا مقرون‌به‌صرفه نیست. در چنین شرایطی، رادیو وایرلس می‌تواند دادههای شبکه را از طریق امواج رادیویی میان دو یا چند نقطه منتقل کند. این دستگاه با مودم، روتر و Access Point یکسان نیست؛ هرکدام جایگاه متفاوتی در معماری شبکه دارند.
برای انتخاب درست باید بدانیم رادیو وایرلس چیست، چگونه یک لینک بیسیم می‌سازد و چرا صرفاً دیدن عبارت‌هایی مانند «برد بالا» یا «سرعت ۸۶۷ مگابیت» برای تصمیم‌گیری کافی نیست. کیفیت واقعی یک لینک به آنتن، فرکانس، دید مستقیم، ناحیه فرنل، نویز، تنظیمات و ظرفیت پورت‌ها وابسته است. در این راهنما مفهوم رادیو وایرلس را ساده اما دقیق بررسی می‌کنیم و مرز آن را با اکسس پوینتی که برای اتصال موبایل و لپتاپ استفاده میشود، مشخص خواهیم کرد.
رادیو وایرلس چیست؟
رادیو وایرلس دستگاهی است که دادههای شبکه را به سیگنال رادیویی تبدیل میکند، آن‌ها را از طریق آنتن می‌فرستد و در سمت دیگر دوباره به داده قابلاستفاده برای شبکه تبدیل میکند. در کاربرد رایج تجهیزات شبکه، این اصطلاح بیشتر به دستگاه‌های ثابت و جهت‌داری گفته میشود که برای ایجاد ارتباط بیرونی میان ساختمانها، دکل‌ها، سایتها یا محل مشترک و سرویس‌دهنده به کار می‌روند.
بسیاری از مدل‌ها رادیو و آنتن را در یک بدنه دارند. در مدل‌های دیگر، واحد رادیویی به آنتن خارجی متصل میشود تا نوع آنتن متناسب با زاویه پوشش و فاصله پروژه انتخاب شود. دستگاه معمولاً یک پورت اترنت هم دارد تا به سوئیچ، روتر، دوربین یا شبکه داخلی متصل شود.
رادیو وایرلس چگونه کار میکند؟

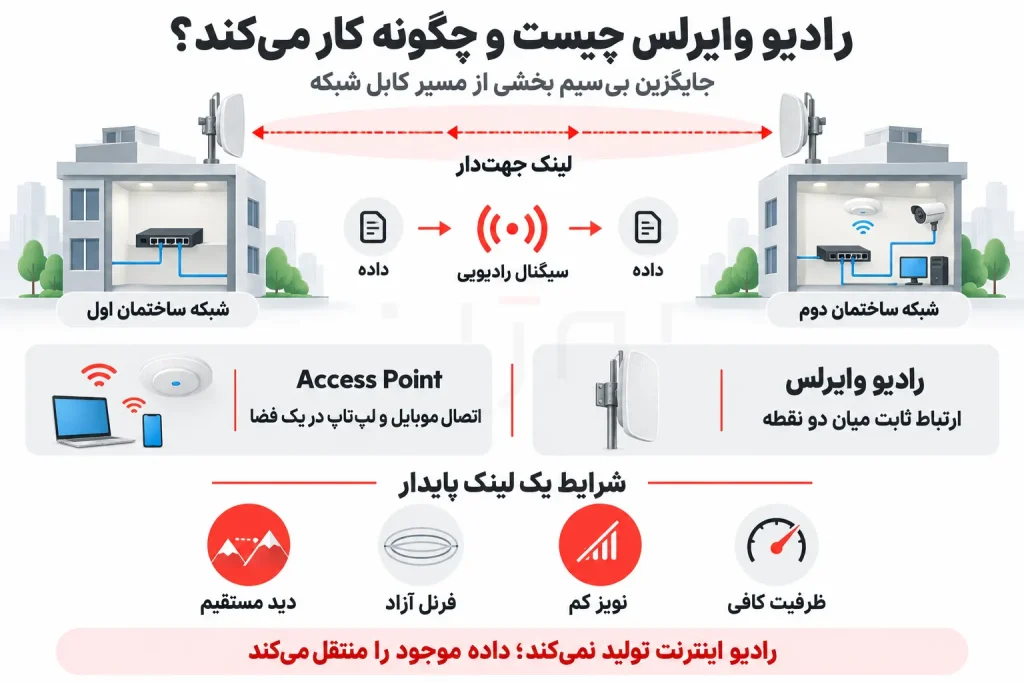

برای ساخت یک لینک نقطه‌به‌نقطه، معمولاً یک رادیو در هر سمت نصب میشود. دستگاه سمت اول فریم‌ها یا بسته‌های شبکه را از پورت اترنت دریافت میکند، آن‌ها را روی حامل رادیویی قرار می‌دهد و از طریق آنتن به مقصد می‌فرستد. رادیوی دوم سیگنال را دریافت و داده را وارد شبکه مقصد میکند. این فرایند در مسیر برگشت نیز انجام میشود.
روتر یا سوئیچ
ارسال و دریافت
ارسال و دریافت
کاربر، دوربین یا سرور
رادیوها در چه حالت‌هایی کار میکنند؟
در یک پیاده‌سازی رایج، یک سمت نقش Access Point یا Bridge بیسیم و سمت دیگر نقش Station را دارد. نام دقیق حالت‌ها و امکان عبور شفاف ترافیک لایه دوم به سازنده و پروتکل بستگی دارد. برای نمونه، حالت station-bridge در RouterOS راهکاری اختصاصی میکروتیک است و نباید سازگاری آن با دستگاه برند دیگر را فرض کرد.
لینک می‌تواند در لایه دوم بهصورت Bridge ساخته شود یا میان دو شبکه مسیریابی انجام دهد. Bridge ساده به نظر می‌رسد، اما دامنه Broadcast و بعضی خطاهای لایه دوم را نیز میان سایتها امتداد می‌دهد. طراحی Routed در بسیاری از شبکه‌های بزرگ‌تر، مرزبندی و عیب‌یابی روشن‌تری فراهم میکند. بنابراین «برقراری ارتباط» به‌تنهایی مشخص نمی‌کند کدام معماری مناسب است.
معماری‌های Point-to-Point و Point-to-Multipoint
ارتباط نقطه‌به‌نقطه یا PtP

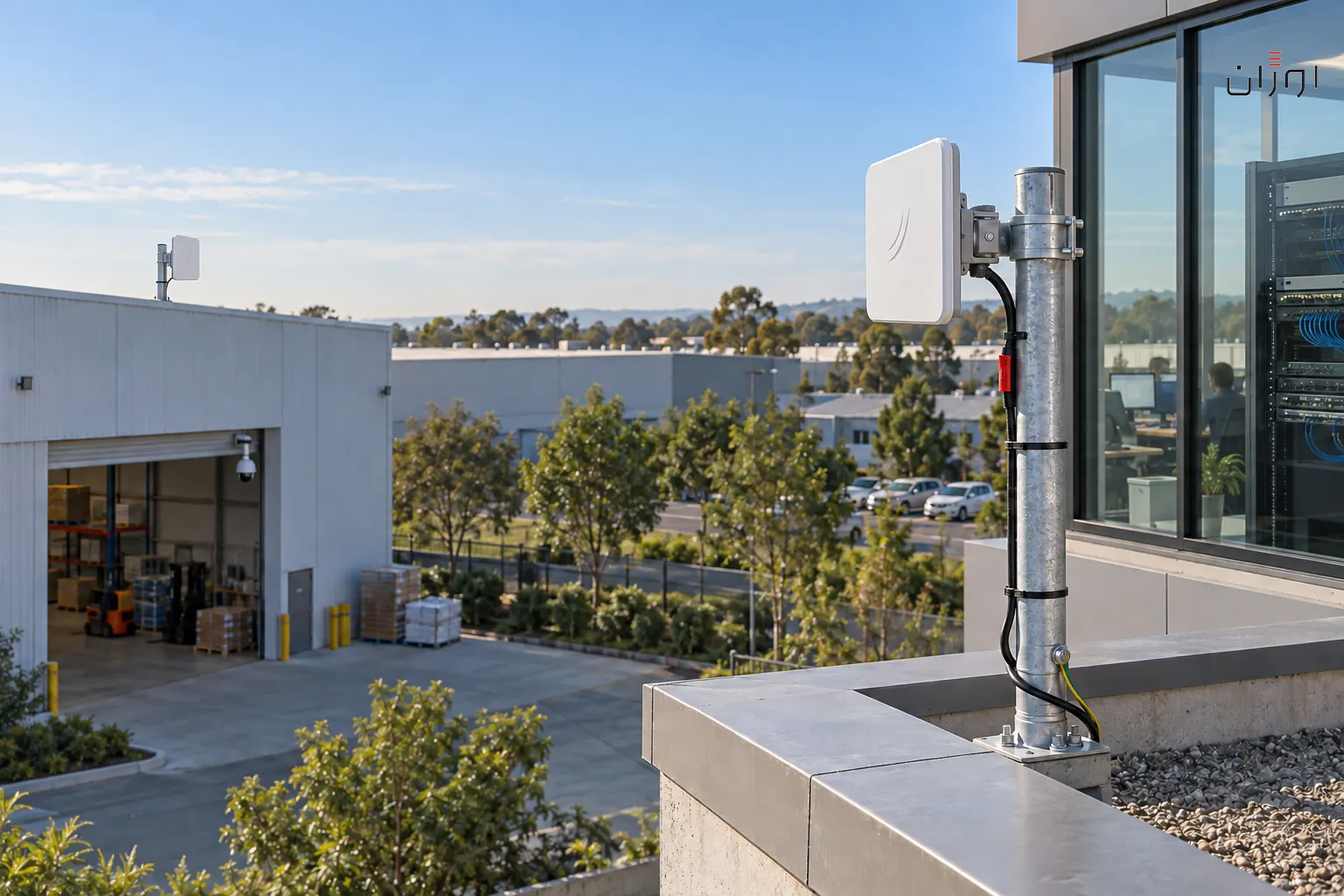

در معماری Point-to-Point، دو نقطه مشخص مستقیماً با یکدیگر ارتباط دارند. اتصال دفتر مرکزی به انبار، دو ساختمان یک کارخانه یا دو رک در سایت‌های جدا نمونه‌های رایج آن هستند. معمولاً در هر سمت یک آنتن جهتدار رو به سمت مقابل قرار می‌گیرد.
ارتباط یک‌نقطه‌به‌چندنقطه یا PtMP
در معماری Point-to-Multipoint، یک ایستگاه مرکزی با چند رادیوی سمت کاربران ارتباط برقرار میکند. این ساختار در بعضی شبکه‌های ISP، مجتمع‌ها و سایت‌های پراکنده کاربرد دارد. تعداد کاربران، زاویه پوشش، تقسیم ظرفیت و هماهنگی زمانی در این معماری اهمیت بیشتری پیدا میکند؛ بنابراین نمی‌توان طراحی یک لینک PtP را بدون محاسبه به PtMP تعمیم داد.
کاربرد رادیو وایرلس چیست؟
رادیو وایرلس فقط برای «فرستادن اینترنت» نیست. داده‌ای که از لینک عبور میکند می‌تواند اینترنت، ترافیک شبکه داخلی، تصویر دوربین، تلفن تحت شبکه یا ارتباط یک نرم‌افزار سازمانی باشد. کاربردهای متداول آن عبارت‌اند از:
- اتصال دو ساختمان: برقراری شبکه میان دفتر، انبار، کارگاه یا شعبه نزدیک بدون حفاری مسیر.
- انتقال تصاویر دوربین: رساندن ترافیک دوربین‌های یک محوطه دوردست به NVR یا مرکز مانیتورینگ.
- دسترسی مشترک به شبکه: اتصال یک محل دورافتاده به شبکه مرکزی یا نقطه ارائه سرویس.
- شبکه ISP: ایجاد لینکهای Backhaul یا ارتباط ایستگاه مرکزی با تجهیزات سمت مشترکان.
- مسیر پشتیبان: ایجاد ارتباط جایگزین برای یک لینک اصلی، مشروط به طراحی مسیر و برق مستقل.
- اتصال موقت: راه‌اندازی شبکه در پروژه‌های عمرانی، رویدادها یا محل‌هایی که کابل‌کشی دائمی توجیه ندارد.
تفاوت رادیو وایرلس و Access Point چیست؟
هر دو دستگاه از ارتباط بیسیم استفاده میکنند و بعضی رادیوها حتی در رابط تنظیمات خود حالت Access Point دارند؛ بااین‌حال هدف طراحی آن‌ها یکسان نیست. اکسس پوینت شبکه محلی بیسیم را برای دستگاه‌های کاربر ایجاد میکند، درحالی‌که رادیوی جهتدار معمولاً برای ساخت یک مسیر ارتباطی ثابت میان نقاط مشخص به کار می‌رود.
| معیار | رادیو وایرلس | Access Point |
|---|---|---|
| هدف غالب | ارتباط ثابت بین نقاط | دسترسی کاربران به شبکه محلی |
| الگوی پوشش | اغلب جهتدار و متمرکز | برای پوشش یک فضای داخلی یا بیرونی |
| تجهیزات متصل | رادیوی مقابل یا CPE سازگار | موبایل، لپتاپ و کلاینت‌های Wi-Fi |
| معیار کلیدی نصب | دید مسیر، فرنل و تراز دقیق | پوشش، ظرفیت کاربر و محل استقرار |
| نمونه استفاده | دفتر به انبار | وای‌فای کارکنان دفتر |
برای نمونه، اگر انبار از دفتر فاصله دارد، یک زوج رادیو می‌تواند شبکه را به انبار برساند؛ سپس یک Access Point مناسب در داخل انبار، دسترسی بیسیم کاربران را فراهم میکند. در این معماری، رادیو نقش مسیر بین دو مکان و اکسس پوینت نقش ارائه Wi-Fi در محل را دارد.
رادیو وایرلس چه تفاوتی با مودم و روتر دارد؟
مودم ارتباط با سرویس اپراتور را برقرار میکند؛ برای مثال ONT در شبکه فیبر یا مودم در یک سرویس دسترسی دیگر. روتر میان شبکه‌ها مسیریابی میکند و ممکن است وظایفی مانند NAT، DHCP، Firewall و مدیریت پهنای باند را انجام دهد. رادیو وایرلس مسیر بیسیم میان نقاط را می‌سازد.
یک دستگاه فیزیکی ممکن است چند نقش را هم‌زمان داشته باشد، اما ادغام قابلیت‌ها نباید باعث اشتباه در معماری شود. داشتن RouterOS روی یک رادیوی میکروتیک به این معنی نیست که آن دستگاه در هر پروژه باید روتر اصلی شبکه باشد. ابتدا نقش موردنیاز را تعیین کنید و سپس قابلیت‌های دستگاه را با همان نقش بسنجید.
چه عواملی کیفیت لینک رادیویی را تعیین میکنند؟
دید مستقیم و ناحیه فرنل
برای بسیاری از لینکهای بیرونی، نبود مانع در خط مستقیم ضروری است؛ اما کافی نیست. فضای بیضوی اطراف خط ارتباط که ناحیه فرنل نام دارد نیز باید تا حد مناسب از ساختمان، درخت، زمین و سازه‌های فلزی آزاد باشد. ممکن است دو آنتن یکدیگر را ببینند، اما ورود مانع به فرنل موجب افت یا ناپایداری شود. جزئیات این موضوع در راهنمای برد واقعی رادیو وایرلس بررسی شده است.
باند فرکانسی و نویز
فرکانس کاری باید با قوانین محل استفاده، پشتیبانی دو دستگاه و وضعیت طیف هماهنگ باشد. فقط پیدا کردن شبکه‌های Wi-Fi اطراف برای ارزیابی نویز کافی نیست؛ تداخل ممکن است از لینکهای رادیویی دیگر یا منابع غیرقابل‌مشاهده در اسکن ساده ایجاد شود.
بهره آنتن و زاویه تابش
بهره بیشتر به معنای تولید توان اضافه نیست؛ آنتن انرژی را در جهت محدودتری متمرکز میکند. هرچه پرتو باریک‌تر باشد، تراز دقیق‌تر اهمیت بیشتری پیدا میکند. برای یک ایستگاه مرکزی PtMP نیز آنتن بسیار باریک معمولاً نمی‌تواند جای آنتن سکتور با زاویه پوشش مناسب را بگیرد.
ظرفیت واقعی و محدودیت پورت
Data Rate یا PHY Rate ظرفیت مفید شبکه نیست. سربار پروتکل، کیفیت سیگنال، ارسال مجدد، پهنای کانال و جهت ترافیک بر Throughput واقعی اثر دارند. پورت اترنت نیز ممکن است گلوگاه باشد؛ برای مثال دستگاهی با پورت 10/100 نمی‌تواند بیش از ظرفیت همان رابط را به شبکه سیمی تحویل دهد، حتی اگر نرخ اسمی وایرلس بالاتر باشد.
سناریوی فرضی: اتصال دفتر به انبار
فرض کنید یک شرکت می‌خواهد دفتر را به انباری در فاصله دو کیلومتری متصل کند. در انبار چهار دوربین، دو کامپیوتر و یک Access Point وجود دارد. خرید رادیو فقط براساس فاصله دو کیلومتر کافی نیست. ابتدا باید مجموع ترافیک دوربین‌ها، مصرف کاربران، جهت غالب انتقال و ظرفیت رشد آینده محاسبه شود.
سپس مختصات و ارتفاع دو نقطه، دید مستقیم و ناحیه فرنل بررسی می‌شوند. اگر مسیر قابل‌اجرا باشد، دو رادیوی سازگار متناسب با بودجه لینک و ظرفیت انتخاب می‌شوند. رادیوی سمت دفتر به شبکه مرکزی و رادیوی سمت انبار به سوئیچ انبار متصل خواهد شد. دوربین‌ها، کامپیوترها و Access Point از طریق همان سوئیچ به شبکه دسترسی پیدا میکنند.
اگر جداسازی دوربین‌ها و کاربران لازم باشد، VLANها و سیاست‌های دسترسی باید در کل مسیر طراحی شوند. عبور VLAN از لینک با کنترل ارتباط میان VLANها یکسان نیست؛ محدودکردن دسترسی بین شبکه‌ها به تنظیمات روتر یا Firewall نیاز دارد.
این انتخاب برای چه کسانی مناسب است؟
رادیو وایرلس برای مجموعه‌ای مناسب است که دو یا چند نقطه ثابت دارد، مسیر رادیویی قابل‌قبولی میان آن‌ها وجود دارد و کابل‌کشی زمینی دشوار یا پرهزینه است. مدیران شبکه، نصاب‌ها، شرکت‌ها، کارخانه‌ها و ISPها می‌توانند بر اساس نوع معماری و ظرفیت موردنیاز از این تجهیزات استفاده کنند.
✓ موارد مناسب
- ارتباط ثابت میان دو ساختمان یا سایت
- انتقال شبکه و تصویر دوربین در محوطه
- ایجاد لینک در محل دشوار برای کابل‌کشی
- اتصال چند نقطه در معماری طراحی‌شده PtMP
× موارد نامناسب یا نیازمند بررسی بیشتر
- پوشش مستقیم موبایل و لپتاپ در دفتر
- مسیر کاملاً مسدود بدون امکان تغییر ارتفاع
- سرویسی که بدون مسیر پشتیبان نباید قطع شود
- پروژه‌ای بدون امکان نصب، ارت و نگهداری ایمن
قبل از انتخاب رادیو چه چیزهایی را بررسی کنیم؟
مختصات، فاصله، ارتفاع، موانع و امکان نصب در هر دو سمت ثبت شوند.
ترافیک واقعی در هر جهت، مصرف ساعت پیک و نیاز احتمالی آینده محاسبه شود.
باند، استاندارد، پروتکل، حالت کاری، نوع PoE و سرعت پورت دو سمت تطبیق داده شوند.
باد، باران، دما، کابل Outdoor، محافظت در برابر Surge، ارت و استحکام پایه بررسی شوند.
پس از نصب، سیگنال، نرخ ارتباط، ارسال مجدد، تأخیر، ازدست‌رفتن بسته و Throughput آزمایش شوند.
پس از مشخص‌شدن این موارد، مقایسه انواع رادیو وایرلس معنا پیدا میکند. قوی‌ترین یا گران‌ترین مدل الزاماً بهترین انتخاب نیست؛ دستگاه باید با محدودیت مسیر و هدف پروژه هماهنگ باشد.
جمع‌بندی
رادیو وایرلس مسیری برای انتقال داده میان نقاط ثابت ایجاد میکند. این مسیر می‌تواند جایگزین بخشی از کابل‌کشی شود، اما برای عملکرد قابل‌اتکا به دید مناسب، ناحیه فرنل آزاد، ظرفیت کافی، تراز دقیق و تنظیم سازگار نیاز دارد. رادیو، اینترنت تولید نمی‌کند و لزوماً جای روتر یا Access Point را هم نمی‌گیرد.
اگر هدف شما اتصال دو ساختمان است، ابتدا مسیر و ترافیک را بررسی کنید؛ اگر هدف پوشش موبایل و لپتاپ در یک فضاست، به Access Point نیاز دارید. در بعضی پروژه‌ها هر دو تجهیز کنار هم استفاده می‌شوند. برای بررسی انتخاب متناسب با مسیر و نیاز شبکه نیز می‌توانید مشخصات پروژه را با کارشناسان اوژان تلکام در میان بگذارید؛ انتخاب درست، از شناخت نیاز شروع میشود.
سؤالات متداول
رادیو وایرلس چیست؟
رادیو وایرلس دستگاهی برای ارسال و دریافت دادههای شبکه از طریق امواج رادیویی است. این دستگاه معمولاً برای ایجاد ارتباط ثابت میان ساختمانها، سایتها یا تجهیزات سمت مشترک استفاده میشود.
آیا رادیو وایرلس اینترنت تولید میکند؟
خیر. رادیو فقط داده یا سرویس موجود را میان نقاط منتقل میکند. اینترنت باید از مودم، ONT، شبکه اپراتور یا منبع دیگری در یکی از نقاط تأمین شده باشد.
برای یک لینک نقطه‌به‌نقطه چند رادیو لازم است؟
در ساختار متداول PtP، یک رادیوی سازگار در هر سمت و در مجموع دو دستگاه لازم است. تجهیزات جانبی مانند پایه، کابل، PoE و محافظت الکتریکی نیز باید متناسب با مدل و محل نصب انتخاب شوند.
تفاوت رادیو وایرلس و Access Point چیست؟
رادیو وایرلس معمولاً یک مسیر جهتدار میان نقاط ثابت ایجاد میکند؛ Access Point برای اتصال دستگاههایی مانند موبایل و لپتاپ به شبکه محلی و پوشش یک فضا طراحی میشود.
آیا رادیو وایرلس بدون دید مستقیم کار میکند؟
بعضی فناوریها در شرایط محدود Near-Line-of-Sight ارتباط برقرار میکنند، اما نباید آن را نتیجه قطعی دانست. برای بیشتر لینکهای بیرونی پایدار، خط دید و ناحیه فرنل باید بهصورت مهندسی بررسی شوند.
آیا سرعت درجشده روی رادیو همان سرعت واقعی شبکه است؟
خیر. نرخ اسمی بیسیم با Throughput واقعی تفاوت دارد. کیفیت مسیر، نویز، تنظیمات، سربار پروتکل و سرعت پورت شبکه بر ظرفیت قابلاستفاده اثر میگذارند.
آیا می‌توان رادیوهای دو برند متفاوت را به هم متصل کرد؟
تنها در صورت پشتیبانی واقعی دو دستگاه از استاندارد و حالت سازگار می‌توان چنین ارتباطی را بررسی کرد. پروتکل‌ها و بعضی حالت‌های Bridge اختصاصی سازنده میان برندهای مختلف کار نمی‌کنند.
