وقتی برای یک لینک Point-to-Point سراغ MikroTik LHG5 میروید، دو سؤال معمولاً قبل از بقیه مطرح میشوند: این رادیو تا چند کیلومتر جواب میدهد و چه مقدار ترافیک میتواند منتقل کند؟ پاسخ هیچکدام فقط یک عدد نیست. فاصله قابل استفاده به Gain آنتن، Line of Sight، Fresnel Zone، نویز باند 5GHz، توان مجاز، Alignment و Link Budget بستگی دارد. ظرفیت نیز با عدد 300Mbps روی مشخصات تعیین نمیشود؛ چون LHG5 فقط یک پورت Fast Ethernet دارد.
به همین دلیل ممکن است یک لینک 5 کیلومتری عملکرد ضعیفی داشته باشد اما لینکی طولانیتر با مسیر پاک و طراحی صحیح پایدارتر کار کند. از طرف دیگر، ممکن است Signal و CCQ عالی باشند ولی پروژه بهخاطر نیاز به بیش از 100Mbps از ابتدا برای LHG5 مناسب نباشد. قبل از خرید باید فاصله و ظرفیت را همزمان بررسی کنید، نه اینکه ابتدا رادیو را انتخاب کنید و بعد ببینید آیا با پروژه هماهنگ است یا خیر.
اول بدانیم LHG5 از نظر سختافزاری چه محدودیتهایی دارد
LHG5 یک رادیوی Outdoor در باند 5GHz است که از 802.11a/n استفاده میکند. آنتن Dual-Polarization یکپارچه آن Gain برابر 24.5dBi دارد و رادیو بهصورت 2×2 MIMO با دو Chain کار میکند. MikroTik این دستگاه را برای CPE و لینکهای Point-to-Point در فواصل طولانی طراحی کرده است.
| مشخصه | LHG5 | اثر روی انتخاب |
|---|---|---|
| باند | 5GHz | وضعیت نویز و دید رادیویی اهمیت زیادی دارد. |
| استاندارد | 802.11a/n | نسل Wi-Fi 4 است. |
| ساختار وایرلس | 2×2 MIMO / دو Chain | کیفیت هر دو Chain باید در لینک بررسی شود. |
| Gain آنتن | 24.5dBi | برای لینکهای جهتدار دوربرد مناسب است. |
| Max Radio Data Rate | 300Mbps | PHY Rate است، نه Throughput واقعی. |
| پورت شبکه | 10/100 Ethernet | مهمترین سقف ظرفیت End-to-End دستگاه است. |
| RouterOS License | Level 3 | برای CPE و PtP مناسبتر از نقش AP چندکاربره است. |
| تغذیه | Passive PoE، 11 تا 30V | نوع Injector و کابل باید سازگار باشند. |
نکته کلیدی:
برای خرید LHG5، عددهای «24.5dBi» و «300Mbps» را جداگانه تفسیر کنید. اولی Gain آنتن است و دومی حداکثر Data Rate رادیویی؛ هیچکدام بهتنهایی برد یا سرعت واقعی پروژه را تضمین نمیکنند.

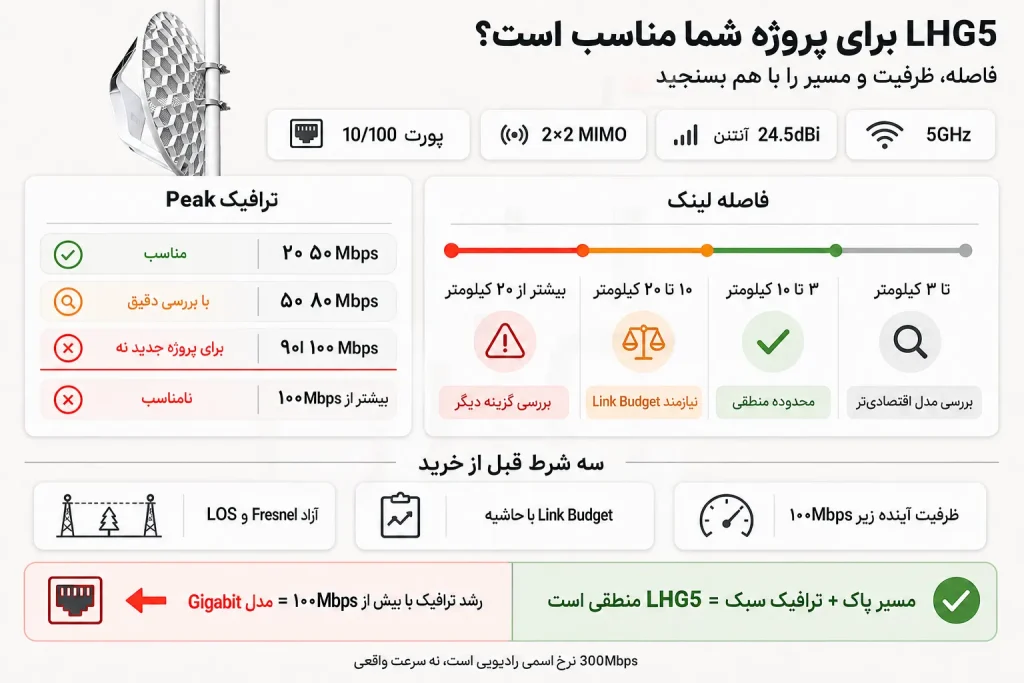

LHG5 برای چه فاصلهای مناسب است؟
MikroTik برای LHG5 یک آنتن 24.5dBi جهتدار در نظر گرفته و در راهنماهای مقایسهای نسل این محصول، LHG5 را در محدوده لینکهای دوربرد قرار داده است. نمودارهای قدیمی خود سازنده برای شرایط آزمایش مشخص، Max Range را در محدوده نزدیک به 20 کیلومتر نشان میدادند؛ اما همان مستند نیز تأکید میکند که Line of Sight، تداخل، Alignment، شرایط جوی و عوامل محیطی روی فاصله واقعی اثر میگذارند.
بنابراین بهتر است «20 کیلومتر» را سقف تضمینشده دستگاه ندانیم. در عمل برای تصمیم خرید میتوان فاصله را اینطور تحلیل کرد:
| فاصله | ارزیابی عملی | قبل از خرید چه کاری لازم است؟ |
|---|---|---|
| تا حدود 3 کیلومتر | LHG5 از نظر Gain معمولاً ظرفیت RF زیادی در اختیار دارد. | بررسی کنید آیا مدل کوچکتر و اقتصادیتر نیاز را پوشش میدهد. |
| حدود 3 تا 10 کیلومتر | از سناریوهای منطقی برای بررسی LHG5 است. | LOS، Fresnel، نویز و Link Budget را تأیید کنید. |
| حدود 10 تا 20 کیلومتر | امکانپذیر است اما دیگر نباید بر اساس حدس خرید کرد. | پروفایل مسیر و Link Budget دقیق ضروری است. |
| بیشتر از 20 کیلومتر | LHG5 را فقط با اتکا به نام «Long Range» انتخاب نکنید. | Gain بالاتر، شرایط مسیر و مدلهای دیگر را مقایسه کنید. |
این بازهها تضمین برد نیستند؛ هدف آنها تعیین سطح بررسی قبل از خرید است. حتی در سه کیلومتر، وجود یک ردیف درخت داخل Fresnel میتواند پروژه را سخت کند، درحالیکه یک لینک ده کیلومتری با مسیر کاملاً آزاد ممکن است شرایط RF تمیزتری داشته باشد.
دید مستقیم کافی نیست؛ Fresnel را قبل از خرید حساب کنید
یکی از مهمترین اشتباهات در انتخاب LHG5 این است که خریدار میگوید «دو ساختمان همدیگر را میبینند، پس لینک برقرار میشود». Line of Sight فقط خط مرکزی مسیر را نشان میدهد. امواج رادیویی در فضایی اطراف این خط حرکت میکنند که First Fresnel Zone نام دارد.
برای طراحی یک لینک Outdoor معمولاً تلاش میشود بخش عمده First Fresnel Zone آزاد باقی بماند. اگر درخت، ساختمان، تپه یا سطح زمین وارد این ناحیه شود، Signal و مخصوصاً کیفیت Modulation میتوانند افت کنند.
| فاصله کل لینک در 5GHz | شعاع تقریبی F1 در وسط مسیر | حدود 60٪ شعاع |
|---|---|---|
| 1 کیلومتر | 3.9 متر | 2.3 متر |
| 5 کیلومتر | 8.7 متر | 5.2 متر |
| 10 کیلومتر | 12.2 متر | 7.3 متر |
| 20 کیلومتر | 17.3 متر | 10.4 متر |
این جدول فقط برای درک ابعاد Fresnel است و عدد «ارتفاع لازم دکل» محسوب نمیشود. برای تعیین ارتفاع واقعی باید اختلاف ارتفاع نقاط، Terrain و ارتفاع تمام موانع در طول مسیر وارد محاسبه شوند.
قبل از سفارش دو دستگاه:
اگر هنوز مختصات دقیق دو سمت، ارتفاع محل نصب و موانع مسیر را نمیدانید، برای پاسخ قطعی درباره مناسب بودن LHG5 اطلاعات کافی ندارید.
ظرفیت واقعی LHG5 چقدر است؟
در مشخصات LHG5 عدد 300Mbps دیده میشود، اما این عدد حداکثر Radio Data Rate برای 802.11n است. بخشی از ظرفیت وایرلس صرف سربار پروتکل، ACK، مدیریت لینک و Retransmission میشود؛ بنابراین Throughput کاربردی همیشه پایینتر از PHY Rate خواهد بود.
مهمتر از آن، LHG5 یک پورت 10/100 Ethernet دارد. در تست رسمی خود MikroTik، دستگاه در Bridging با Fast Path و فریم بزرگ حدود 98.4Mbps ثبت کرده است. این نتیجه آزمایشگاهی است و سرعت تضمینشده لینک وایرلس نیست، اما یک واقعیت معماری را مشخص میکند: حتی اگر Wireless شرایط بسیار خوبی داشته باشد، این دستگاه نمیتواند از سمت Ethernet یک مسیر Gigabit ایجاد کند.
برای چه مقدار ترافیک، LHG5 انتخاب منطقیتری است؟
| نیاز پروژه | ارزیابی LHG5 | دلیل |
|---|---|---|
| اینترنت 20 تا 50Mbps | مناسب برای بررسی | Fast Ethernet هنوز حاشیه قابل توجهی دارد. |
| حدود 50 تا 80Mbps ترافیک Peak | قابل استفاده با بررسی دقیق | حاشیه رشد و Burst کمتر میشود. |
| مصرف مداوم نزدیک 90 تا 100Mbps | برای پروژه جدید توصیه نمیشود | به سقف Interface نزدیک شدهاید. |
| بیشتر از 100Mbps | نامناسب | پورت Fast Ethernet گلوگاه قطعی است. |
| NAS، Backup یا انتقال فایل سنگین | اغلب انتخاب محدودکننده | ترافیک LAN میتواند سریعاً از Fast Ethernet عبور کند. |
این جدول نیز Throughput تضمینشده ارائه نمیکند. مثلاً ممکن است در یک مسیر نویزی حتی رسیدن به 70Mbps پایدار دشوار باشد. هدف این است که قبل از خرید مشخص شود آیا سقف سختافزاری 100Mbps اصولاً با طراحی شبکه شما سازگار است یا خیر.
اشتباه رایج:
اگر پروژه امروز 90Mbps مصرف دارد، خرید LHG5 فقط به این دلیل که «زیر 100Mbps هستیم» طراحی محافظهکارانهای نیست. برای Burst، سربار، تغییرات RF و رشد آینده حاشیهای باقی نمیماند.
ظرفیت مورد نیاز را از روی سرویسها حساب کنید
بهترین روش این است که ترافیک را در ساعت Peak جمع کنید. فرض کنید لینک قرار است اینترنت 40Mbps، چند دوربین با مجموع Bitrate برابر 15Mbps و سرویسهای داخلی با Peak حدود 10Mbps را منتقل کند. مجموع ترافیک طراحی حدود 65Mbps میشود. اگر رشد آینده محدود باشد، LHG5 هنوز قابل بررسی است.
اما اگر همان پروژه قرار است سال آینده دوربینهای بیشتری داشته باشد، Backup شبانه بین دو NAS اضافه شود و اینترنت به 100Mbps ارتقا پیدا کند، بهتر است امروز دستگاهی با Gigabit Ethernet انتخاب شود. در چنین شرایطی مدلهایی مثل LHG XL 5 ac علاوه بر Gigabit Ethernet، 802.11ac و Gain بالاتر 27dBi را در اختیار پروژه قرار میدهند.
برای مقایسه دقیقتر این دو خانواده، راهنمای انتخاب بین LHG5 و LHG XL 5 ac برای لینکهای برد بلند کمک میکند مشخص شود نیاز شما فقط فاصله است یا ظرفیت نیز در انتخاب اثر دارد.
فاصله مناسب است، اما باند 5GHz چقدر شلوغ است؟
دو پروژه با فاصله یکسان ممکن است نتیجه کاملاً متفاوتی داشته باشند. LHG5 روی 5GHz کار میکند و اگر Frequency انتخابشده شلوغ باشد، Interference میتواند CCQ و Rate را کاهش دهد حتی وقتی Signal ظاهراً مناسب است.

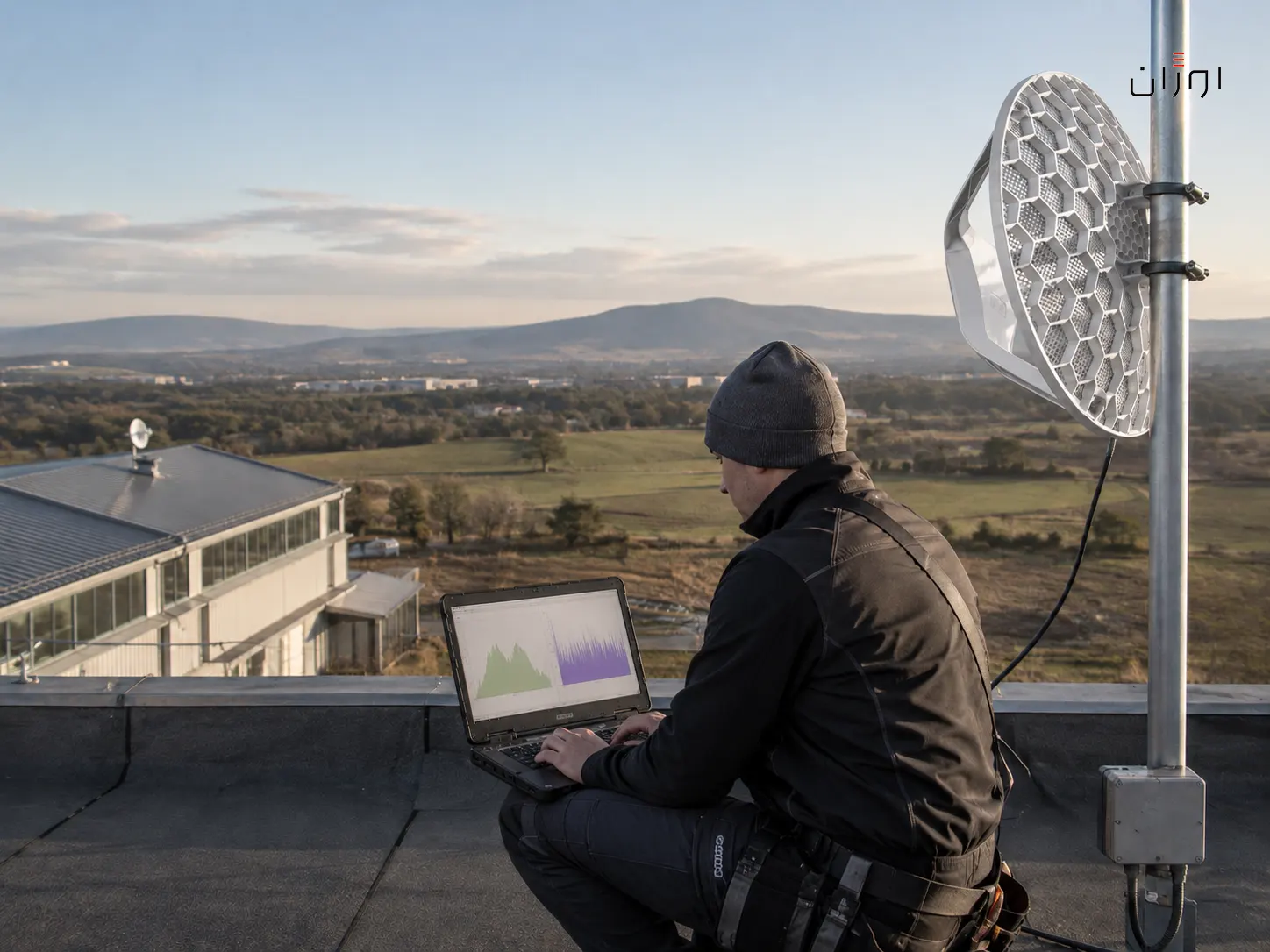

قبل از نصب نهایی بهتر است محیط RF بررسی شود. در شبکه موجود میتوان از ابزارهای RouterOS مانند Scan و Snooper با رعایت محدودیتهای لینک Production استفاده کرد. برای پروژه جدید نیز بررسی شبکههای فعال اطراف و وجود لینکهای وایرلس هممسیر اهمیت دارد.
Channel Width هم باید متناسب با ظرفیت مورد نیاز انتخاب شود. کانال عریضتر لزوماً لینک بهتری نمیسازد؛ در محیط شلوغ Spectrum بیشتری اشغال میکند و ممکن است امکان پیدا کردن بخش تمیز باند را کاهش دهد.
Link Budget قبل از خرید چه چیزی به ما میگوید؟
Link Budget یک برآورد از سطح سیگنالی است که بعد از طی مسیر به گیرنده میرسد. Gain آنتن دو سمت، توان ارسال مجاز، Free Space Path Loss و Receive Sensitivity در آن دخیل هستند. LHG5 آنتن 24.5dBi دارد، اما فقط دانستن Gain برای تأیید مسیر کافی نیست.
Receive Sensitivity نیز با Modulation تغییر میکند. دستگاه ممکن است روی Signal ضعیفتر همچنان Connected باشد، اما برای نگه داشتن Rateهای بالاتر به Signal و SNR مناسبتری نیاز دارد. بنابراین سؤال درست این نیست که «آیا لینک وصل میشود؟» بلکه این است که «آیا لینک با Margin مناسب، Rate مورد نیاز را پایدار نگه میدارد؟»
قاعده خرید حرفهای:
فاصله را وارد Link Budget کنید، نه اینکه از فاصله بهتنهایی مدل رادیو را انتخاب کنید. یک لینک پایدار باید برای افتهای موقت ناشی از شرایط RF نیز حاشیه داشته باشد.
سه سناریوی واقعی برای تصمیمگیری
سناریو اول؛ انبار در فاصله 4 کیلومتری با اینترنت 40Mbps
مسیر کاملاً آزاد است، Fresnel مناسب است و فقط اینترنت، VoIP سبک و چند سیستم اداری روی لینک عبور میکنند. Peak کل حدود 50Mbps است. در این شرایط LHG5 از نظر فاصله و ظرفیت انتخاب قابل دفاعی است؛ به شرط تأیید Link Budget و نویز.
سناریو دوم؛ کارخانه در فاصله 8 کیلومتری با 20 دوربین
فاصله بهتنهایی مشکل اصلی نیست. اگر مجموع Bitrate دوربینها، اینترنت و سرویسهای داخلی به محدوده 80 تا 90Mbps برسد، فضای رشد کم میشود. برای پروژه جدید بهتر است گزینه Gigabit بررسی شود، حتی اگر LHG5 از نظر RF مسیر را پوشش دهد.
سناریو سوم؛ لینک 15 کیلومتری فقط برای اینترنت 20Mbps
از نظر ظرفیت LHG5 مشکلی ندارد، اما تصمیم اصلی اینجا RF است. ارتفاع، Fresnel، Link Budget و Noise باید دقیق بررسی شوند. اگر Margin کافی وجود نداشته باشد، Gain بالاتر یا مدل دیگری از رادیوهای وایرلس MikroTik باید وارد مقایسه شود.
این انتخاب برای چه کسانی مناسب است؟
LHG5 برای پروژهای مناسبتر است که به یک لینک Outdoor جهتدار و اقتصادی در فاصله متوسط تا نسبتاً طولانی نیاز دارد، مسیر RF مناسبی دارد و ظرفیت Fast Ethernet برای امروز و آینده آن کافی است. اتصال دفتر به انبار، کارگاه، نگهبانی، سایت کوچک یا یک CPE دوربرد از سناریوهای قابل بررسی هستند.
در مقابل، اگر بیش از 100Mbps ظرفیت میخواهید، انتقال فایل داخلی سنگین دارید، رشد شبکه سریع است یا لینک Backbone حیاتی سازمان است، مدل Gigabit انتخاب آیندهنگرانهتری خواهد بود. همچنین اگر پروژه PtMP با چند Client است، باید نقش AP و سطح License را نیز جداگانه بررسی کنید.
نقاط قوت و محدودیتهای LHG5 قبل از خرید
نقاط قوت
- ✓
آنتن جهتدار یکپارچه 24.5dBi برای لینکهای Point-to-Point دوربرد. - ✓
ساختار 2×2 MIMO و دو Chain روی باند 5GHz. - ✓
عدم نیاز به آنتن خارجی و کابل RF جداگانه. - ✓
طراحی Grid برای کاهش فشار باد نسبت به دیش کاملاً بسته. - ✓
RouterOS و پشتیبانی از Nv2 برای برخی طراحیهای MikroTik Legacy. - ✓
برای لینکهای سبک، هزینه اضافه بابت ظرفیت Gigabit استفادهنشده تحمیل نمیشود.
محدودیتها
- ×
پورت 10/100 Ethernet مهمترین محدودیت ظرفیت دستگاه است. - ×
300Mbps عدد PHY است و نباید با Throughput واقعی اشتباه گرفته شود. - ×
802.11n برای پروژههای جدید پرترافیک نسبت به نسلهای AC و AX محدودتر است. - ×
Gain بالا نیاز به Alignment دقیق و پایه مکانیکی پایدار دارد. - ×
برد بالا بدون LOS، Fresnel و Link Budget مناسب تضمین نمیشود. - ×
برای پروژهای که ظرفیت آن در حال رشد است ممکن است تعویض زودهنگام لازم شود.
چکلیست قبل از خرید LHG5
مختصات دو نقطه را ثبت و فاصله مستقیم واقعی را محاسبه کنید.
بررسی کنید هیچ مانع ثابت یا فصلی در خط دید دو رادیو وجود ندارد.
فقط دید چشمی کافی نیست؛ فضای اطراف مسیر نیز باید بررسی شود.
Gain، Path Loss، حساسیت گیرنده و Margin لینک را قبل از خرید تخمین بزنید.
اینترنت، دوربین، VoIP، فایل و سایر سرویسها را در شلوغترین ساعت جمع کنید.
ارتقای اینترنت، اضافه شدن دوربین، NAS و کاربران آینده را فراموش نکنید.
مطمئن شوید سقف 100Mbps در طول عمر پروژه به گلوگاه تبدیل نمیشود.
وضعیت Noise، لینکهای مجاور و Frequencyهای قابل استفاده را بررسی کنید.
ارتفاع، پایه، Grounding، کابل Outdoor و Passive PoE را در هزینه پروژه لحاظ کنید.
اشتباهات رایج قبل از خرید LHG5
خرید فقط بر اساس فاصله:
دو لینک 10 کیلومتری میتوانند بهدلیل اختلاف Fresnel و Noise نتایج کاملاً متفاوتی داشته باشند.
فرض اینکه 300Mbps یعنی سرعت 300Mbps:
این عدد PHY است و پورت دستگاه نیز فقط Fast Ethernet است.
ندیدن ترافیک داخلی:
ممکن است اینترنت فقط 30Mbps باشد اما Backup و دوربینها ظرفیت لینک را مصرف کنند.
طراحی دقیقاً روی سقف 100Mbps:
شبکه باید برای Burst و رشد آینده حاشیه داشته باشد.
نادیده گرفتن هزینه نصب مجدد:
خرید ارزانتر امروز ممکن است با تعویض Pair و Alignment دوباره در آینده گرانتر تمام شود.
جمعبندی؛ LHG5 را با فاصله و ظرفیت همزمان انتخاب کنید
LHG5 برای لینکهای Outdoor جهتدار در فواصل چند کیلومتری تا مسیرهای طولانیتر طراحی شده است، اما عدد ثابتی وجود ندارد که بگوییم «تا این فاصله حتماً مناسب است». در محدودههای بالاتر، Link Budget، Fresnel، Noise و Alignment اهمیت بیشتری از نام مدل پیدا میکنند.
از نظر ظرفیت نیز مهمترین مرز خرید، پورت 10/100 دستگاه است. اگر لینک سبک است و Peak Traffic با حاشیه مناسب زیر این سقف باقی میماند، LHG5 هنوز میتواند انتخاب اقتصادی و منطقی باشد. اگر مصرف به محدوده 100Mbps نزدیک شده یا توسعه آینده جدی است، بهتر است از ابتدا سراغ مدل Gigabit بروید.
بنابراین قبل از خرید، سه سؤال را قطعی پاسخ دهید: مسیر رادیویی واقعاً مناسب است؟ Link Budget حاشیه کافی دارد؟ و Fast Ethernet برای کل عمر پروژه کافی خواهد بود؟ اگر پاسخ هر سه مثبت باشد، LHG5 انتخاب قابل دفاعی است. برای انتخاب سایر تجهیزات شبکه و رادیوهای وایرلس متناسب با پروژه نیز همین منطق باید مبنای تصمیم باشد.
