لینک Point-to-Point چیست؟ طراحی ارتباط وایرلس بین دو ساختمان از صفر

وقتی باید شبکه دو ساختمان را بدون حفاری یا کابل‌کشی بین آن‌ها به یکدیگر متصل کنیم، لینک Point-to-Point یا «نقطه‌به‌نقطه» یکی از راهکارهای اصلی است. در این معماری، یک جفت رادیو وایرلس جهت‌دار در دو سوی مسیر نصب می‌شود و ارتباط اترنت را از طریق امواج رادیویی انتقال می‌دهد. بااین‌حال، دیدن ساختمان مقابل یا درج یک برد چندکیلومتری در مشخصات محصول، موفقیت لینک را تضمین نمی‌کند. ظرفیت موردنیاز، دید مستقیم، ناحیه فرنل، نویز فرکانسی، ارتفاع نصب، بودجه لینک و پایداری سازه همگی بر نتیجه اثر می‌گذارند. در این راهنما، طراحی یک رادیو وایرلس پوینت تو پوینت را از تعریف نیاز تا انتخاب تجهیزات، طراحی توپولوژی، نصب و آزمون تحویل بررسی می‌کنیم؛ به‌گونه‌ای که بتوان پیش از خرید، محدودیت‌ها و گلوگاه‌های احتمالی پروژه را تشخیص داد.

لینک Point-to-Point چیست؟

Point-to-Point که به‌اختصار PtP نوشته می‌شود، یک ارتباط اختصاصی میان دو نقطه است. در حالت معمول، یک رادیو روی ساختمان مبدا و رادیوی دوم روی ساختمان مقصد نصب می‌شود. آنتن‌های جهت‌دار دو دستگاه رو‌به‌روی یکدیگر قرار می‌گیرند تا شبکه ساختمان اول را به ساختمان دوم برسانند.

این لینک می‌تواند اینترنت، ترافیک دوربین، تلفن تحت شبکه، فایل‌های سازمانی یا چند VLAN را حمل کند. رادیوها خودِ اینترنت را تولید نمی‌کنند؛ آن‌ها بخشی از مسیر انتقال شبکه را جایگزین کابل می‌کنند. در نتیجه، روتر، سوئیچ، فایروال و اکسس پوینت‌های دو ساختمان همچنان نقش‌های مستقل خود را دارند.

توپولوژی صحیح ارتباط بین دو ساختمان

در ساده‌ترین توپولوژی، خروجی یک سوئیچ یا روتر در ساختمان A به منبع تغذیه PoE و سپس رادیوی اول متصل می‌شود. رادیوی دوم در ساختمان B سیگنال را دریافت می‌کند و از طریق PoE به سوئیچ آن ساختمان می‌رساند. کاربران، دوربین‌ها یا اکسس پوینت‌های مقصد به این سوئیچ متصل می‌شوند.

در حالت Bridge، دو رادیو مانند یک پل لایه دوم عمل می‌کنند و شبکه اترنت را امتداد می‌دهند. پیاده‌سازی این روش ساده است، اما Broadcast، خطاهای لایه دوم و VLANهای مجاز نیز ممکن است از لینک عبور کنند. در طراحی Routed، هر ساختمان Subnet مستقل دارد و مسیریابی میان آن‌ها انجام می‌شود. این معماری جداسازی و کنترل بیشتری ایجاد می‌کند، ولی به طراحی IP، Route و Firewall نیاز دارد.

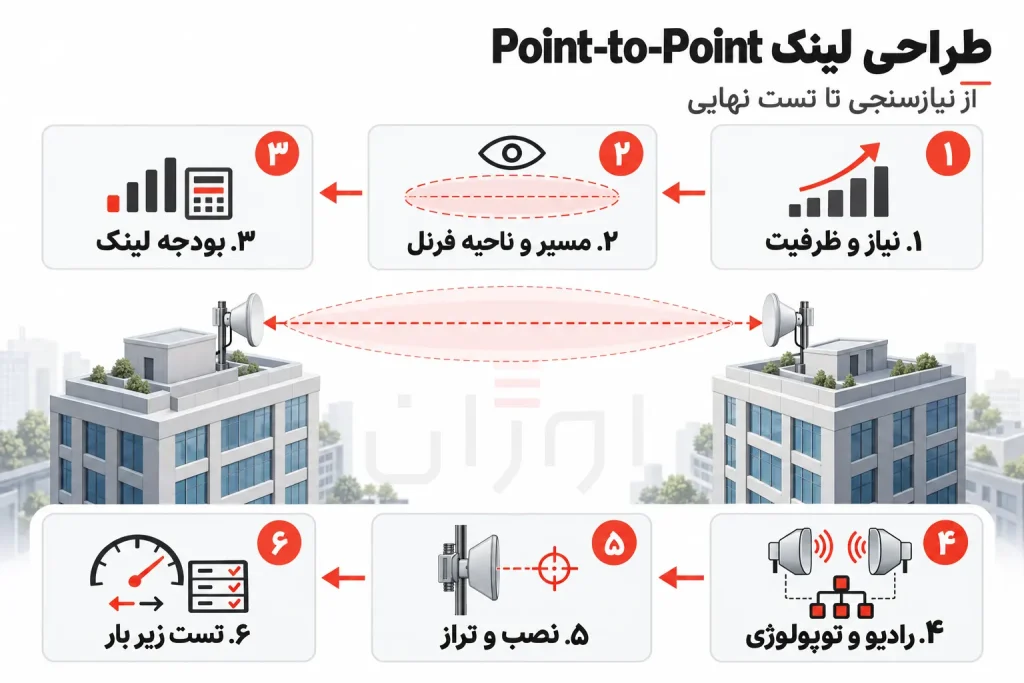

گام اول: نیاز واقعی لینک را تعریف کنید

انتخاب رادیو پیش از شناخت ترافیک، احتمال کمبود ظرفیت یا هزینه اضافی را بالا می‌برد. ابتدا مشخص کنید چه سرویس‌هایی از لینک عبور می‌کنند، مصرف در ساعات شلوغ چقدر است و در چند سال آینده چه رشدی انتظار می‌رود.

برای CCTV نباید فقط حجم متوسط یک دوربین را در تعداد دوربین‌ها ضرب کرد. نرخ بیت در صحنه‌های شلوغ، جریان اصلی و فرعی، بازپخش هم‌زمان و سایر مصرف‌کنندگان شبکه نیز باید لحاظ شوند. جزئیات این محاسبه در راهنمای انتخاب رادیو وایرلس برای دوربین مداربسته بررسی شده است.

گام دوم: مسیر، دید مستقیم و ناحیه فرنل را بررسی کنید

Line of Sight یا دید مستقیم یعنی در مسیر هندسی میان دو آنتن مانع آشکاری وجود نداشته باشد. اما یک خط باریک و خالی برای طراحی حرفه‌ای کافی نیست. امواج رادیویی فضایی بیضی‌شکل پیرامون خط مستقیم را نیز اشغال می‌کنند که ناحیه فرنل نام دارد. ورود ساختمان، تپه یا شاخ‌وبرگ درختان به این ناحیه می‌تواند تضعیف، انعکاس و نوسان سیگنال ایجاد کند.

شعاع ناحیه اول فرنل در میانه مسیر، جایی که معمولاً بیشترین مقدار را دارد، با تقریب زیر محاسبه می‌شود. در این فرمول، فاصله کل لینک برحسب کیلومتر و فرکانس برحسب گیگاهرتز است:

Midpoint Fresnel radius (m) ≈ 8.66 × √(D / f)

D = total distance in km
f = frequency in GHz

این عدد به معنی ارتفاع قطعی دکل نیست. اختلاف ارتفاع دو ساختمان، برجستگی زمین، انحنای زمین در مسیرهای طولانی و فاصله هر مانع از دو انتهای لینک باید جداگانه بررسی شود. در طراحی معمول تلاش می‌شود بخش عمده ناحیه اول فرنل، به‌ویژه حدود ۶۰ درصد آن، آزاد بماند؛ اما معیار نهایی باید با ابزار طراحی و شرایط واقعی مسیر کنترل شود.

بازدید محل باید مختصات، ارتفاع نقاط نصب، طول کابل شبکه، استحکام پایه، مسیر ارت، دسترسی ایمن و وضعیت طیف فرکانسی را پوشش دهد. اسکن فرکانسی را ترجیحاً در ارتفاع و محل نزدیک به نصب نهایی انجام دهید؛ نویز روی زمین یا پشت دیوار الزاماً نماینده شرایط روی بام نیست.

گام سوم: بودجه لینک را محاسبه کنید

Link Budget یا بودجه لینک، توان تقریبی رسیده به گیرنده را از مجموع توان ارسال، بهره آنتن‌ها و افت‌های مسیر به دست می‌آورد. شکل ساده محاسبه چنین است:

Received power (dBm) =
Tx power + Tx antenna gain + Rx antenna gain
− path loss − cable/connector/other losses

FSPL (dB) =
92.45 + 20log10(distance in km) + 20log10(frequency in GHz)

توان دریافتی باید با حساسیت گیرنده در مدولاسیون و نرخ موردنظر مقایسه شود. حساسیت اعلام‌شده برای پایین‌ترین نرخ، تضمین نمی‌کند لینک در بالاترین ظرفیت نیز پایدار بماند. اختلاف میان توان دریافتی پیش‌بینی‌شده و آستانه لازم، بخشی از Fade Margin یا حاشیه محوشدگی است؛ حاشیه‌ای که برای تغییرات آب‌وهوا، تداخل و نوسان شرایط مسیر در نظر گرفته می‌شود.

علاوه بر توان سیگنال، نسبت سیگنال به نویز یا SNR اهمیت دارد. سیگنال نسبتاً قوی در محیط بسیار شلوغ ممکن است عملکردی ضعیف‌تر از سیگنال کم‌قدرت‌تر در یک کانال تمیز داشته باشد. توان ارسال و EIRP نیز باید مطابق مقررات محلی و محدودیت‌های تجهیز تنظیم شوند؛ افزایش بی‌حساب توان همیشه کیفیت دوطرفه را بهتر نمی‌کند.

گام چهارم: رادیو و آنتن مناسب را انتخاب کنید

پس از مشخص‌شدن فاصله، ظرفیت و بودجه لینک می‌توان مدل‌ها را مقایسه کرد. فهرست رادیوهای وایرلس را براساس معیارهای زیر بررسی کنید، نه فقط عدد برد درج‌شده در معرفی محصول:

• باند و عرض کانال: باند باید با وضعیت طیف، مقررات و تجهیزات دو سمت سازگار باشد. کانال عریض‌تر ظرفیت بالقوه بیشتری دارد، اما طیف بیشتری اشغال می‌کند و در محیط شلوغ لزوماً پایدارتر نیست.
• بهره و زاویه آنتن: بهره بیشتر معمولاً با پرتو باریک‌تر همراه است. این ویژگی تداخل جانبی را کاهش می‌دهد، ولی تراز دقیق‌تر و پایه محکم‌تری می‌خواهد.
• ظرفیت واقعی: PHY Rate نرخ مذاکره‌شده لایه رادیویی است، نه Throughput تضمین‌شده کاربر. سربار پروتکل، کیفیت سیگنال و تداخل، ظرفیت قابل‌استفاده را کاهش می‌دهند.
• سرعت پورت: رادیویی با ظرفیت بی‌سیم بالا و پورت Fast Ethernet در حدود ظرفیت همان پورت محدود می‌شود. پورت‌های سوئیچ و کابل‌ها را نیز بررسی کنید.
• نوع PoE: Passive PoE را با 802.3af، 802.3at یا 802.3bt یکسان ندانید. ولتاژ، قطبیت، توان و استاندارد منبع باید با هر دو رادیو سازگار باشد.
• شرایط محیطی: محدوده دما، مقاومت بدنه، آب‌بندی کانکتورها و روش اتصال زمین باید با محل نصب تطبیق داشته باشند.

برای شناخت اثر فاصله، موانع و بهره آنتن، مطالعه راهنمای برد واقعی رادیو وایرلس برد بلند کمک می‌کند؛ بااین‌حال، عدد برد همچنان جای محاسبه اختصاصی مسیر را نمی‌گیرد.

Bridge، VLAN یا Routing؛ کدام معماری مناسب‌تر است؟

عبور VLAN از لینک به‌تنهایی کنترل دسترسی ایجاد نمی‌کند. اگر شبکه دوربین، کاربران و مدیریت باید از یکدیگر جدا باشند، سیاست ارتباط میان آن‌ها در روتر یا فایروال تعریف می‌شود. همچنین برای مدیریت رادیوها آدرس‌های یکتا، VLAN مدیریتی مشخص و مسیر دسترسی اضطراری در نظر بگیرید.

گام پنجم: نصب، تراز و حفاظت فیزیکی

پایه‌ای که با باد حرکت می‌کند، کیفیت لینک را حتی با بهترین رادیو کاهش می‌دهد. براکت باید محکم، شاقول و متناسب با وزن و سطح بادگیر تجهیز باشد. کابل Outdoor استاندارد، آب‌بندی ورودی شبکه، ایجاد Drip Loop، حفاظت در برابر اضافه‌ولتاژ و اتصال زمین مطابق دستورالعمل سازنده نیز بخشی از طراحی است، نه لوازم جانبی اختیاری.

تراز را ابتدا به‌صورت تقریبی و سپس با تغییرات کوچک افقی و عمودی انجام دهید. فقط بالاترین RSSI را معیار قرار ندهید. توازن Chainها، SNR، مدولاسیون، نرخ ارسال و دریافت، Retry و ظرفیت هر دو جهت باید بررسی شوند. سیگنال بیش‌ازحد قوی نیز ممکن است گیرنده را از محدوده مناسب خارج کند؛ بنابراین نزدیک‌بودن دو ساختمان الزاماً به معنی استفاده از حداکثر توان نیست.

گام ششم: لینک را زیر بار تحویل بگیرید

نمایش وضعیت Connected پایان پروژه نیست. آزمون تحویل باید از دستگاهی سیمی در یک ساختمان تا دستگاهی سیمی در ساختمان دیگر انجام شود تا مسیر واقعی سنجیده شود. ظرفیت یک‌طرفه و دوطرفه، تأخیر، Jitter و Packet Loss را در حالت عادی و زیر بار کنترل کنید. Speedtest اینترنت فقط ترکیبی از عملکرد لینک رادیویی، روتر، سرویس‌دهنده و سرور آزمون است و به‌تنهایی ظرفیت PtP را مشخص نمی‌کند.

سرعت مذاکره پورت‌ها، خطاهای اترنت و کیفیت کابل را نیز ببینید. پس از تحویل، فرکانس، عرض کانال، توان، سطح سیگنال، نویز، SNR، نرخ‌ها، نسخه نرم‌افزار و نتیجه آزمون را به‌عنوان Baseline ثبت کنید. نسخه پشتیبان تنظیمات و تصویر محل نصب، عیب‌یابی آینده را سریع‌تر می‌کنند.

سناریوی فرضی طراحی

سناریوی فرضی: دفتر مرکزی و انبار یک شرکت ۱٫۸ کیلومتر فاصله دارند. در انبار ۱۲ دوربین، چند کاربر اداری و دو تلفن IP فعال‌اند. ابتدا نرخ بیت بدترین حالت دوربین‌ها، مصرف هم‌زمان کاربران، سربار و رشد آینده محاسبه می‌شود. سپس مختصات و ارتفاع دو نقطه در ابزار طراحی مسیر وارد و دید مستقیم و ناحیه فرنل کنترل می‌شود.

پس از اسکن طیف، بودجه لینک برای فرکانس و رادیوهای کاندید محاسبه می‌شود. اگر ترافیک پیش‌بینی‌شده از محدوده پورت Fast Ethernet عبور کند، مدل دارای پورت گیگابیتی انتخاب می‌شود. شبکه دوربین، کاربران و مدیریت با VLAN جدا از لینک عبور می‌کنند و کنترل ارتباط آن‌ها در فایروال انجام می‌شود. پس از نصب، آزمون دوطرفه بین دو لپ‌تاپ سیمی و سپس آزمایش هم‌زمان با جریان دوربین‌ها اجرا خواهد شد.

این سناریو یک نسخه عمومی برای همه پروژه‌ها نیست. وجود مانع، نویز شدید، نیاز به دسترس‌پذیری بالا یا محدودیت قانونی فرکانس می‌تواند انتخاب تجهیزات و معماری را تغییر دهد.

این انتخاب برای چه کسانی مناسب است؟

PtP برای شرکت‌ها، انبارها، کارخانه‌ها، محوطه‌ها و سایت‌هایی مناسب است که دو نقطه مشخص با امکان نصب امن و مسیر رادیویی قابل‌قبول دارند. اگر مانع دائمی و غیرقابل‌رفع در مسیر وجود دارد، ظرفیت تضمین‌شده بسیار بالا لازم است یا قطعی کوتاه نیز پذیرفتنی نیست، فیبر نوری یا یک طراحی رادیویی دارای افزونگی باید بررسی شود. برای انتخاب مدل مناسب می‌توان مشخصات تجهیزات را در اوژان تلکام مقایسه کرد، اما تصمیم نهایی باید پس از Site Survey و محاسبه لینک گرفته شود.

چک‌لیست طراحی لینک بین دو ساختمان

جمع‌بندی

لینک Point-to-Point یک کابل نامرئی با ظرفیت ثابت نیست؛ سامانه‌ای رادیویی است که عملکرد آن به طراحی مسیر، طیف، تجهیزات و نصب وابسته است. فرایند درست از نیاز شبکه آغاز می‌شود، با بررسی دید مستقیم و ناحیه فرنل ادامه پیدا می‌کند و پس از محاسبه بودجه لینک به انتخاب رادیو و معماری می‌رسد. تراز دقیق، حفاظت فیزیکی و آزمون زیر بار نیز بخش جدایی‌ناپذیر تحویل هستند. اگر این مراحل پیش از خرید انجام شوند، احتمال انتخاب رادیوی نامتناسب، گلوگاه پورت و ناپایداری لینک به‌طور محسوسی کاهش می‌یابد.
