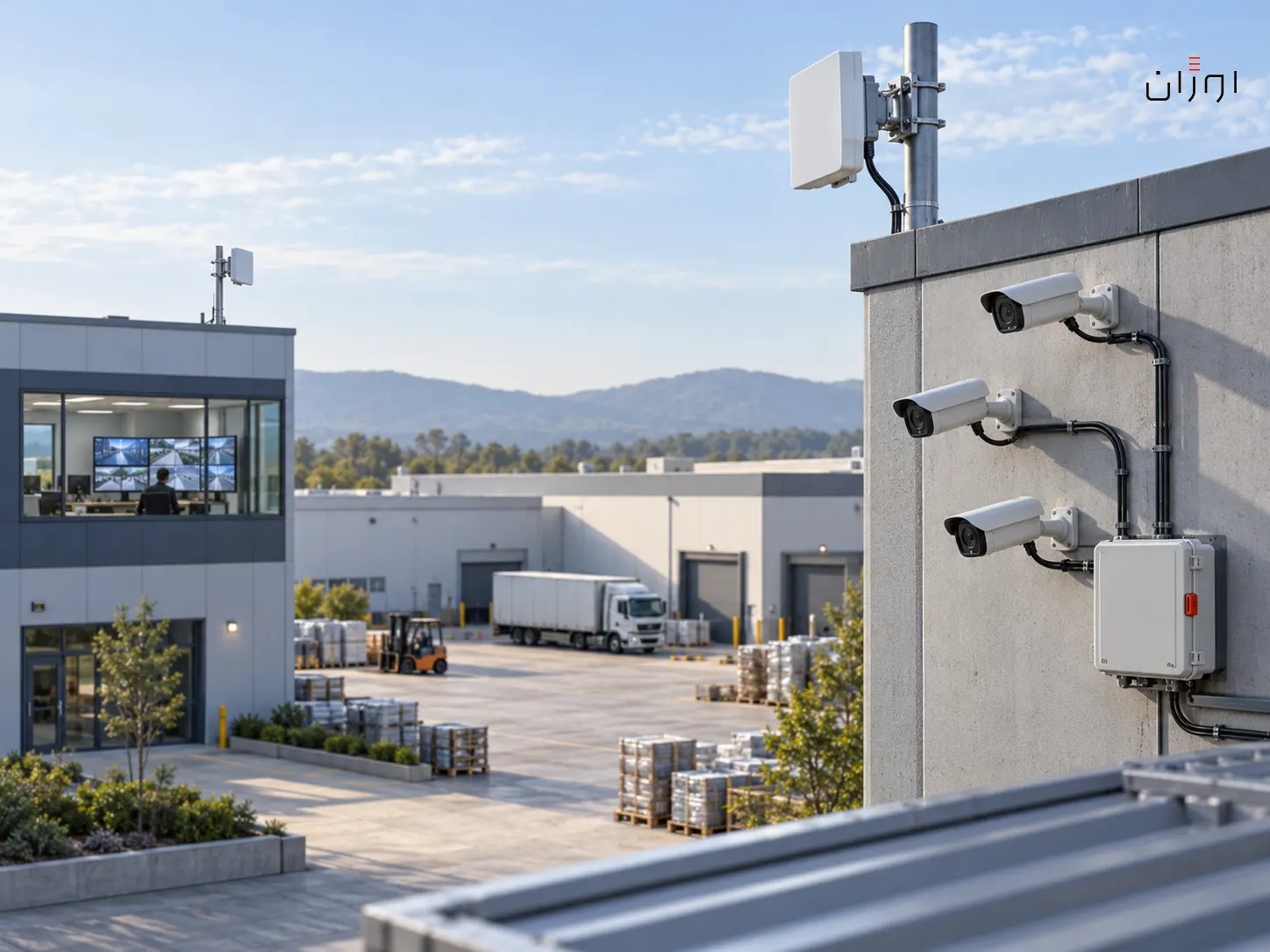

برای انتقال تصویر دوربینهای مداربسته بین دو ساختمان، محوطه کارخانه، کارگاه، پارکینگ یا سایت دورافتاده میتوان از یک لینک رادیویی استفاده کرد؛ اما انتخاب رادیو فقط با دانستن فاصله یا تعداد دوربینها انجام نمیشود. آنچه ظرفیت موردنیاز لینک را تعیین میکند، مجموع Bitrate واقعی جریانهای ویدئویی، جهت ترافیک، سربار شبکه، نوسان نرخ بیت و حاشیهای است که برای توسعه آینده در نظر میگیریم. از طرف دیگر، بهترین ظرفیت اسمی هم در مسیری بدون دید مناسب، با تداخل فرکانسی یا ناحیه فرنل مسدود، به Throughput پایدار تبدیل نمیشود. در این راهنما یاد میگیریم چگونه ترافیک دوربینها را محاسبه کنیم، ظرفیت واقعی رادیو را بسنجیم و پیش از خرید، گلوگاههایی مانند پورت ۱۰۰ مگابیتی، سوئیچ، کابل و شرایط مسیر را تشخیص دهیم. هدف این نیست که بزرگترین رادیو را انتخاب کنیم؛ هدف، ساخت لینکی پایدار و متناسب با نیاز واقعی سامانه CCTV است.
ظرفیت لینک را با مجموع نرخ بیت دوربینهایی محاسبه کنید که واقعاً از مسیر رادیویی عبور میکنند؛ نه با تعداد کل دوربینهای پروژه و نه با عدد Data Rate درجشده روی جعبه رادیو.
رادیو وایرلس در شبکه دوربین مداربسته چه نقشی دارد؟
در یک سناریوی متداول، چند دوربین IP به سوئیچ محل نصب متصل میشوند. سوئیچ، ترافیک آنها را به رادیوی سمت دوربین تحویل میدهد و لینک بیسیم آن را به رادیوی دوم در محل اتاق کنترل میرساند. سپس اطلاعات از طریق سوئیچ مرکزی به NVR، سرور ضبط یا سامانه مدیریت ویدئو منتقل میشود.
تولید جریان ویدئو
تجمیع ترافیک
انتقال بین دو نقطه
ضبط و مشاهده
این ساختار معمولاً یک لینک Point-to-Point یا نقطهبهنقطه است و به دو رادیو نیاز دارد. اگر چند ایستگاه دوربین در جهتهای مختلف به یک مرکز متصل شوند، ممکن است معماری Point-to-Multipoint مناسبتر باشد؛ در آن حالت ظرفیت سکتور مرکزی، زمان هوایی مشترک و ترافیک همه ایستگاهها باید همزمان بررسی شود.
رادیو جایگزین دوربین، NVR یا سوئیچ PoE نیست. وظیفه آن ایجاد یک پل ارتباطی میان دو بخش شبکه است. برای آشنایی با گزینههای این بخش میتوانید دسته رادیو وایرلس را ببینید؛ بااینحال، انتخاب مدل باید بعد از محاسبه ظرفیت و بررسی مسیر انجام شود.
چرا تعداد دوربین بهتنهایی ظرفیت لینک را مشخص نمیکند؟
دو پروژه با ده دوربین میتوانند پهنای باند کاملاً متفاوتی مصرف کنند. نرخ بیت هر جریان ویدئویی تحت تأثیر رزولوشن، نرخ فریم، کدک، کیفیت تصویر، پیچیدگی صحنه و شیوه کنترل Bitrate قرار دارد. تصویر یک راهروی روشن و کمتحرک با تصویر محوطهای شلوغ، پر از برگ درخت، باران یا نویز شب یکسان فشرده نمیشود.
| عامل | اثر احتمالی بر ترافیک | اقدام درست |
|---|---|---|
| رزولوشن و نرخ فریم | افزایش جزئیات و تعداد فریم معمولاً داده بیشتری تولید میکند. | تنظیمات واقعی پروفایل ضبط را مبنا قرار دهید. |
| H.264 و H.265 | H.265 در شرایط مشابه میتواند ترافیک را کاهش دهد، اما درصد صرفهجویی ثابت نیست. | سازگاری دوربین، NVR و کلاینت را کنترل کنید. |
| VBR یا CBR | در VBR نرخ بیت با پیچیدگی صحنه تغییر میکند؛ CBR آن را پیرامون حد تنظیمشده کنترل میکند. | برای طراحی محافظهکارانه، حد بالای تنظیمشده یا پیک اندازهگیریشده را لحاظ کنید. |
| تصویر شب و حرکت | نویز، باران، حرکت مداوم و جزئیات متغیر میتوانند نرخ بیت را بالا ببرند. | تست را فقط در صحنه آرام روز انجام ندهید. |
| جریان دوم و صدا | Substream، صدا و متادیتای تحلیل تصویر نیز ممکن است از لینک عبور کنند. | تمام جریانهای عبوری را در محاسبه ثبت کنید. |
نمیتوان گفت هر دوربین ۲، ۴ یا ۸ مگابیتبرثانیه مصرف میکند. این اعداد فقط میتوانند نمونه باشند. مرجع پروژه، تنظیمات واقعی Encoder دوربین و اطلاعات اندازهگیریشده در NVR یا سامانه مانیتورینگ است.
فرمول محاسبه ظرفیت رادیو وایرلس برای دوربین
ابتدا مشخص کنید کدام جریانها از لینک عبور میکنند. اگر NVR در ساختمان مرکزی قرار دارد، جریان اصلی تمام دوربینهای سایت دورافتاده معمولاً به سمت مرکز ارسال میشود. ترافیک مشاهده زنده، دستورات مدیریتی، همگامسازی زمان، صدا یا خروجیهای تحلیلی نیز باید براساس معماری واقعی اضافه شوند.
Required Capacity = (Σ Camera Streams + Other Traffic) × Headroom Factor
۱. نرخ بیت اصلی دوربینها را جمع کنید
برای هر دوربین، حداکثر Bitrate تنظیمشده در پروفایل ضبط یا پیک معتبر اندازهگیریشده را ثبت کنید. اگر دوربینها تنظیمات متفاوت دارند، آنها را گروهبندی نکنید؛ نرخ هر گروه یا هر دوربین را جداگانه وارد محاسبه کنید.
۲. ترافیک جانبی را اضافه کنید
بررسی کنید آیا Substream برای نمایش چندتصویری، صدا، متادیتای تشخیص پلاک یا تحلیل ویدئو، دسترسی مدیریتی و ترافیک دستگاههای دیگر از همان لینک عبور میکنند. وجود یک Substream لزوماً پهنای باند ضبط را کم نمیکند؛ اگر NVR همچنان Main Stream را ضبط کند، جریان اصلی پابرجاست.
۳. حاشیه اطمینان تعریف کنید
لینک نباید در شرایط عادی نزدیک سقف عملی خود کار کند. نوسان VBR، ارسال مجدد بستهها، تغییر کیفیت رادیویی، مشاهده همزمان تصاویر و افزایش آینده دوربینها به فضای آزاد نیاز دارند. درصد حاشیه یک قانون ثابت نیست؛ سطح اهمیت نظارت، کیفیت مسیر و برنامه توسعه تعیین میکند چه مقدار ذخیره منطقی است.
سناریوی فرضی محاسبه ظرفیت
فرض کنیم ۱۲ دوربین در یک ساختمان دورافتاده نصب شدهاند و جریان اصلی هر دوربین با سقف ۶ مگابیتبرثانیه برای ضبط به NVR مرکزی فرستاده میشود. مجموع جریان اصلی ۷۲ مگابیتبرثانیه است. اگر برای جریانهای جانبی و مدیریت ۶ مگابیتبرثانیه در نظر بگیریم، ترافیک پایه به ۷۸ مگابیتبرثانیه میرسد. با فرض حاشیه ۳۰ درصدی، ظرفیت طراحی حدود ۱۰۱٫۴ مگابیتبرثانیه خواهد بود.
| جزء محاسبه | مقدار فرضی | نتیجه |
|---|---|---|
| جریان اصلی | ۱۲ × ۶ Mbps | ۷۲ Mbps |
| ترافیک جانبی | ۶ Mbps | ۷۸ Mbps مجموع پایه |
| حاشیه فرضی | ۳۰٪ | حدود ۱۰۱٫۴ Mbps |
در این مثال، پورت Fast Ethernet با نرخ اسمی ۱۰۰ مگابیتبرثانیه انتخاب مطمئنی نیست؛ زیرا ظرفیت طراحی از سقف اسمی پورت هم عبور کرده و سربارهای لایههای شبکه هنوز باعث میشوند Throughput قابل استفاده کمتر از نرخ اسمی باشد. راهحل باید پورت گیگابیتی و ظرفیت عملی پایدار بالاتر از مقدار محاسبهشده داشته باشد. این نتیجه به معنی توصیه یک مدل مشخص نیست؛ فاصله، دید، فرکانس و تداخل همچنان بر انتخاب نهایی اثر دارند.
Data Rate، Throughput و سرعت پورت را یکی ندانید
Data Rate یا PHY Rate سرعت برقراری ارتباط در لایه رادیویی است و معمولاً همان عددی است که در مشخصات یا پنل دستگاه بیشتر دیده میشود. تمام این ظرفیت به داده مفید دوربین اختصاص ندارد؛ سربار پروتکل، مدیریت ارتباط بیسیم، شرایط کانال و ارسال مجدد بستهها بخشی از آن را مصرف میکنند.
Throughput واقعی مقدار دادهای است که در عمل میان دو سر لینک منتقل میشود. این مقدار باید در جهت اصلی ترافیک دوربینها و زیر بار سنجیده شود. سرعت پورت Ethernet نیز یک محدودیت مستقل است: حتی اگر بخش رادیویی ظرفیت بیشتری داشته باشد، یک پورت ۱۰۰ مگابیتی میتواند کل مسیر را محدود کند. سوئیچ، کابل، کانکتور و سرعت Negotiation هر دو رادیو نیز باید کنترل شوند.
رادیویی با Data Rate بالا الزاماً همان مقدار Throughput پایدار را تحویل نمیدهد. ظرفیت قابل اتکا باید با توجه به مشخصات سازنده، پهنای کانال، کیفیت سیگنال، تداخل و آزمون واقعی لینک ارزیابی شود.
مسیر رادیویی چگونه ظرفیت CCTV را تغییر میدهد؟
محاسبه Bitrate فقط نیمه اول طراحی است. نیمه دوم، ساخت مسیری است که بتواند ظرفیت موردنیاز را بهصورت پایدار منتقل کند. وجود دید چشمی میان دو آنتن لازم است، اما همیشه کافی نیست. بخش مناسبی از ناحیه فرنل، یعنی فضای بیضیشکل پیرامون خط مستقیم انتشار، باید از موانع آزاد باشد. درخت، لبه بام، جرثقیل یا ساختمان میتواند بدون مسدودکردن کامل دید چشمی، کیفیت لینک را کاهش دهد.
فاصله بیشتر معمولاً به بررسی دقیقتر Link Budget، بهره آنتن و ارتفاع نصب نیاز دارد؛ ولی «برد رادیو» بهتنهایی ظرفیت را تعیین نمیکند. یک مسیر کوتاه و آلوده به تداخل ممکن است از مسیری بلندتر با دید و کانال مناسب ضعیفتر باشد. برای شناخت این متغیرها، راهنمای برد واقعی رادیو وایرلس و ناحیه فرنل مکمل این محاسبات است.
- دید مستقیم و آزادی مناسب ناحیه فرنل را با بازدید یا ابزار طراحی مسیر بررسی کنید.
- فرکانس و پهنای کانال را متناسب با نویز محیط و محدودیتهای قانونی انتخاب کنید.
- سطح سیگنال، نویز، نسبت سیگنال به نویز و کیفیت مدولاسیون هر دو جهت را ببینید.
- از تراز دقیق آنتن، پایه محکم، ارت، حفاظت صاعقه و کابل Outdoor غافل نشوید.
- تغییرات فصلی مانند رشد شاخوبرگ یا ساختوساز آینده را در نظر بگیرید.
جهت ترافیک، تأخیر و پایداری چه اهمیتی دارند؟
در بیشتر سامانههای ضبط مرکزی، جریان غالب از محل دوربینها به سمت NVR است؛ بنابراین ظرفیت همان جهت اهمیت بیشتری دارد. بااینحال، مسیر برگشت برای کنترل دوربین PTZ، مدیریت، پاسخ پروتکلها و انتقال دادههای دیگر لازم است. اگر کاربران از سمت محل دوربینها تصاویر ضبطشده را مشاهده کنند یا همان لینک برای کاربرد دیگری مشترک باشد، ترافیک دوطرفه تغییر میکند.
دوربین مداربسته فقط به میانگین پهنای باند نیاز ندارد. Packet Loss و نوسان کیفیت میتوانند به فریزشدن تصویر، پرش فریم یا فاصله در ضبط منجر شوند. تأخیر نیز در مشاهده زنده و کنترل PTZ محسوس است. بنابراین لینکی که در یک تست کوتاه عدد بالایی نشان میدهد، لزوماً برای ضبط پیوسته مناسب نیست.
اگر همه دوربینهای یک سایت از یک لینک عبور میکنند، قطع همان لینک کل پوشش سایت را از NVR مرکزی جدا میکند. برای نقاط حساس، UPS، حفاظت الکتریکی، ضبط محلی روی دوربین یا NVR نزدیک، و در صورت توجیه عملی مسیر پشتیبان را بررسی کنید.
چکلیست انتخاب رادیو برای لینک دوربین مداربسته
تعداد دوربین عبوری، Main Stream، Substream، صدا و سقف Bitrate هرکدام را ثبت کنید.
مجموع ترافیک را محاسبه و حاشیه لازم برای پیک، توسعه و افت کیفیت لینک را اضافه کنید.
فاصله، ارتفاع، دید مستقیم، ناحیه فرنل، موانع و نویز فرکانسی را بررسی کنید.
سرعت پورت، نوع و ولتاژ PoE، منبع تغذیه، کابل و توان سوئیچ را با مشخصات دقیق تطبیق دهید.
اهمیت ضبط، زمان قطعی قابلقبول، برق پشتیبان، ضبط محلی و نیاز احتمالی به افزونگی را تعیین کنید.
افزایش تعداد دوربین، ارتقای رزولوشن و اضافهشدن تحلیل ویدئویی را در افق منطقی پروژه بسنجید.
آزمایش لینک بعد از نصب چگونه انجام شود؟
تست سرعت اینترنت معیار مناسبی برای سنجش لینک داخلی CCTV نیست؛ زیرا نتیجه آن علاوه بر رادیو به روتر، اینترنت و سرور آزمون وابسته است. بهتر است میان دو دستگاه سیمی در دو سر لینک، ترافیک کنترلشده ایجاد شود. آزمون باید در جهت دوربین به NVR، جهت معکوس و حالت دوطرفه انجام شود.
- سرعت Negotiation پورتهای رادیو و سوئیچ را کنترل کنید تا اتصال ناخواسته روی ۱۰۰ مگابیت یا سرعت پایینتر نباشد.
- Throughput را با ترافیک TCP و در صورت نیاز UDP بین دو سر سیمی لینک اندازهگیری کنید.
- همزمان با بار، Ping، Packet Loss، نوسان تأخیر و شاخصهای کیفیت رادیویی را پایش کنید.
- همه دوربینها را با پروفایل ضبط نهایی فعال و وضعیت دریافت NVR را بررسی کنید.
- آزمون را در ساعات شلوغ فرکانسی و شرایط تصویری دشوار مانند شب یا حرکت زیاد تکرار کنید.
- فضای آزاد ظرفیت را با بار واقعی مقایسه کنید؛ لینک نباید دائماً در آستانه اشباع باشد.
اگر از VLAN برای جداکردن دوربینها استفاده میکنید، عبور VLANها از سوئیچ و Bridge دو سمت باید درست تنظیم شود. جداسازی VLAN بهتنهایی کنترل دسترسی نیست؛ در شبکهای که مسیریابی بین VLANها فعال است، سیاست Firewall مشخص میکند چه مبدأیی اجازه دسترسی به دوربین یا NVR را دارد.
این انتخاب برای چه کسانی مناسب است؟
✓ نقاط قوت
- اتصال ساختمان یا محوطهای که کابلکشی زمینی میان آنها دشوار است.
- راهاندازی سریعتر بدون حفاری در مسیر دارای دید مناسب.
- امکان انتقال متمرکز تصویر، مدیریت و VLAN روی یک لینک طراحیشده.
- قابلیت توسعه ظرفیت با انتخاب معماری و تجهیزات مناسب.
× محدودیتها
- نیاز به دید، ناحیه فرنل مناسب و نصب مکانیکی دقیق.
- تأثیرپذیری ظرفیت از نویز، موانع و تراز نامناسب آنتن.
- تبدیلشدن لینک مشترک به نقطه خرابی همه دوربینهای پشت آن.
- نیاز به محاسبه و تست؛ صرفاً خرید رادیوی برد بلند کافی نیست.
لینک رادیویی برای کارخانه، باغ، انبار، پارکینگ، ساختمان مجاور یا ایستگاه دورافتادهای مناسب است که میان دو نقطه دید قابل قبول دارد و کابلکشی آن پرهزینه یا غیرعملی است. اگر مسیر با ساختمان، تپه یا پوشش متراکم درخت مسدود است، یا ضبط پروژه حتی برای مدت کوتاه نباید قطع شود، فیبر نوری، مسیر واسط یا معماری دارای افزونگی باید جدیتر بررسی شود.
جمعبندی انتخاب ظرفیت لینک CCTV
انتخاب رادیو وایرلس برای دوربین از جمعکردن Bitrate تمام جریانهای عبوری آغاز میشود. پس از افزودن ترافیک جانبی و حاشیه اطمینان، باید رادیویی انتخاب شود که Throughput واقعی آن در شرایط مسیر با فاصله امن از ظرفیت موردنیاز قرار بگیرد. سرعت پورت، دید مستقیم، ناحیه فرنل، نویز، جهت ترافیک و پایداری برق نیز اجزای همان تصمیم هستند.
مدل دقیق را نمیتوان فقط با عبارتهایی مانند «ده دوربین» یا «فاصله دو کیلومتر» تعیین کرد. برای انتخاب میان محصولاتی مانند رادیو MikroTik LHG 5، LHG XL 5 ac یا گزینههای دیگر، باید ظرفیت محاسبهشده با مشخصات پورت، توان عملی لینک و شرایط نصب تطبیق داده شود.
اگر درباره ظرفیت، مسیر یا مدل مناسب مطمئن نیستید، پیش از خرید شرایط شبکه را با کارشناسان اوژان تلکام بررسی کنید تا دقیقاً برای ظرفیتی هزینه کنید که سامانه دوربین به آن نیاز دارد.
سؤالات متداول
هر دوربین مداربسته چقدر پهنای باند مصرف میکند؟
عدد ثابتی وجود ندارد. رزولوشن، نرخ فریم، کدک، تنظیم کیفیت، پیچیدگی صحنه و VBR یا CBR بودن جریان بر مصرف اثر میگذارند. مقدار تنظیمشده یا پیک معتبر اندازهگیریشده هر دوربین را مبنا قرار دهید.
برای ده دوربین چه رادیویی مناسب است؟
تعداد دوربین برای انتخاب مدل کافی نیست. ابتدا مجموع Bitrate، ترافیک جانبی و حاشیه اطمینان را محاسبه کنید؛ سپس فاصله، دید مستقیم، ناحیه فرنل، نویز و ظرفیت واقعی رادیو را بسنجید.
آیا پورت ۱۰۰ مگابیتی برای لینک CCTV کافی است؟
فقط زمانی که مجموع ترافیک همراه با سربار و حاشیه اطمینان بهوضوح پایینتر از ظرفیت عملی پورت باشد. اگر محاسبه به ۱۰۰ مگابیت نزدیک میشود، پورت Fast Ethernet به گلوگاه و ریسک اشباع تبدیل خواهد شد.
آیا H.265 همیشه پهنای باند را نصف میکند؟
خیر. H.265 در شرایط مشابه میتواند از H.264 کارآمدتر باشد، اما میزان کاهش به تصویر، تنظیمات Encoder و سازگاری تجهیزات بستگی دارد و نباید یک درصد ثابت را برای همه پروژهها فرض کرد.
برای اتصال دوربینها به NVR یک رادیو کافی است؟
در لینک نقطهبهنقطه معمولاً دو رادیوی سازگار لازم است؛ یکی در محل دوربینها و دیگری در سمت NVR. هر رادیو نیز باید به سوئیچ یا تجهیز شبکه همان سمت متصل شود.
آیا استفاده از Substream پهنای باند ضبط را کم میکند؟
فقط اگر NVR همان Substream را ضبط کند. معمولاً Substream برای نمایش چندتصویری استفاده میشود و NVR همچنان Main Stream را ضبط میکند؛ بنابراین باید مشخص شود هر جریان در کجا مصرف و از چه مسیری منتقل میشود.
آیا Speedtest اینترنت برای تست لینک دوربین مناسب است؟
خیر. نتیجه Speedtest به اینترنت و سرور آزمون نیز وابسته است. ظرفیت لینک CCTV را با انتقال کنترلشده میان دو دستگاه سیمی در دو سر رادیو و همراه با پایش Packet Loss، تأخیر و کیفیت رادیویی آزمایش کنید.
