کابل فیبر نوری مخابراتی یکی از اجزای اصلی شبکههای انتقال، دسترسی و اینترنت ثابت است. این کابل اطلاعات را به‌شکل سیگنال نوری میان مراکز مخابراتی، تجهیزات توزیع و محل مشترک منتقل میکند. اینترنت FTTH، ارتباط بین مراکز، شبکههای شهری و بسیاری از سرویس‌های تلفن و داده، همگی می‌توانند از همین بستر استفاده کنند.
بااین‌حال، عبارت «کابل فیبر نوری مخابرات» به یک مدل مشخص اشاره ندارد. کابل مورد استفاده در مسیر اصلی شبکه با کابلی که از جعبه توزیع تا ساختمان یا از باکس طبقه تا واحد مشترک کشیده میشود، از نظر تعداد کور، ساختار مکانیکی، مقاومت محیطی و شیوه نصب متفاوت است. برای انتخاب درست باید ابتدا جای کابل در معماری شبکه مشخص شود؛ سپس نوع فیبر، تعداد کور، ساختار کابل و روش خاتمه آن بررسی شود.
کابل فیبر نوری مخابراتی چیست؟
کابل فیبر نوری مخابراتی، یک یا چند رشته فیبر را همراه با اجزای محافظ در خود جای می‌دهد تا انتقال سیگنالهای نوری در زیرساخت ارتباطی ممکن شود. خود فیبر، مسیر انتقال نور است؛ اما کابل کامل باید از این رشته‌های ظریف در برابر کشش، خمش، فشار، رطوبت و شرایط محیط نصب محافظت کند.
در دو انتهای لینک، تجهیزات فعال وظیفه تبدیل سیگنال را بر عهده دارند. فرستنده، داده را به سیگنال نوری تبدیل میکند؛ نور از فیبر عبور میکند و گیرنده آن را دوباره به سیگنال قابل پردازش تبدیل میکند. بنابراین کابل به‌تنهایی سرویس اینترنت یا تلفن ایجاد نمی‌کند و عملکرد نهایی به تجهیزات، طراحی شبکه، کیفیت اجرا و سرویس اپراتور نیز وابسته است.
نکته مهم:
اصطلاح «کابل فیبر نوری تلفن» معمولاً به کابلی اشاره دارد که بستر سرویس مخابراتی را فراهم میکند. این کابل مانند سیم تلفن مسی مستقیماً به تلفن آنالوگ متصل نمیشود؛ سرویس صوتی باید توسط تجهیزات و پورت مناسب در اختیار مشترک قرار گیرد.
کابل مخابراتی در کدام قسمت شبکه قرار می‌گیرد؟

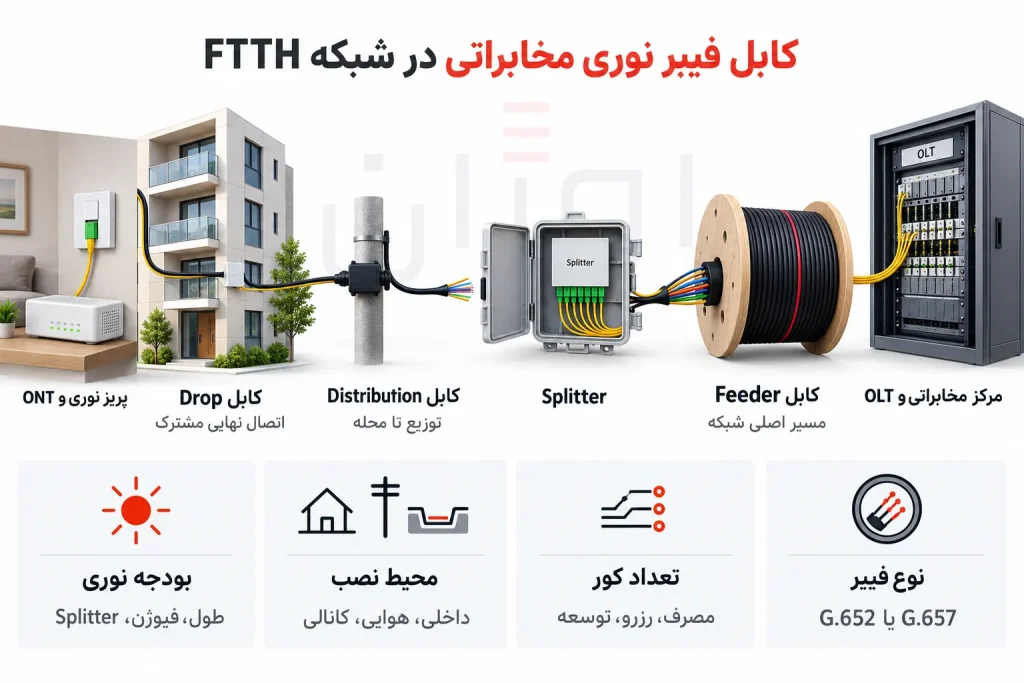

برای درک کاربرد کابل‌ها می‌توان یک شبکه دسترسی فیبر نوری را به چند بخش ساده تقسیم کرد. نام‌گذاری دقیق بخش‌ها و مرز آن‌ها ممکن است میان اپراتورها و طراحی‌های مختلف تفاوت داشته باشد، اما این تقسیم‌بندی برای شناخت نقش هر کابل مفید است.
کابل Feeder
Feeder بخش بالادستی شبکه دسترسی را به نقاط توزیع متصل میکند. این مسیر ممکن است تعداد زیادی مشترک یا چند شاخه توزیع را پشتیبانی کند؛ به همین دلیل ظرفیت، تعداد کور، توسعه آینده، افزونگی و روش مدیریت کابل در آن اهمیت زیادی دارد.
کابل Feeder الزاماً همیشه بیشترین تعداد کور ممکن را ندارد. تعداد کور باید از روی طراحی شبکه، تعداد شاخه‌ها، فیبرهای رزرو و برنامه توسعه تعیین شود. خرید کابل پرکور بدون برنامه اتصال و مدیریت فیبرها می‌تواند فقط هزینه و پیچیدگی اجرا را افزایش دهد.
کابل Distribution
کابل Distribution یا توزیع، ارتباط را از نقطه توزیع به بخش‌های نزدیکتر به مشترکان میرساند. این کابل می‌تواند در کانال، داکت، مسیر هوایی یا زیرساخت ساختمان نصب شود. ساختار مناسب آن به محیط واقعی و روش اجرا بستگی دارد.
کابل Drop
کابل Drop بخش نهایی شبکه دسترسی را تا ساختمان یا محل مشترک تکمیل میکند. این کابل می‌تواند یک یا چند رشته داشته باشد و بسته به پروژه، به‌صورت خام، یک‌سر کانکتوردار یا آماده اتصال عرضه شود. اصطلاح Drop به نقش کابل در مسیر اشاره دارد و به‌تنهایی نوع کانکتور یا آماده‌بودن آن را مشخص نمی‌کند.
اشتباه رایج: کابل Drop را با پچ‌کورد بین پریز و ONT یکسان ندانید. ممکن است در بعضی اجراها کابل دراپ آماده مستقیماً خاتمه پیدا کند، اما در بسیاری از پروژه‌ها کابل مسیر، پیگتیل، آداپتور و پچ‌کورد نقش‌های جداگانه دارند.
FTTH، OLT، Splitter و ONT چه نقشی دارند؟
| جزء | جایگاه | وظیفه |
|---|---|---|
| OLT | سمت اپراتور | مدیریت ارتباط PON و تبادل داده با تجهیزات مشترکان |
| Splitter | شبکه توزیع نوری | تقسیم غیرفعال توان نوری میان شاخه‌ها |
| ONT | محل مشترک | پایان ارتباط نوری و ارائه رابط‌های قابل استفاده |
| ODF و باکس | مراکز و نقاط توزیع | خاتمه، آرایش، حفاظت و مدیریت اتصالات |
GPON نوعی شبکه نوری غیرفعال است. «غیرفعال» بودن به بخش توزیع میان OLT و ONT اشاره دارد؛ یعنی تقسیم مسیر با اجزای نوری غیرفعال انجام میشود. این عبارت به معنی نبود تجهیزات فعال در دو انتهای شبکه نیست.
هر Splitter بخشی از توان نوری را میان خروجی‌ها تقسیم میکند. کانکتورها، فیوژن‌ها و طول مسیر نیز به افت کل اضافه می‌شوند. به همین دلیل تعداد Splitter، نسبت تقسیم و مسیر کابل باید در بودجه نوری محاسبه شوند. صرف سالم‌بودن کابل برای تضمین عملکرد لینک کافی نیست.
ساختار کابل فیبر نوری مخابراتی
درون کابل، رشته‌های فیبر دارای هسته، غلاف نوری و پوشش اولیه هستند. این فیبرها در ساختار کابل با تیوب، عناصر مقاومتی، اجزای آب‌بندی و روکش محافظت می‌شوند. نوع و ترتیب این اجزا میان مدل‌های مختلف یکسان نیست.
ساختار Loose Tube
در بسیاری از کابل‌های Outdoor مخابراتی، فیبرها داخل تیوب‌های آزاد قرار می‌گیرند. این طراحی فضای کنترل‌شده‌ای برای قرارگیری فیبر فراهم میکند و می‌تواند اثر بخشی از تنش‌های مکانیکی و تغییرات محیطی را بر رشته‌ها کاهش دهد. تعداد فیبر در هر تیوب، تعداد تیوب‌ها و آرایش کابل باید از دیتاشیت همان محصول خوانده شود.
عضو مقاومتی
عضو مقاومتی برای تحمل نیروی کشش و حفظ ساختار کابل استفاده میشود تا تنش نصب مستقیماً به فیبرها منتقل نشود. این عضو می‌تواند فلزی یا غیرفلزی باشد. انتخاب میان این ساختارها به روش نصب، الزامات الکتریکی و شرایط پروژه بستگی دارد.
آب‌بندی، زره و روکش
در کابل‌های فضای بیرونی ممکن است از ژل، نوار یا نخ‌های متورم‌شونده برای محدودکردن نفوذ طولی آب استفاده شود. برخی کابل‌ها نیز برای مقاومت بیشتر در برابر فشار، ضربه یا جوندگان دارای زره هستند. وجود زره به‌تنهایی اثبات نمی‌کند که کابل برای دفن مستقیم مناسب است؛ روش نصب مجاز باید در مشخصات سازنده تأیید شود.
محدودیت مهم:
عبارت‌های Outdoor، آرمورد، ژله‌فیلد، کانالی و دفن مستقیم را مترادف در نظر نگیرید. هرکدام بخشی از ویژگی یا روش استفاده کابل را توصیف میکند.
چه نوع فیبری در شبکه مخابراتی استفاده میشود؟
در بخش بزرگی از شبکههای مخابراتی و FTTH از فیبر سینگلمود استفاده میشود. استاندارد ITU-T G.652 ویژگی‌های فیبر و کابل سینگلمود متداول را تعریف میکند. خانواده G.657 نیز برای عملکرد بهتر در برابر افت ناشی از خمش توسعه یافته و در شبکههای دسترسی و بخش‌های نزدیک به مشترک اهمیت دارد.
این دو نام را نباید فقط به‌عنوان برچسب فروش در نظر گرفت. زیرگروه دقیق فیبر، سازگاری با شبکه، شرایط خمش و ویژگی‌های انتقال باید از دیتاشیت محصول بررسی شود. وجود عبارت G.657 نیز به معنی مقاومت کابل در برابر هر میزان خم‌شدن یا فشار نیست؛ محدودیت کابل کامل همچنان باید رعایت شود.
فیبر مالتیمود بیشتر در لینک‌های داخلی سازمانی و دیتاسنتری دیده میشود و نباید بدون بررسی تجهیزات، جایگزین فیبر سینگلمود شبکه دسترسی شود. تفاوت کاربردی این دو در مقاله مقایسه کابل Single Mode و Multi Mode بررسی شده است.
تعداد کور کابل مخابراتی چگونه تعیین میشود؟
هر کور یک مسیر نوری بالقوه ایجاد میکند. تعداد کور موردنیاز باید براساس معماری شبکه، تعداد نقاط توزیع، ظرفیت فعلی، فیبرهای رزرو، افزونگی و برنامه توسعه تعیین شود. در مسیر Feeder ممکن است تعداد کور بیشتری نسبت به Drop لازم باشد، اما این یک قانون عددی ثابت برای تمام پروژه‌ها نیست.
یک کابل ۲۴ کور ذاتاً دو برابر کابل ۱۲ کور سرعت ارائه نمی‌دهد. اگر فقط یک کور برای یک ارتباط فعال استفاده شود، کورهای دیگر مسیرهای مستقل یا رزرو خواهند بود. برای انتخاب میان این دو ساختار، راهنمای کابل فیبر نوری ۱۲ کور یا ۲۴ کور را بررسی کنید.
نکته طراحی: ظرفیت رزرو فقط خرید کور اضافه نیست. محل خاتمه، ظرفیت ODF، سینی فیوژن، مستندسازی، رنگ‌بندی و امکان دسترسی به کورها نیز باید در طراحی دیده شوند.
تفاوت کابل مخابراتی Indoor و Outdoor
محیط نصب یکی از مهم‌ترین عوامل انتخاب است. کابل Outdoor برای شرایط فضای بیرونی طراحی میشود، اما سطح مقاومت مدل‌ها یکسان نیست. کابل Indoor نیز باید با الزامات ساختمان، مسیر عبور، نحوه نصب و مقررات مرتبط هماهنگ باشد.
گاهی مسیر یک ارتباط از فضای بیرونی وارد ساختمان میشود. در این نقطه نمی‌توان بدون توجه به ضوابط، همان کابل بیرونی را در هر طولی داخل ساختمان ادامه داد. محل انتقال، نوع کابل داخلی و روش خاتمه باید در طراحی پروژه مشخص شوند. مقاله تفاوت کابل فیبر نوری Indoor و Outdoor مرز این دو کاربرد را دقیق‌تر توضیح می‌دهد.
این انتخاب برای چه کسانی مناسب است؟
کابل فیبر نوری مخابراتی برای اپراتورها، پیمانکاران FTTH، مجتمع‌ها، سازمان‌ها و پروژه‌هایی مناسب است که باید ارتباط نوری میان مرکز، نقاط توزیع و مشترکان ایجاد کنند. مدل دقیق باید مطابق نقش مسیر انتخاب شود؛ کابل Feeder، Distribution و Drop الزاماً قابل جایگزینی نیستند.
اگر هدف فقط اتصال پریز نوری به ONT داخل واحد است، احتمالاً به پچ‌کورد آماده و سازگار نیاز دارید، نه یک قرقره کابل مخابراتی. اگر هدف اتصال دو سوئیچ در رک است، نوع ماژول، کانکتور و پچ‌کورد دیتاسنتری اهمیت بیشتری خواهد داشت. همچنین برای یک مسیر هوایی، دفنی یا کانالی نباید صرفاً براساس تعداد کور تصمیم گرفت.
✓ زمانی که انتخاب مناسبی است
- معماری و نقش کابل در مسیر مشخص شده است.
- نوع فیبر با تجهیزات و شبکه اپراتور سازگار است.
- ساختار کابل با محیط نصب هماهنگ است.
- تعداد کور و ظرفیت رزرو براساس طراحی تعیین شده‌اند.
× زمانی که باید گزینه دیگری بررسی شود
- فقط به کابل کوتاه بین پریز و ONT نیاز دارید.
- مدل تجهیزات نوری و نوع فیبر هنوز مشخص نیست.
- روش نصب و شرایط محیطی بررسی نشده‌اند.
- انتخاب فقط براساس قیمت یا بیشترین تعداد کور انجام شده است.
چک‌لیست انتخاب کابل فیبر نوری مخابراتی
مشخص کنید کابل در بخش Feeder، Distribution، Drop یا داخل ساختمان استفاده میشود.
مشخصات فیبر را با OLT، ONT، ماژول‌ها و طراحی نوری تطبیق دهید.
مصرف فعلی، کورهای رزرو، افزونگی و رشد آینده را محاسبه کنید.
کانالی، داکتی، هوایی، زیرزمینی یا داخل ساختمان بودن مسیر را مشخص کنید.
رطوبت، آب، تابش، کشش، فشار، جوندگان و محدوده دمایی را بررسی کنید.
ODF، باکس، پیگتیل، کانکتور، آداپتور و ظرفیت سینی فیوژن را از قبل تعیین کنید.
برنامه تست افت، بررسی پیوستگی، ثبت کورها و برچسب‌گذاری مسیر را آماده کنید.
خطاهای رایج در انتخاب و اجرای کابل مخابراتی
انتخاب کابل فقط با عبارت «فیبر مخابرات»
این عبارت برای سفارش کافی نیست. نوع فیبر، تعداد کور، ساختار، روش نصب، روکش و مشخصات مکانیکی باید معلوم باشند.
استفاده از کابل Indoor در فضای بیرونی
روکش و ساختار کابل داخلی الزاماً برای رطوبت، تابش، تغییرات دما و تنش مسیر بیرونی طراحی نشده‌اند. انتخاب باید از روی کاربرد اعلام‌شده سازنده انجام شود.
نادیده‌گرفتن بودجه نوری
تعداد Splitterها، نسبت تقسیم، کانکتورها، فیوژن‌ها و طول مسیر بر توان دریافتی اثر می‌گذارند. افزایش تعداد اتصالات بدون محاسبه می‌تواند لینک را از محدوده عملیاتی خارج کند.
خمش و کشش نامناسب
عبور کابل از گوشه تند، کشیدن آن بدون تجهیزات مناسب یا انتقال نیرو به فیبرها می‌تواند افت یا آسیب ایجاد کند. شعاع خمش و حداکثر کشش باید از دیتاشیت همان کابل استخراج شوند.
نبود نقشه و برچسب‌گذاری
کابل پرکور بدون مستندات دقیق، عیب‌یابی و توسعه را دشوار میکند. شماره کابل، تیوب، کور، نقطه مبدأ، مقصد و وضعیت استفاده باید ثبت شوند.
هشدار ایمنی: به انتهای فیبر یا داخل پورت نوری نگاه نکنید. دیده‌نشدن نور با چشم به معنی بی‌خطر یا غیرفعال‌بودن مسیر نیست. بازرسی باید با ابزار مناسب انجام شود.
جمع‌بندی
کابل فیبر نوری مخابراتی یک محصول واحد با مشخصات ثابت نیست؛ بلکه خانواده‌ای از کابل‌هاست که در بخش‌های مختلف شبکه انتقال و دسترسی استفاده می‌شوند. کابل Feeder ظرفیت مسیرهای بالادستی را تأمین میکند، کابل Distribution ارتباط را به نقاط نزدیکتر میرساند و کابل Drop بخش نهایی اتصال مشترک را شکل می‌دهد.
انتخاب درست زمانی ممکن است که جای کابل در شبکه، نوع فیبر، تعداد کور، محیط و روش نصب، اجزای اتصال و بودجه نوری هم‌زمان بررسی شوند. برای مقایسه مدل‌های موجود در دسته کابل فیبر نوری، ابتدا مشخصات مسیر پروژه را آماده کنید. در صورت باقی‌ماندن ابهام میان ساختارها، بررسی شرایط شبکه با کارشناسان اوژان تلکام می‌تواند از انتخاب کابل نامتناسب با مسیر جلوگیری کند.
سؤالات متداول
کابل فیبر نوری مخابراتی چیست؟
کابل فیبر نوری مخابراتی مجموعهای از یک یا چند رشته فیبر و اجزای محافظ است که برای انتقال سیگنالهای نوری در شبکههای مخابراتی، دسترسی و FTTH استفاده میشود.
تفاوت کابل Feeder، Distribution و Drop چیست؟
Feeder بخش بالادستی شبکه را به نقاط توزیع متصل میکند، Distribution ارتباط را به محدودههای نزدیکتر به مشترکان میرساند و Drop بخش نهایی مسیر تا ساختمان یا محل مشترک را تکمیل میکند.
آیا کابل فیبر نوری مخابراتی همان سیم تلفن است؟
خیر. کابل فیبر نوری سیگنال نوری حمل میکند و مانند سیم تلفن مسی مستقیماً به تلفن آنالوگ متصل نمیشود. ارائه سرویس صوتی به تجهیزات سازگار در شبکه و محل مشترک نیاز دارد.
برای FTTH از فیبر سینگلمود استفاده میشود یا مالتیمود؟
در بخش بزرگی از شبکههای FTTH از فیبر سینگلمود استفاده میشود. زیرگروه دقیق فیبر باید با طراحی اپراتور، تجهیزات و مشخصات شبکه تطبیق داده شود.
آیا کابل G.657 را می‌توان بدون محدودیت خم کرد؟
خیر. فیبرهای خانواده G.657 برای کاهش حساسیت به افت ناشی از خمش طراحی شده‌اند، اما شعاع خمش و کشش مجاز کابل کامل باید از دیتاشیت همان محصول خوانده شود.
آیا تعداد کور بیشتر باعث افزایش سرعت اینترنت میشود؟
خیر. کورهای بیشتر مسیرهای نوری بیشتری برای اتصال، رزرو یا توسعه فراهم می‌کنند. سرعت هر ارتباط به تجهیزات، استاندارد انتقال، نوع فیبر و طراحی شبکه وابسته است.
آیا هر کابل Outdoor برای دفن مستقیم مناسب است؟
خیر. Outdoor بودن فقط استفاده در فضای بیرونی را توصیف میکند. مناسببودن برای دفن مستقیم، داکت یا مسیر هوایی باید در مشخصات سازنده همان کابل تأیید شود.
برای انتخاب کابل مخابراتی چه اطلاعاتی لازم است؟
جای کابل در شبکه، نوع فیبر، تعداد کور، طول و محیط مسیر، روش نصب، شرایط مکانیکی، تجهیزات دو طرف، اجزای خاتمه و بودجه نوری باید مشخص شوند.
