نصب رادیو وایرلس فقط به بستن دستگاه روی پایه و قراردادن دو آنتن روبه‌روی یکدیگر محدود نمی‌شود. اگر مسیر پیش از نصب بررسی نشده باشد، حتی رادیویی با آنتن قدرتمند نیز ممکن است لینک ناپایدار، سرعت کم یا قطعی‌های دوره‌ای ایجاد کند. از طرف دیگر، یک لینک با فاصله بیشتر میتواند به‌دلیل دید مستقیم مناسب، ناحیه فرنل آزاد و تراز دقیق، عملکرد بهتری از یک مسیر کوتاه اما مسدود داشته باشد.
در این راهنما مراحل نصب رادیو وایرلس را از بازدید محل و محاسبه ارتفاع تا انتخاب کابل، نصب پایه، تراز آنتن و تست نهایی بررسی می‌کنیم. تمرکز مقاله بر اجرای فیزیکی و تحویل لینک است؛ تنظیمات کامل نرم‌افزاری هر برند باید براساس مدل دستگاه، نسخه سیستم‌عامل و معماری شبکه انجام شود. هدف این است که پیش از رفتن روی پشت‌بام یا دکل، بدانید چه اطلاعاتی لازم دارید، هنگام نصب چه مواردی را کنترل کنید و پس از برقراری ارتباط، چگونه مطمئن شوید لینک واقعاً قابل‌استفاده است.
پیش از نصب، نیاز شبکه را مشخص کنید
اولین مرحله انتخاب محل نصب یا مدل رادیو نیست؛ ابتدا باید مشخص شود لینک قرار است چه کاری انجام دهد. ارتباط دفتر با انبار، انتقال تصاویر دوربین، اتصال یک شعبه یا ارائه سرویس به چند نقطه، ظرفیت و معماری متفاوتی می‌طلبد.
ترافیک موردنیاز را در هر دو جهت تخمین بزنید. برای دوربین‌ها، مجموع Bitrate جریان‌هایی که هم‌زمان از لینک عبور می‌کنند اهمیت دارد. برای ارتباط سازمانی نیز انتقال فایل، تلفن تحت شبکه، دسترسی به سرورها و رشد آینده را در نظر بگیرید. عدد درج‌شده به‌عنوان Data Rate یا PHY Rate روی مشخصات دستگاه، Throughput واقعی لینک نیست.
مرحله اول: بازدید و بررسی محل نصب
مختصات دقیق نقاط، فاصله، ارتفاع ساختمان، محل احتمالی پایه و موانع میان مسیر را ثبت کنید. اگر فقط فاصله مستقیم روی نقشه اندازه‌گیری شود، اطلاعات مهمی مانند اختلاف ارتفاع، تپه، ساختمان، دکل، سوله و پوشش گیاهی نادیده می‌مانند.
دید مستقیم را از محل واقعی آنتن بررسی کنید
دید مستقیم یا Line of Sight یعنی خط میان آنتن‌های دو سمت با مانع بسته نشده باشد. مشاهده ساختمان مقصد از سطح پشت‌بام برای تأیید مسیر کافی نیست؛ آنتن ممکن است پایین‌تر نصب شود یا تجهیزات روی بام وارد خط ارتباط شوند. بررسی باید از ارتفاع و محل واقعی نصب انجام شود.
برای مسیرهای طولانی، پروفایل ارتفاعی و اثر انحنای زمین نیز باید در ابزار طراحی لینک محاسبه شوند. عکس و دوربین زوم‌دار برای شناسایی موانع مفیدند، اما جای محاسبه مسیر را نمی‌گیرند. مختصات یا ارتفاع اشتباه میتواند کل نتیجه طراحی را تغییر دهد.
تغییرات آینده مسیر را در نظر بگیرید
درختی که هنگام نصب کوتاه یا بدون برگ است، ممکن است در فصل دیگر وارد مسیر شود. جرثقیل، خودروهای سنگین، سازه جدید و تجهیزات پشت‌بام نیز می‌توانند شرایط لینک را تغییر دهند. برای مسیر حساس، فقط وضعیت روز بازدید را ملاک قرار ندهید.
مرحله دوم: بررسی ناحیه فرنل
امواج رادیویی فقط روی یک خط باریک میان دو آنتن حرکت نمی‌کنند. اطراف خط مستقیم، فضایی بیضوی‌شکل وجود دارد که ناحیه فرنل نامیده می‌شود. ممکن است آنتن مقابل دیده شود، اما درخت، لبه ساختمان یا سطح زمین وارد این فضا شده باشد و باعث پراش، بازتاب یا تضعیف سیگنال شود.
در طراحی اولیه لینک‌های دید مستقیم، معمولاً باید دست‌کم ۶۰ درصد شعاع ناحیه اول فرنل از موانع آزاد باشد. این معیار به معنی آزادبودن ۶۰ درصد طول مسیر نیست. پروژه‌هایی که دسترس‌پذیری بالاتری می‌خواهند ممکن است به حریم محافظه‌کارانه‌تر و تحلیل دقیق‌تری نیاز داشته باشند.
شعاع ناحیه اول فرنل در یک نقطه از مسیر با تقریب زیر به دست می‌آید:
در این فرمول، d₁ و d₂ فاصله مانع تا دو انتهای لینک برحسب کیلومتر، f فرکانس برحسب گیگاهرتز و نتیجه برحسب متر است. بیشترین شعاع معمولاً در میانه مسیر قرار دارد.
| فاصله لینک | شعاع کامل | ۶۰ درصد شعاع |
|---|---|---|
| ۱ کیلومتر | حدود ۳٫۹ متر | حدود ۲٫۳ متر |
| ۵ کیلومتر | حدود ۸٫۷ متر | حدود ۵٫۲ متر |
| ۱۰ کیلومتر | حدود ۱۲٫۲ متر | حدود ۷٫۳ متر |
اگر می‌خواهید اثر فاصله، نویز و ظرفیت را دقیق‌تر بشناسید، راهنمای برد واقعی رادیو وایرلس مکمل این بخش است.
مرحله سوم: انتخاب محل و ارتفاع نصب
محل نصب باید هم مسیر رادیویی مناسبی داشته باشد و هم امکان اجرای مکانیکی و کابل‌کشی ایمن را فراهم کند. بلندترین نقطه همیشه بهترین محل نیست. افزایش غیرضروری ارتفاع میتواند فشار باد، هزینه سازه، طول کابل و دشواری نگهداری را بیشتر کند.
پایه باید ظرفیت تحمل وزن دستگاه و فشار باد را داشته باشد و به بخش مقاوم سازه متصل شود. لوله یا دکل لق باعث تغییر زاویه آنتن می‌شود؛ این مسئله در آنتن‌های با پرتو باریک، افت قابل‌توجهی ایجاد میکند. محل نصب را طوری انتخاب کنید که برای سرویس دوره‌ای دسترسی کنترل‌شده وجود داشته باشد.
مرحله چهارم: آماده‌سازی رادیوها پیش از نصب
تا حد امکان تنظیمات اولیه را قبل از انتقال دستگاه‌ها به محل مرتفع انجام دهید. هر رادیو را جداگانه روشن کنید، امکان ورود مدیریتی را بررسی کنید و برای آن نام و آدرس مدیریتی مشخصی در نظر بگیرید. رمز پیش‌فرض را تغییر دهید و از تنظیمات اولیه نسخه پشتیبان بگیرید.
یکی از رادیوها باید برای نقش سمت مرکزی و دیگری برای نقش Station تنظیم شود. حالت دقیق رابط به برند، مدل و پروتکل انتخابی بستگی دارد. برای عبور شفاف لایه دوم میان دو دستگاه میکروتیک ممکن است از حالت اختصاصی station-bridge استفاده شود؛ این حالت را نباید برای اتصال میان برندهای مختلف سازگار فرض کرد.
کشور، باند فرکانسی و توان ارسال را مطابق مقررات محل استفاده تنظیم کنید. استفاده از حداکثر توان همیشه کیفیت را بهتر نمی‌کند و میتواند مسیر برگشت را نامتوازن یا تداخل را بیشتر کند. جزئیات Frequency، Channel Width، Security و Bridge باید در مرحله کانفیگ نرم‌افزاری و متناسب با مدل دستگاه تعیین شوند.
مرحله پنجم: کابل‌کشی، PoE و حفاظت الکتریکی
بسیاری از رادیوهای Outdoor از طریق PoE تغذیه می‌شوند؛ یعنی برق و داده روی کابل شبکه منتقل می‌شوند. پیش از اتصال، نوع PoE و ولتاژ موردنیاز دستگاه را در دیتاشیت همان مدل بررسی کنید. Passive PoE با استانداردهای 802.3af/at/bt یکسان نیست و اتصال منبع نامناسب میتواند باعث روشن‌نشدن یا آسیب دستگاه شود.
کابل مناسب فضای باز انتخاب کنید
برای مسیر بیرونی از کابل شبکه مناسب Outdoor و کانکتور سازگار استفاده کنید. کابل داخلی در برابر نور خورشید، رطوبت و تغییرات دما دوام لازم را ندارد. طول لینک مسی، کیفیت هادی، افت ولتاژ PoE و سرعت موردنیاز نیز باید بررسی شوند؛ روشن‌شدن دستگاه اثبات نمی‌کند تغذیه آن زیر بار پایدار است.
از ورود آب به مسیر کابل جلوگیری کنید
کابل را پیش از ورود به ساختمان یا دستگاه به‌شکل حلقه قطره‌ای یا Drip Loop اجرا کنید تا آب در امتداد کابل وارد کانکتور نشود. درپوش، گلند و قطعات آب‌بندی همراه دستگاه باید درست نصب شوند. شعاع خمش کابل را نیز رعایت کنید و بست‌ها را آن‌قدر محکم نکنید که روکش یا زوج‌های کابل آسیب ببینند.
ارت و Surge Protection را بخشی از طراحی بدانید
تجهیز Outdoor و کابل بلند در معرض تخلیه الکترواستاتیک و Surge ناشی از شرایط جوی قرار دارند. محافظ شبکه، کابل شیلددار و اتصال زمین فقط زمانی مفیدند که مطابق دستورالعمل سازنده و طرح ارت ساختمان نصب شوند. اتصال خودسرانه شیلد یا استفاده از نقطه زمین نامناسب میتواند مشکل جدیدی ایجاد کند؛ این بخش باید توسط متخصص برق و براساس مقررات محل اجرا شود.
مرحله ششم: نصب مکانیکی رادیوها
- پایه را کاملاً عمودی و روی بخش مقاوم سازه نصب کنید.
- بست و قطعات نصب را مطابق راهنمای همان محصول ببندید.
- رادیو را ابتدا به‌صورت تقریبی به سمت نقطه مقابل قرار دهید.
- کابل را بدون کشش روی کانکتور و با حلقه قطره‌ای مهار کنید.
- فضای لازم برای تنظیم افقی و عمودی را باز بگذارید.
- پیچ‌های تنظیم را پیش از پایان تراز به‌صورت نهایی سفت نکنید.
جهت و پلاریزاسیون دو سمت باید هماهنگ باشند. در دستگاه‌های دارای آنتن یکپارچه، نصب صحیح بدنه طبق راهنمای سازنده این هماهنگی را فراهم میکند. برای رادیوهایی که آنتن خارجی دارند، نوع کانکتور، کابل RF، پلاریزاسیون و اتصال زنجیره‌های رادیویی باید جداگانه کنترل شوند.
مرحله هفتم: تراز آنتن‌های رادیو وایرلس

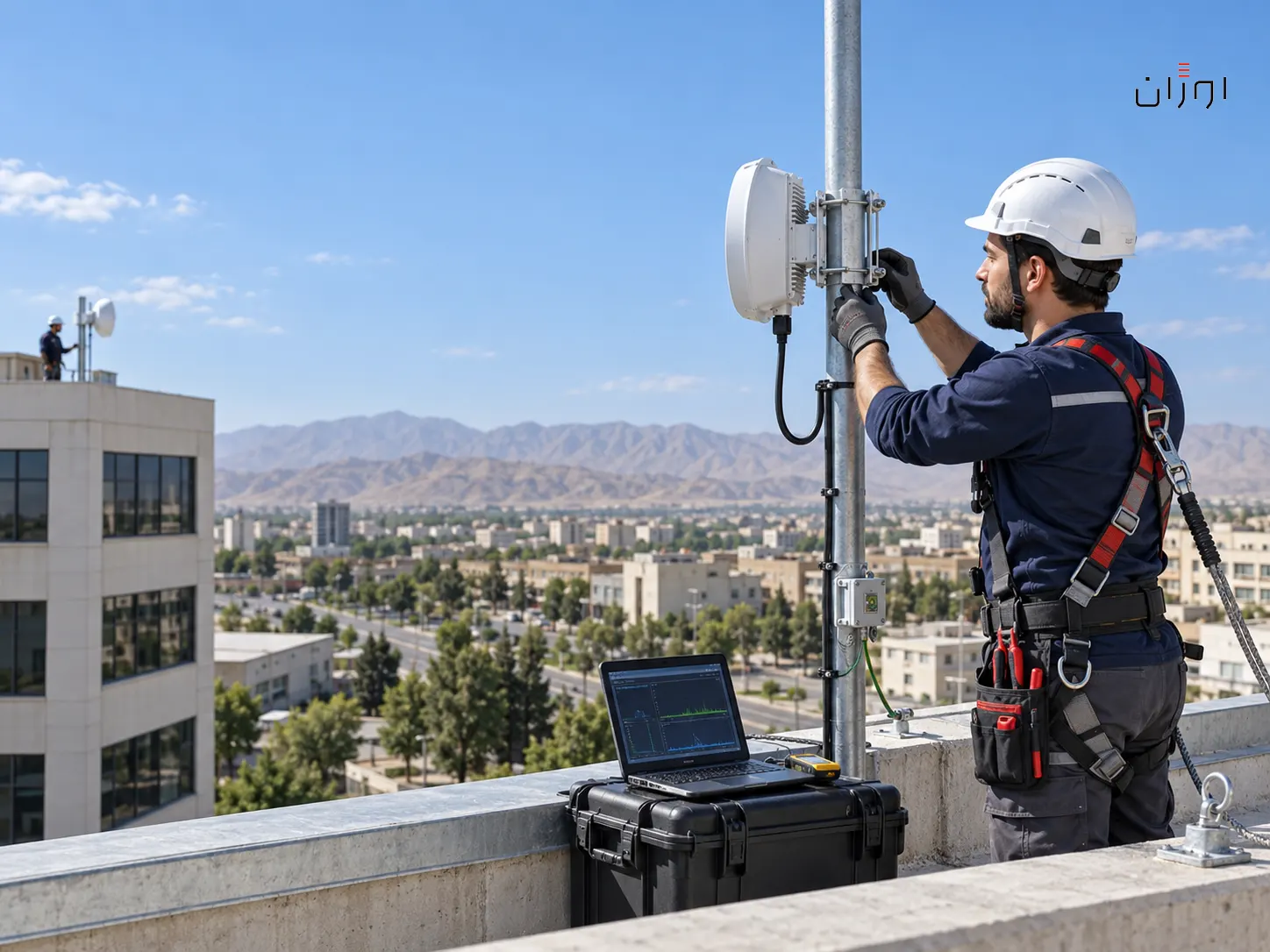

تراز یا Alignment باید در هر دو سمت انجام شود. ابتدا با نقشه، قطب‌نما یا نشانه‌ای مشخص، جهت تقریبی مقصد را پیدا کنید. سپس با مشاهده شاخص‌های دستگاه، زاویه افقی و عمودی را در گام‌های کوچک تغییر دهید. پس از هر تغییر چند ثانیه صبر کنید تا مقادیر پایدار شوند.
فقط عدد Signal Strength را دنبال نکنید
قدرت سیگنال دریافتی مهم است، اما به‌تنهایی کیفیت لینک را مشخص نمی‌کند. SNR، نرخ ارسال و دریافت، کیفیت اتصال، اختلاف سیگنال زنجیره‌ها و تعداد ارسال‌های مجدد را نیز بررسی کنید. محدوده مطلوب Signal به مدل، پهنای کانال و مدولاسیون هدف وابسته است؛ یک عدد ثابت را برای تمام رادیوها معیار قرار ندهید.
روش تراز مرحله‌ای
- در سمت اول، آنتن را آرام در محور افقی حرکت دهید و بهترین محدوده را پیدا کنید.
- همان کار را با تغییر محدود زاویه عمودی انجام دهید.
- پیچ‌ها را موقتاً ثابت کنید و تراز سمت دوم را بهینه کنید.
- برای اصلاح نهایی به سمت اول بازگردید و مقادیر دو زنجیره را مقایسه کنید.
- پس از سفت‌کردن پیچ‌ها، دوباره شاخص‌ها را بخوانید؛ سفت‌شدن بست ممکن است زاویه را کمی تغییر دهد.
مرحله هشتم: تست نهایی لینک
برقرارشدن ارتباط یا پاسخ‌دادن Ping پایان نصب نیست. تست تحویل باید نشان دهد لینک در شرایط نزدیک به مصرف واقعی، ظرفیت و پایداری موردنیاز را دارد. بهتر است اندازه‌گیری‌ها از شبکه سیمی یک سمت تا شبکه سیمی سمت دیگر انجام شوند تا کل مسیر، شامل پورت و کابل، آزمایش شود.
| آزمون | هدف بررسی |
|---|---|
| Ping بدون بار | تأخیر پایه و ازدست‌رفتن بسته |
| تست یک‌طرفه | ظرفیت ارسال در هر جهت به‌صورت جداگانه |
| تست دوطرفه | رفتار لینک هنگام ترافیک هم‌زمان |
| Ping زیر بار | افزایش تأخیر و نوسان هنگام مصرف |
| پایش چندساعته | تغییر کیفیت، نرخ و قطع‌و‌وصل دوره‌ای |
Speed Test اینترنت معیار کاملی برای ظرفیت رادیو نیست، زیرا نتیجه آن به سرویس اینترنت و سرور آزمون نیز وابسته است. برای سنجش لینک داخلی، ترافیک را میان دو دستگاه سیمی در دو انتهای مسیر ایجاد کنید. اجرای تست داخلی روی خود رادیو نیز ممکن است CPU دستگاه را درگیر کند و نتیجه را محدود سازد.
نتیجه تحویل را ثبت کنید
مدل و شماره سریال دو دستگاه، نسخه نرم‌افزار، فرکانس، پهنای کانال، توان، قدرت سیگنال، SNR، نرخ ارتباط، نتیجه تست ترافیک و تاریخ نصب را ثبت کنید. از زاویه و محل نصب نیز عکس بگیرید. این اطلاعات در عیب‌یابی آینده مشخص میکند چه چیزی نسبت به روز تحویل تغییر کرده است.
اشتباهات رایج در نصب رادیو وایرلس
- انتخاب مدل فقط براساس ادعای برد یا قدرت آنتن
- بررسی خط دید بدون محاسبه ناحیه فرنل
- تراز آنتن براساس نگاه چشمی و بدون مشاهده شاخص‌ها
- استفاده از کابل داخلی در فضای باز
- اشتباه‌گرفتن Passive PoE با PoE استاندارد
- بی‌توجهی به آب‌بندی، Surge Protection و ارت
- افزایش توان یا پهنای کانال بدون بررسی نویز
- تحویل لینک فقط با Ping یا Speed Test اینترنت
این انتخاب برای چه کسانی مناسب است؟
اجرای لینک رادیویی برای شرکت، انبار، کارخانه، محوطه دوربین یا سایتی مناسب است که میان نقاط آن مسیر قابل‌قبولی وجود دارد و کابل‌کشی در تمام فاصله دشوار یا پرهزینه است. انتخاب نهایی باید بعد از بررسی مسیر و ترافیک انجام شود.
✓ نقاط قوت
- حذف نیاز به کابل‌کشی در تمام فاصله مسیر
- امکان راه‌اندازی ارتباط میان ساختمان‌ها
- قابلیت انتقال شبکه، اینترنت و تصویر دوربین
- امکان توسعه و پایش لینک با تجهیزات مدیریتی
× محدودیت‌ها
- وابستگی کیفیت به مسیر و نویز محیط
- نیاز به نصب سازهای و الکتریکی ایمن
- احتمال تغییر شرایط لینک در طول زمان
- نیاز به مسیر پشتیبان برای سرویس‌های حساس
اگر مسیر کاملاً مسدود است، امکان نصب ایمن وجود ندارد یا ظرفیت موردنیاز با طیف و تجهیزات در دسترس تأمین نمی‌شود، فیبر نوری، مسیر واسط یا سرویس اپراتوری را نیز بررسی کنید. فهرست رادیوهای وایرلس زمانی برای مقایسه مفید است که نیاز و محدودیت مسیر از قبل مشخص شده باشند.
جمع‌بندی مراحل نصب
نصب اصولی رادیو وایرلس از پشت‌بام آغاز نمی‌شود؛ نقطه شروع، شناخت ترافیک و بررسی مسیر است. پس از تأیید دید مستقیم و ناحیه فرنل، باید ارتفاع، پایه، کابل، PoE و حفاظت الکتریکی طراحی شوند. سپس رادیوها در دو سمت نصب و با تغییرهای کوچک تراز می‌شوند.
در پایان، قدرت سیگنال به‌تنهایی ملاک تحویل نیست و لینک باید از نظر ظرفیت هر دو جهت، تأخیر، ازدست‌رفتن بسته و عملکرد زیر بار آزمایش شود. اگر هنوز درباره مدل رادیو، ارتفاع نصب یا امکان اجرای مسیر مطمئن نیستید، پیش از خرید اطلاعات پروژه را با کارشناسان اوژان تلکام بررسی کنید تا دقیقاً برای تجهیز و ساختاری هزینه کنید که واقعاً به آن نیاز دارید.
سؤالات متداول
برای نصب لینک نقطه‌به‌نقطه چند رادیو لازم است؟
در ساختار متداول Point-to-Point، یک رادیو در هر سمت و در مجموع دو دستگاه سازگار لازم است. پایه، کابل شبکه، تجهیزات PoE و حفاظت الکتریکی نیز باید متناسب با مدل انتخاب شوند.
آیا دیدن آنتن مقابل برای نصب کافی است؟
خیر. علاوه بر خط دید مستقیم، ناحیه اول فرنل نیز باید بررسی شود. ممکن است آنتن مقابل دیده شود اما درخت، ساختمان یا سطح زمین بخشی از فرنل را مسدود کرده باشد.
آنتن رادیو وایرلس در چه ارتفاعی نصب شود؟
ارتفاع ثابتی برای همه پروژهها وجود ندارد. ارتفاع باید با توجه به پروفایل زمین، موانع، ناحیه فرنل، اختلاف تراز دو سمت و الزامات سازهای محاسبه شود.
آیا برای رادیو وایرلس می‌توان از هر PoE استفاده کرد؟
خیر. ولتاژ و نوع PoE باید با مشخصات همان دستگاه سازگار باشد. Passive PoE با استانداردهای 802.3af، 802.3at و 802.3bt یکسان نیست.
برای تراز آنتن فقط Signal Strength را بررسی کنیم؟
خیر. قدرت سیگنال باید همراه SNR، نرخ ارسال و دریافت، اختلاف زنجیره‌ها، کیفیت ارتباط و ارسال مجدد فریم‌ها بررسی شود.
آیا Speed Test برای تحویل لینک کافی است؟
خیر. Speed Test اینترنت به سرویس و سرور آزمون وابسته است. ظرفیت لینک باید میان دو دستگاه سیمی در دو انتهای مسیر و در هر دو جهت آزمایش شود.
آیا تنظیم حداکثر توان، لینک را بهتر میکند؟
الزاماً خیر. توان بیش از نیاز میتواند تداخل را افزایش دهد یا ارتباط نامتوازن ایجاد کند. توان باید براساس بودجه لینک، محدودیت قانونی و مشخصات هر دو سمت تنظیم شود.
